复古摩托车摇臂轴润滑油路管件结构

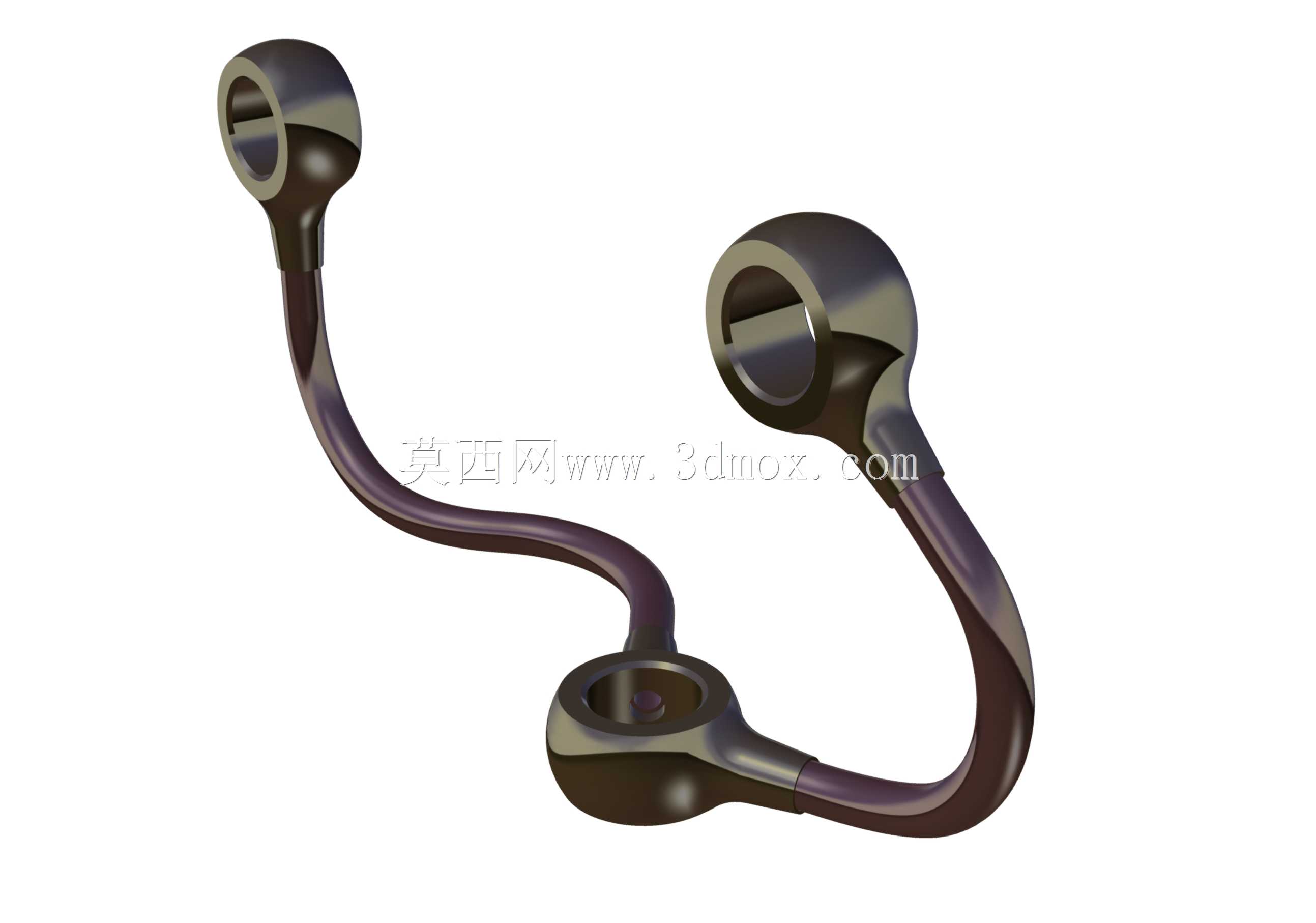

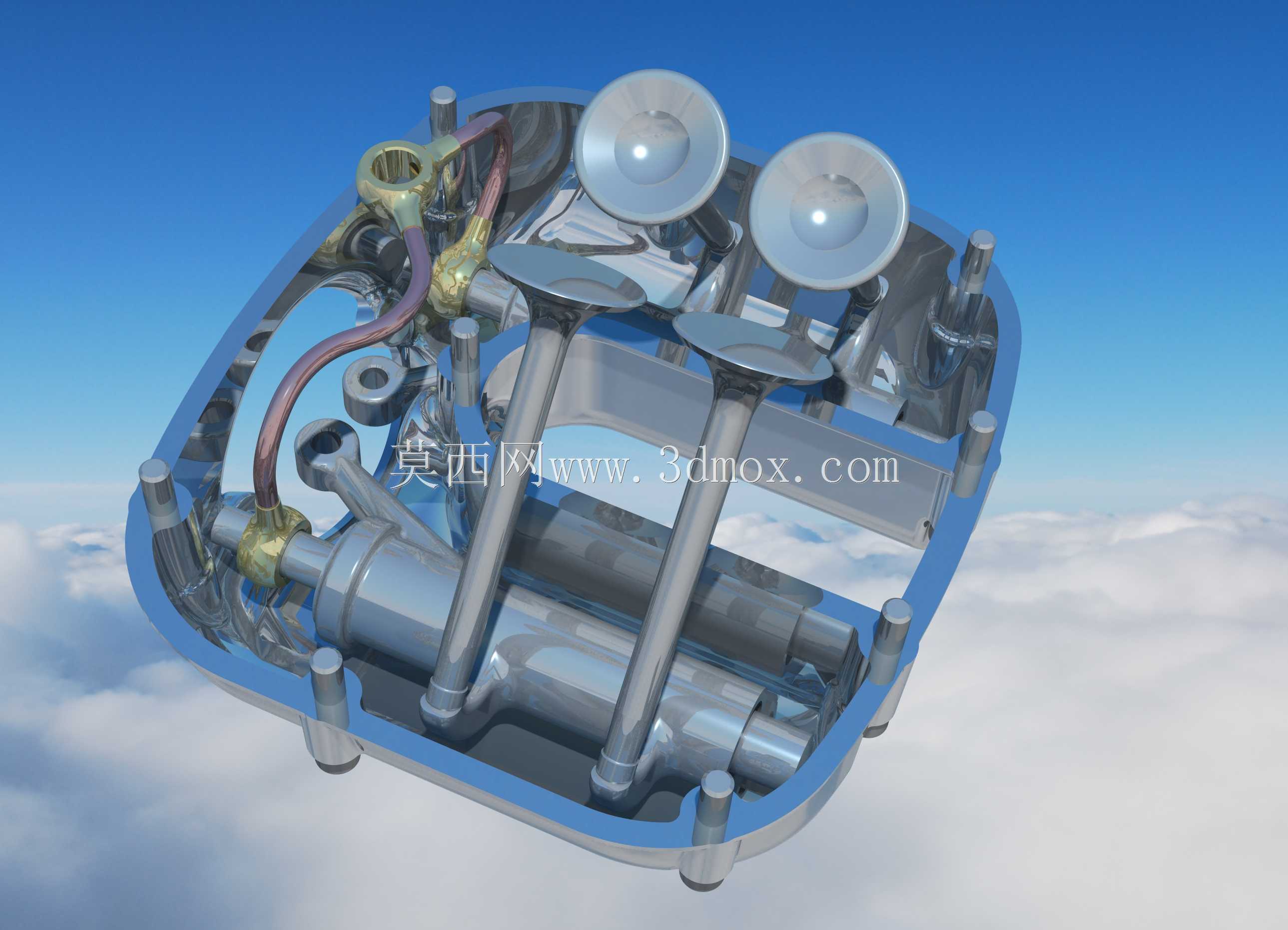

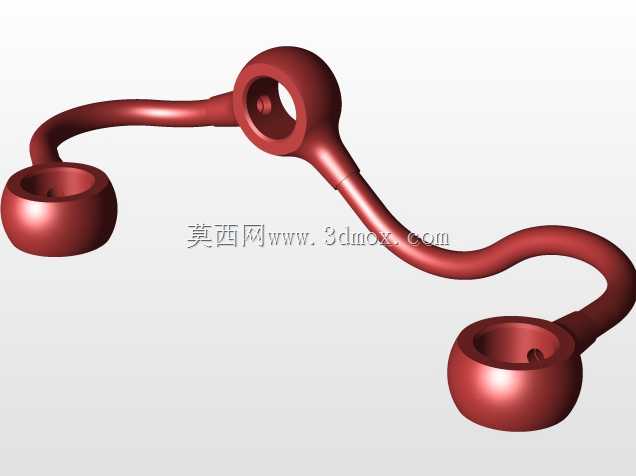

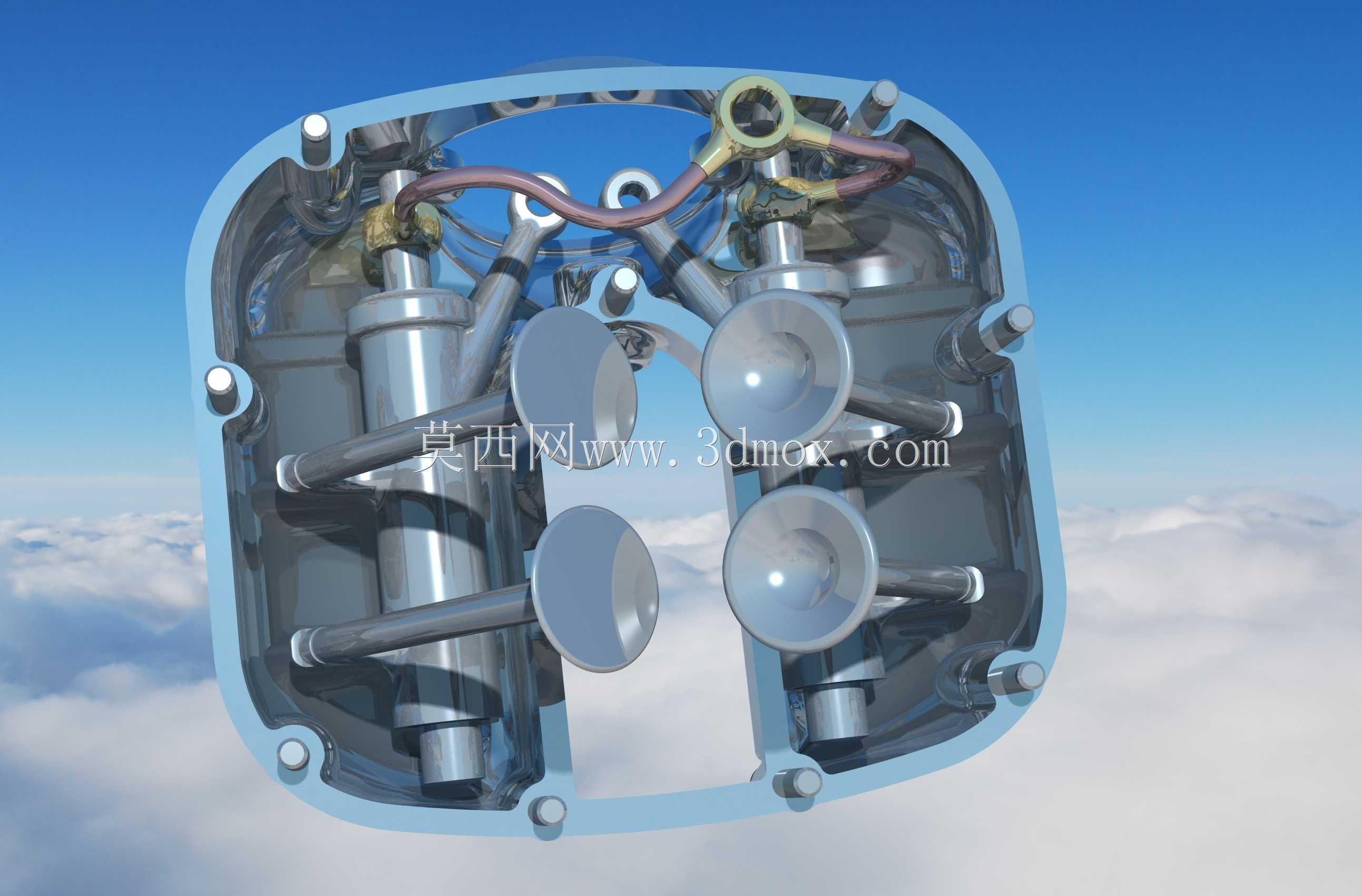

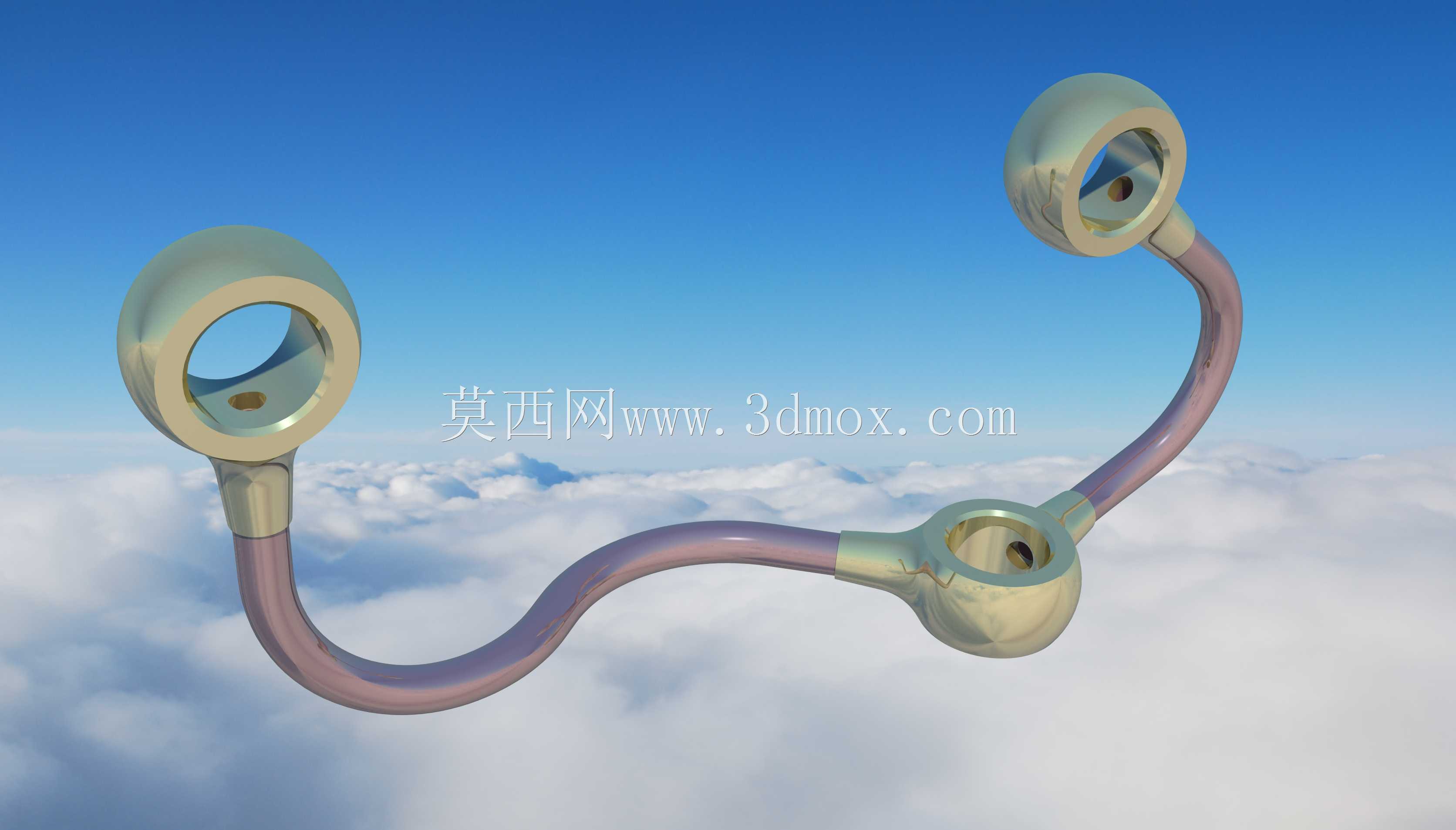

这类摇臂轴油管主要应用在小排量复古摩托的配气机构润滑回路中，负责将缸头油道内的压力润滑油精准输送到摇臂轴的铰接点位，避免摇臂与轴销在高频往复摆动过程中出现干摩擦，降低配气机构的磨损速率，保证气门开合动作的顺畅度。从实际装车场景来看，这类管件布置在缸头盖内部的狭小空间里，周边紧邻气门弹簧、摇臂支座等部件，没有多余的安装避让空间，因此管路的弯曲弧度完全是按照缸头内部的腔体轮廓逆向拟合的，既不能和周边运动件发生运动干涉，也要尽可能缩短油路长度，减少润滑油在管路内的压力损失，保证远端润滑点的油压满足设计要求。三个接头端分别对应两个摇臂安装轴的油孔和主油道的引出点位，接头处的环形凸台结构是用来卡装密封胶圈的，装配后可以完全封死油路的对接缝隙，避免缸头内部出现机油渗漏，影响润滑系统的油压稳定性。管身的弯曲走向没有采用生硬的直角弯折，全部是大曲率的平滑过渡，一方面可以降低润滑油在管内流动的沿程阻力，另一方面也能避免管路在长期受机油浸泡、发动机工作温度交变的情况下出现应力集中开裂的问题。接头的内孔直径和管身通径保持一致，没有出现通径突变的情况，保证润滑油在整个管路内的流速均匀，不会在局部形成涡流造成机油杂质沉积堵塞油道。从安装边界来看，三个接头的端面到管身弯曲最低点的垂直距离完全匹配缸头内的安装深度，装配时接头对准油道孔推入即可完成定位，不需要额外调整管路姿态，接头端部的倒角结构可以在装配时引导胶圈顺利进入油道的密封槽，不会切坏胶圈造成密封失效。管身的壁厚设计兼顾了结构强度和内腔通径需求，既可以承受润滑系统的工作油压，也不会因为壁厚过大占用过多缸头内部空间，影响其他部件的布置。这类管路的设计完全是依附于缸头内部的现有空间做的适配，没有统一的标准化外形，每一个弯曲角度、每一段管长都是根据具体机型的缸头结构反复调整确定的，建模过程中需要先完成缸头、摇臂、气门弹簧等周边部件的装配，再沿着预留的布线空间绘制管路的中心轨迹，之后再扫描生成实体，最后对接头部分做局部结构细化，保证和油道孔的配合尺寸完全符合公差要求。实际使用过程中，这类管路不需要做额外的固定，依靠三个接头的插接配合就可以完全锁定位置，发动机工作时的振动不会造成管路移位，因为管身的弯曲形态已经避开了所有运动件的运动包络，即使在发动机高转速运行的情况下，管路也不会和周边部件发生碰擦。润滑系统工作时，机油从主油道进入管路后，会沿着弯曲的管身分别流向两个摇臂轴的润滑点，直接作用在摇臂和轴销的摩擦面上，带走摩擦产生的金属碎屑和热量，之后机油顺着缸头的回油道流回油底壳，完成整个润滑循环。设计这类管路的时候还要考虑材料的耐温耐油性能，对应的三维模型里管壁厚度、接头尺寸都要和选用的管材性能匹配，避免在长期高温机油浸泡下出现管路变形、接头松脱的问题。三个接头的同轴度也有严格要求，装配时要保证三个接头可以同时对准对应的油道孔，不能出现别劲装配的情况，否则长期受装配应力影响，接头位置很容易出现渗漏。
