天圆地方变径通风管道接头结构设计

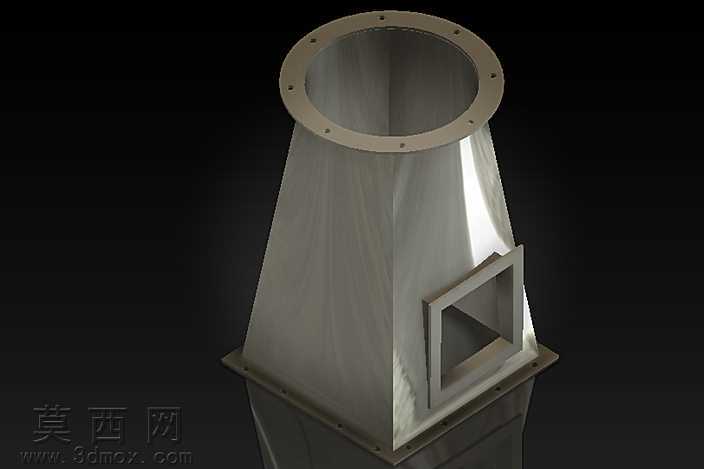

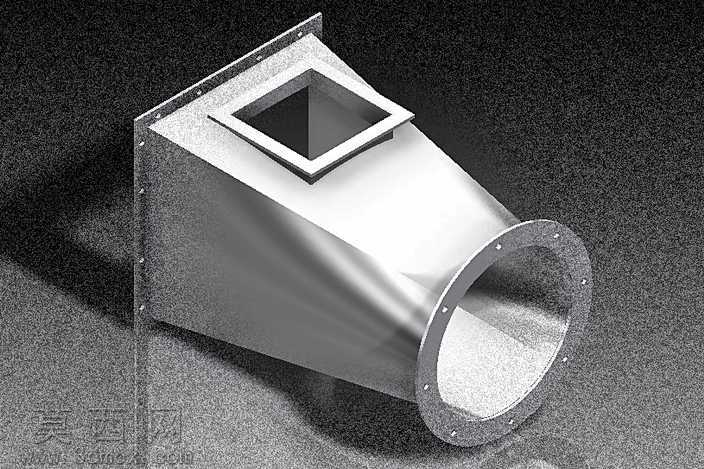

本作品为天圆地方形式的变径管道转接构件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循钣金构件的成型工艺逻辑，对异形过渡曲面做了可展开化处理，确保模型可直接对接钣金下料、折弯焊接的实际生产流程。模型整体呈现一端方形法兰接口、一端圆形法兰接口的渐变过渡结构，方口端设计有带均匀安装孔的方形法兰边，圆口端对应设置带周向均布安装孔的圆形法兰边，两端法兰的孔位均按照通用管道安装标准排布，可直接匹配对应规格的方形风管与圆形风管的对接安装需求。建模阶段对过渡段的曲面做了顺滑曲率处理，避免出现气流阻滞的突兀折角，同时严格控制过渡段的壁厚参数，匹配常规通风管道的板材厚度规范，保证构件结构强度的同时兼顾轻量化需求。材质设置上采用哑光金属材质模拟镀锌钢板的真实质感，渲染阶段通过光影调整突出金属表面的细微磨砂纹理与结构棱线，清晰展现法兰边的安装孔位、过渡段的曲面走向、接口处的折边结构等细节特征。设计过程中重点考量了管道变径处的气流通过性能，通过平滑渐变的流道设计降低风阻与气流噪音，同时兼顾钣金加工的工艺可行性，所有折边、法兰结构均预留了合理的焊接余量与安装公差，避免出现无法加工或安装干涉的问题。模型的结构细节完整还原了实际工业管道接头的特征，包括法兰边的安装孔倒角、接口处的密封压边结构、过渡段的壁厚均匀性处理，可直接用于通风除尘系统、物料输送管道系统的方案设计展示、装配干涉校验、工程算量统计等场景，也可作为钣金展开下料的基础模型使用，适配常规工业管道安装的通用设计规范。
