桌面式小型红色台扇结构设计方案

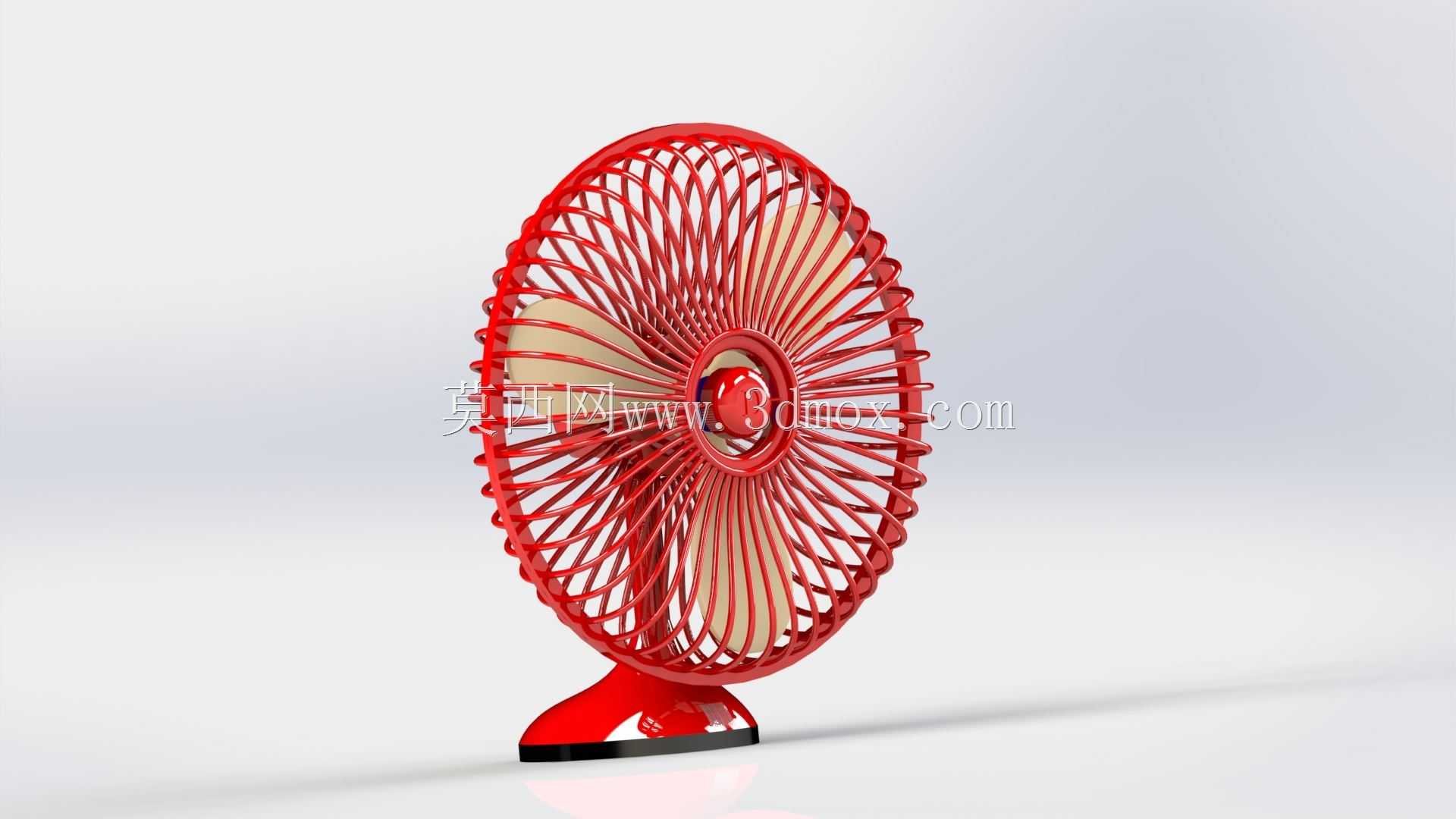

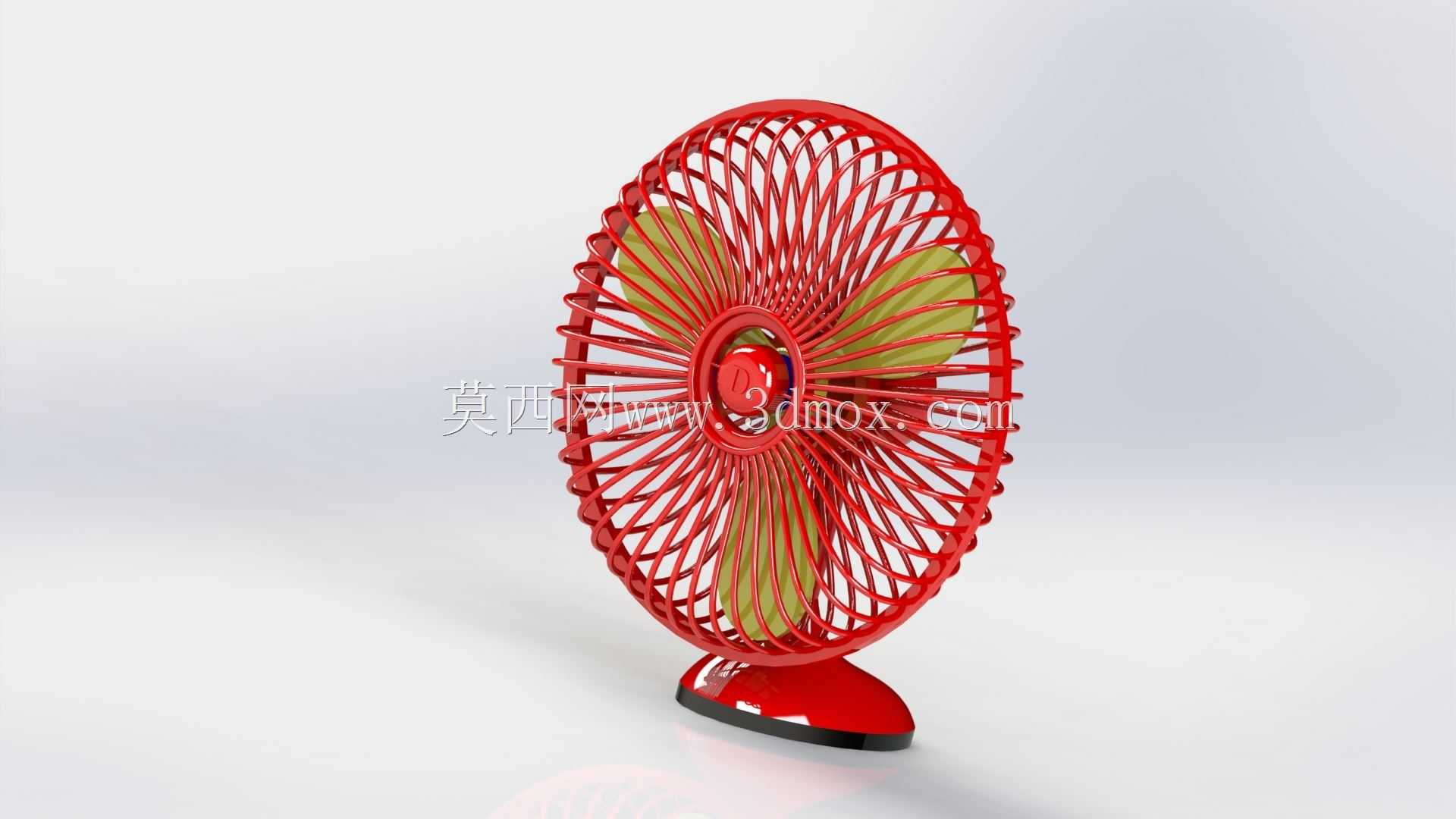

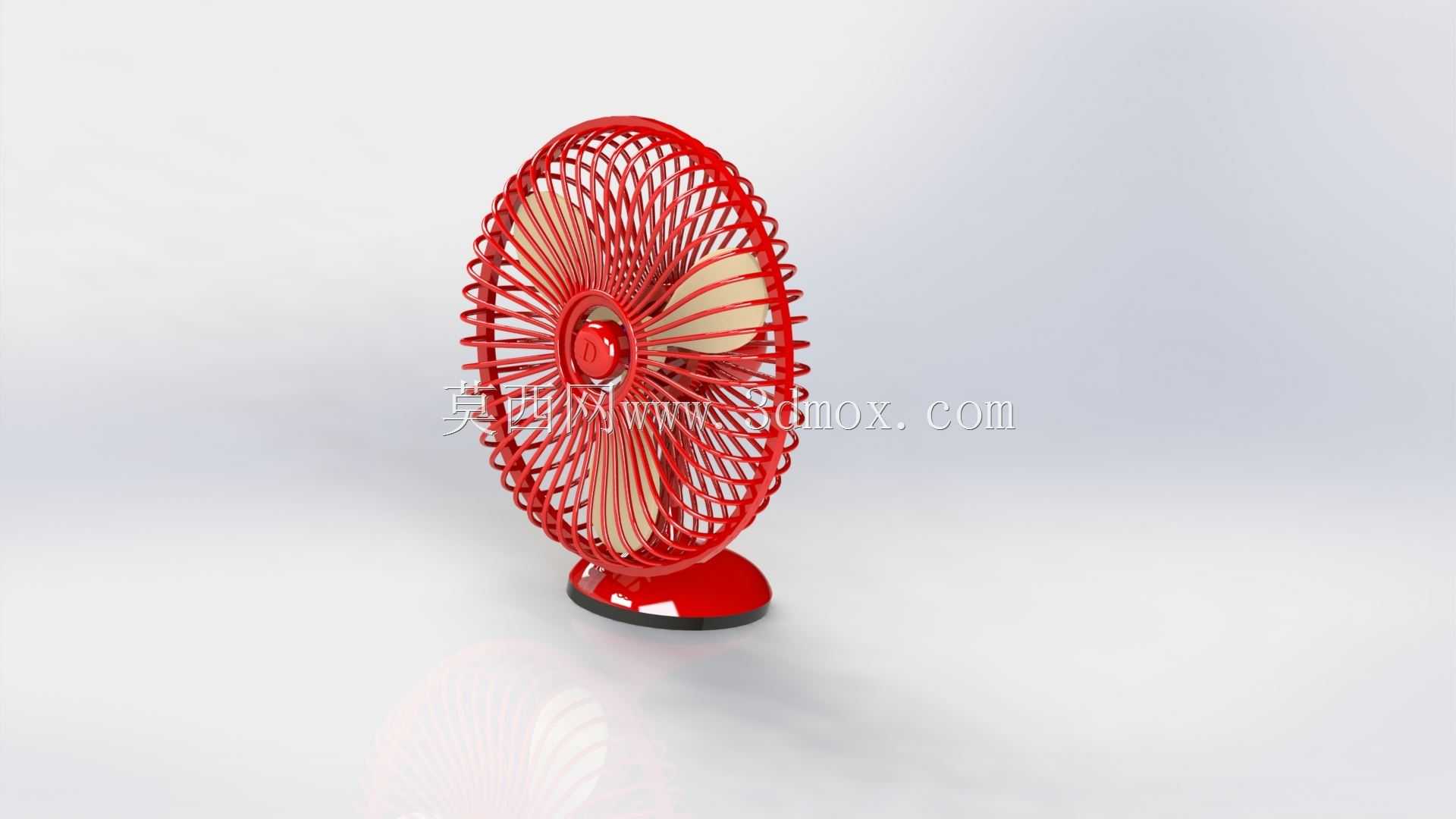

这款桌面台扇的设计，首先锚定的是近距离小范围送风的使用场景，不管是办公工位、学生宿舍书桌还是家庭床头柜这类狭小平面，都能适配放置，不需要占用过多桌面空间，底座的配重设计经过反复校核，重心落在底座几何中心偏后位置，即使台面有轻微晃动或者误碰网罩，也不会出现侧翻倾倒的问题，日常使用的稳定性有足够保障。

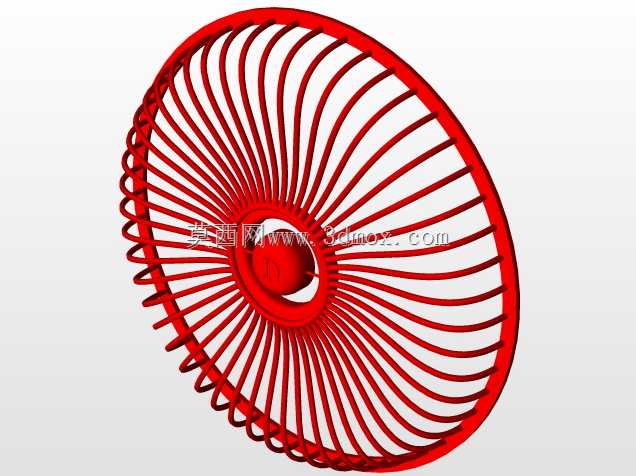

从功能实现逻辑来看，这款台扇采用轴流送风的结构形式，扇叶的叶型做了扭角优化，每一片扇叶的进风侧和出风侧都做了圆弧过渡处理，能有效降低气流切割产生的紊流噪音，近距离使用时不会产生刺耳的风噪，不会干扰办公学习时的专注状态。网罩采用密集径向辐条结构，辐条之间的间隙控制在安全范围内，即使是孩童的手指也无法伸入接触到运转的扇叶，完全满足小家电安全规范的防护要求，同时辐条的排布不会对出风气流造成过多阻挡，能保证送风的顺畅度。

设计过程中，首先确定的是安装边界尺寸，整体高度控制在适合桌面使用的范围，底座的直径刚好能放置在常规书桌的边角位置，不会和键盘、水杯、文件架等桌面常用物品产生空间冲突。俯仰角度调节结构设置在机头和支架的连接位置，阻尼力度经过调校，既可以轻松调整送风的俯仰角度，调整到位后又不会因为机头自重或者气流反作用力出现角度滑落的问题，送风角度可以覆盖从桌面到人体坐立时头肩位置的范围，满足不同坐姿下的送风需求。

结构拆分来看，底座内部预留了电机走线和控制元件的安装空间，电源线从底座后侧引出，不会干扰正面的操作和放置，底座底部设置了防滑胶垫，放置在光滑的玻璃桌面或者木质桌面上都能有足够的摩擦力，不会因为运行时的轻微振动产生位移。机头部分的电机安装位做了同轴度定位设计，能保证电机输出轴和扇叶安装位的同轴度误差控制在极小范围内，避免扇叶运转时出现偏心抖动的问题，延长整机的使用寿命。网罩采用前后圈卡扣式连接，不需要额外的紧固件就能完成装配，后期如果需要清洁扇叶和网罩，不需要借助工具就能快速拆开，日常维护的便捷性很高。

从实际使用的适配性来看，这款台扇的送风距离控制在1-2米的范围，刚好覆盖单人使用的区域，不会因为送风范围过大造成不必要的气流浪费，在空调房间内使用时，还可以起到搅动室内空气、平衡局部温度的作用，避免空调直吹造成的不适。外壳部分采用亮面红色的外观设计，结构上做了均匀的壁厚处理，避免注塑成型时出现缩痕、翘曲等工艺缺陷，所有的外观棱边都做了圆角过渡，没有尖锐的棱角，日常挪动和使用过程中不会划伤手部。

建模过程中，对各个配合部件的公差做了合理预留，网罩和机头的配合位、扇叶和电机轴的配合位、底座和支架的连接位都按照注塑件的常规公差等级做了间隙预留，保证实际生产装配时不需要额外修配就能顺利组装。扇叶的动平衡结构也在建模阶段做了考量，每片扇叶的重量分布做了对称设计，减少运转时的振动量，降低整机的运行噪音。控制部分的结构预留了多档位调节的安装位，可以根据不同的使用需求切换风速大小，适配不同环境温度下的送风需要。
