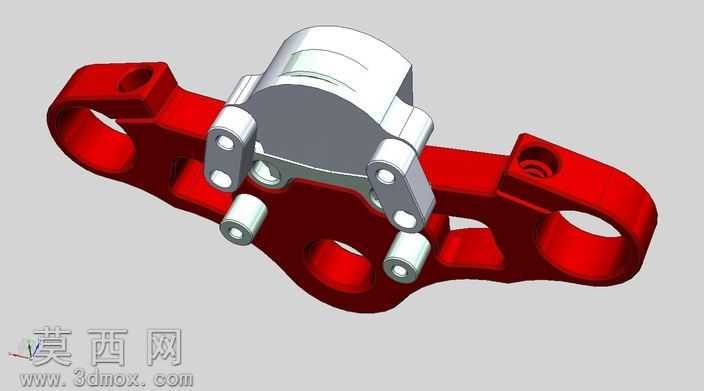

摩托车CBR150RR上联板三夹结构设计

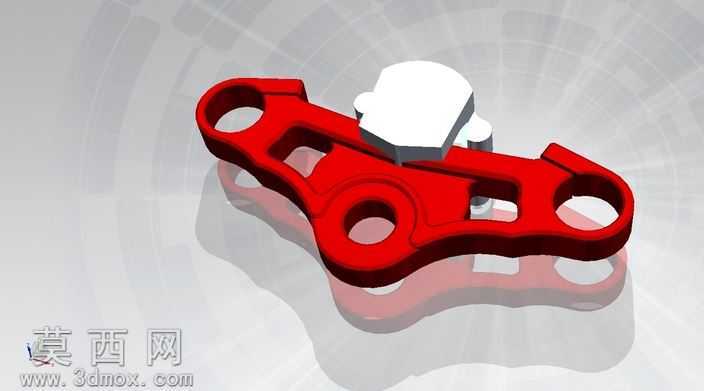

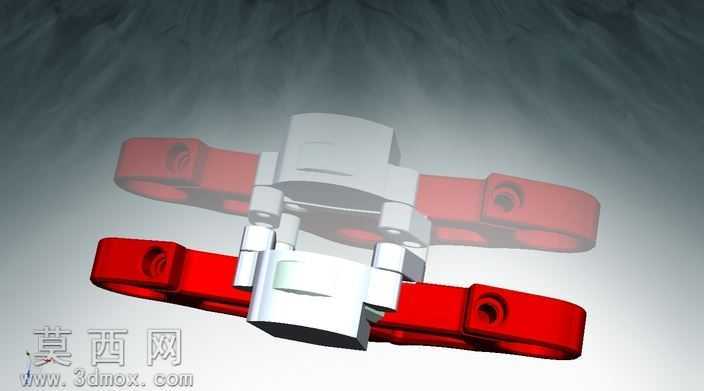

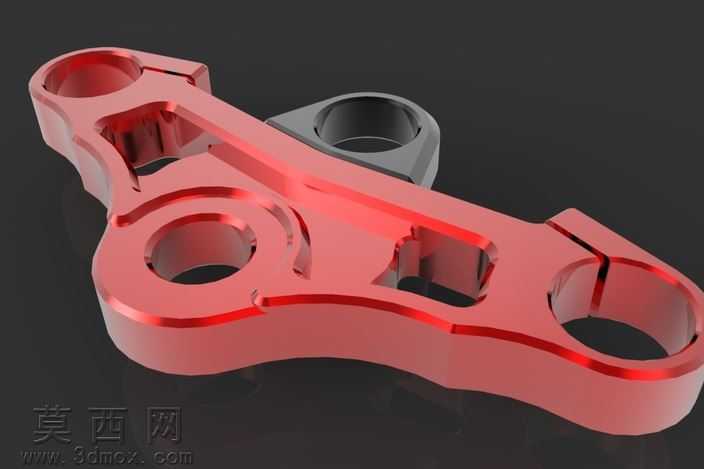

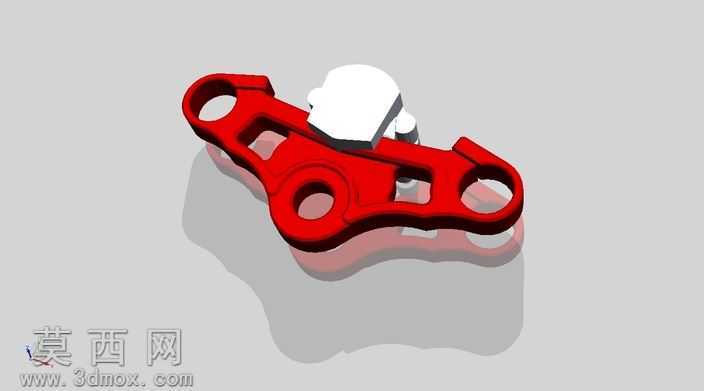

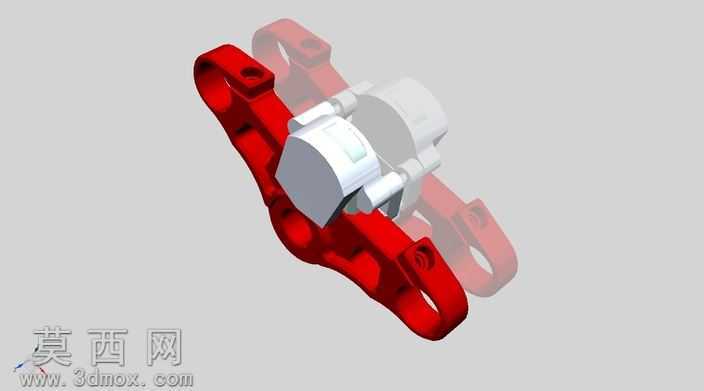

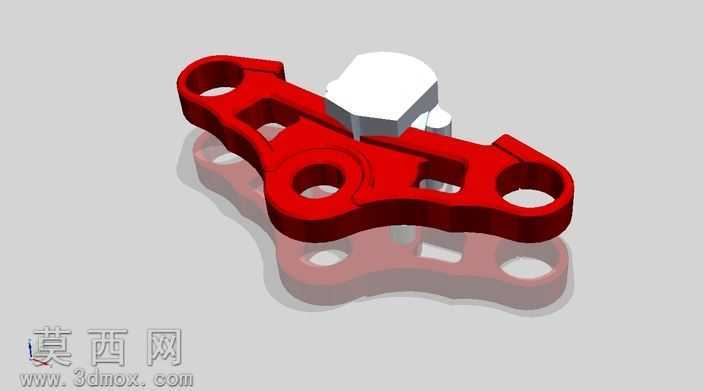

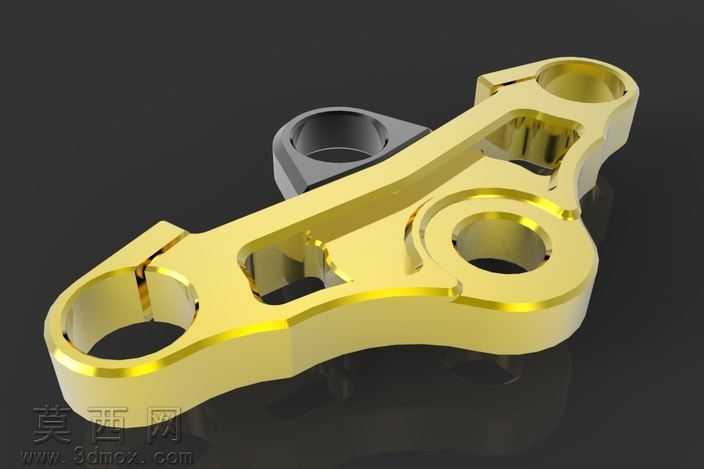

本作品为摩托车转向系统上联板三夹结构的三维建模设计，建模阶段依托参数化建模逻辑完成全特征构建，首先基于实车测绘的尺寸数据绘制基准草绘，精准定位中心转向轴安装孔、两侧减震器夹持孔的相对位置，确保孔位同轴度、中心距公差符合摩托车转向机构的装配要求。建模过程中对主体结构采用实体拉伸命令生成基础胚体，再通过切除命令完成三处夹持位的开口槽设计，槽口处预留锁紧螺栓的安装间隙，同时对夹持孔内壁做等壁厚处理，保证夹持受力均匀。针对零件的轻量化需求，在主体非受力区域设计了镂空减重结构，通过布尔运算切除多余材料，在不降低结构强度的前提下减少零件自重，适配摩托车操控轻量化的设计需求。材质与渲染阶段，分别制作了两种外观效果的材质方案：红色款采用阳极氧化金属材质，调整金属粗糙度参数模拟磨砂铝合金氧化后的细腻质感，边缘处添加高反射倒角效果还原机加工后的亮边特征；灰色款采用哑光铸铝材质，降低反射强度、添加细微颗粒纹理，还原铸造毛坯的表面质感。渲染时采用三点布光方案，主光源从侧上方打亮零件主体轮廓，辅助光源补全暗部细节，背光源勾勒零件边缘轮廓，避免金属材质出现死黑区域，同时添加柔和的环境反射贴图，让金属表面的反射效果更贴近真实拍摄状态。结构设计上充分考虑装配兼容性，三处夹持孔的内径尺寸分别适配对应规格的减震筒与转向柱，孔位边缘做倒角处理避免装配时刮伤配合件表面，夹持开口处设计了螺栓锁紧凸台，凸台位置经过受力仿真验证，确保锁紧时夹持力均匀分布在孔壁圆周，不会出现局部应力集中导致的零件变形。整体建模过程严格遵循机械设计的公差规范，所有特征参数可编辑，能够直接导出工程图用于后续的机加工生产，也可用于摩托车改装方案的虚拟装配验证，提前排查装配干涉问题。
