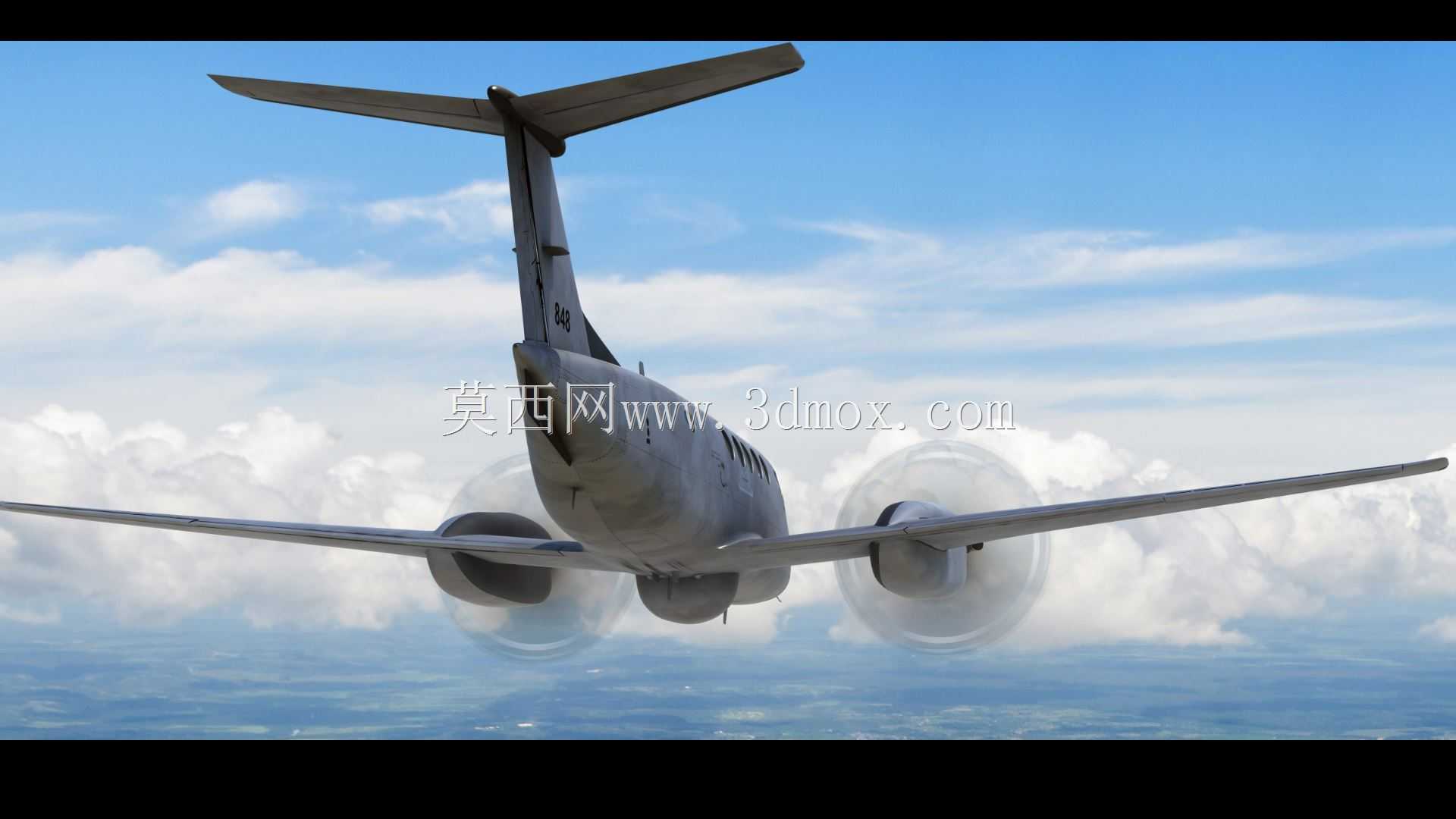

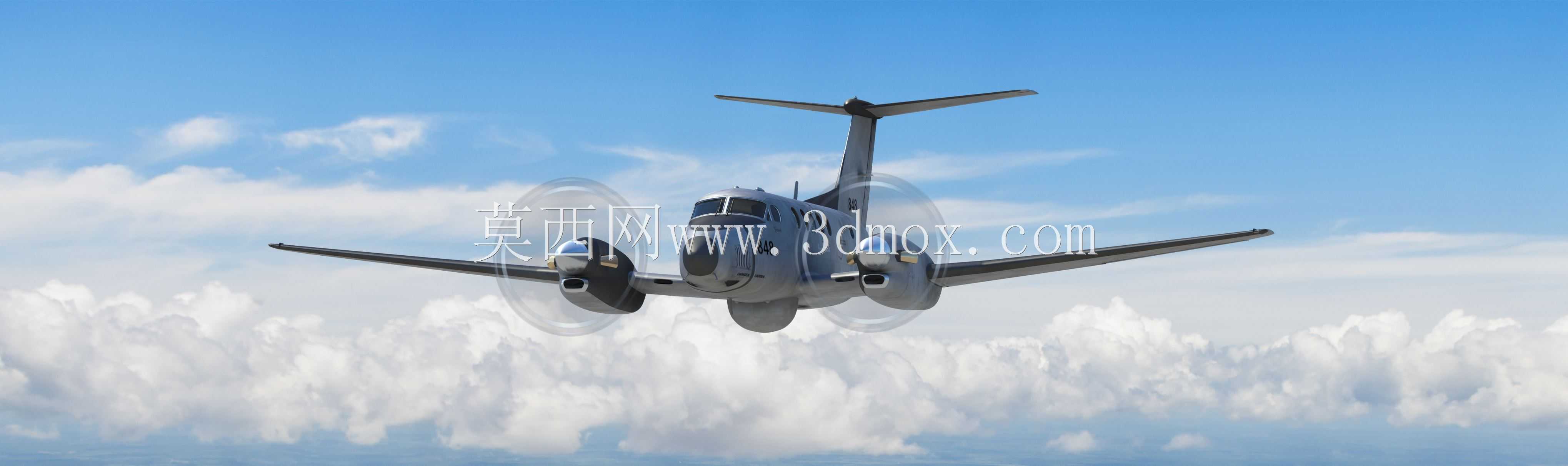

比奇空中国王B300军用版带雷达机型

　　这款带雷达配置的军用版空中国王B300机型，在通航与军用勤务领域的适配性极强，建模过程中首先要兼顾其作为双发涡桨通勤类飞机的实际作业边界——这类机型常被用于要员运输、边境巡逻、海上搜救、电子侦察等任务，机头加装的雷达模块直接决定了前机身的气动修形逻辑，不能直接套用民用版B300的机头曲面数据。建模时先从机身基准轴线入手，确定客舱段的等直段长度与机头雷达罩的收敛斜率，雷达罩与前机身的对接阶差要控制在实际装配允许的公差范围内，避免出现曲面过渡生硬的问题，毕竟真实机型上这个位置要兼顾雷达波透波要求与气动减阻需求，蒙皮接缝的位置都要顺着气流方向布置。

　　机翼部分采用的是该系列经典的下单翼布局，翼型选用的是适合中低空低速巡航的高升力翼型，建模时要注意发动机短舱与机翼的对接位置，两台普惠PT6A系列涡桨发动机的短舱悬挂在机翼中段下方，短舱与机翼的整流包皮要顺着机翼下表面的气流走向做曲面过渡，不能出现直角转折，否则会大幅增加巡航阻力。螺旋桨的桨叶扭转角是建模的细节重点，不同桨叶站位的翼型与扭转角度都有差异，转动状态下的桨盘平面与发动机轴线存在微小的安装倾角，这个角度是为了抵消螺旋桨转动带来的偏航力矩，实际飞行中能减少垂尾的配平阻力。

　　尾翼部分采用T型尾翼布局，平尾安装在垂尾顶端，这种布局的好处是可以避开机翼下洗气流的干扰，提升低速飞行时的纵向操纵效率，尤其是在飞机放下襟翼进场着陆的阶段，平尾能获得稳定的来流，避免操纵效率突降的问题。垂尾的后掠角度经过实际风洞试验校准，建模时要保证方向舵的偏转角度范围符合真实机型的操纵行程，方向舵上的调整片位置也要对应准确，这类小型勤务飞机的调整片是飞行中减轻飞行员操纵力的关键结构。

　　起落架采用前三点式可收放结构，前起落架收纳在前机身下方的起落架舱内，主起落架则向内侧收入机翼根部的舱室，建模时要预留出起落架收放的运动间隙，轮胎与起落架舱壁之间的间隙要符合真实机型的收放边界，不能出现收放过程中结构干涉的问题。主起落架的减震支柱行程参数要匹配飞机的最大着陆重量，这类军机版本的着陆重量比民用版略高，因为要加装雷达设备与额外的任务载荷，所以减震支柱的阻尼参数也做了相应调整，建模时可以通过支柱的直径与长度比例体现这一差异。

　　机身侧面的舷窗布局对应军用勤务版本的配置，比民用通勤版的舷窗数量少，部分舷窗位置被任务设备天线取代，机身上部与下部的各类天线布局要符合实际电磁兼容要求，不同频段的天线之间要保持足够的间距，避免互相干扰。机头的雷达罩内部预留了雷达天线的安装空间，雷达罩的厚度变化要符合透波材料的特性，根部厚度大于顶端，保证结构强度的同时不影响雷达信号的收发。

　　从安装边界来看，整机的翼展、机身长度、垂尾高度都符合小型通勤类飞机的机场适配要求，能在大部分通航机场甚至简易野战跑道起降，起落架的低压轮胎可以适应道面条件较差的跑道，这也是其被广泛用于边境巡逻、野外搜救任务的核心原因。建模过程中所有的曲面分块都要对应真实飞机的蒙皮分块，蒙皮接缝的位置要与机身框、长桁的位置对应，保证结构传力路径的合理性，不能出现蒙皮分块跨越机身主承力框的问题，否则不符合实际的制造工艺逻辑。

　　机翼上的襟翼、副翼操纵面的偏转范围也要符合真实参数，襟翼放下的最大角度对应着陆状态，此时机翼的升力系数提升明显，能缩短着陆滑跑距离，副翼的差动偏转角度则对应横侧操纵的灵敏度，保证飞机在低空低速巡逻时的机动能力。发动机短舱上的进气口与排气口位置要准确，进气口位于短舱前部上方，避免吸入地面杂物，排气口则朝向斜后方，避免高温尾气直接冲刷机身蒙皮与尾翼结构。
