加拿大CF-105超音速截击机外观结构

这款截击机的三维结构还原，完全围绕冷战时期北美防空的实际作战需求展开，在建模过程中优先梳理了高空高速截击任务对气动布局、结构边界的硬性约束。从实际应用场景来看，该机型最初定位是承担北美北部空域的远程拦截任务，针对跨洋突防的战略轰炸机目标，需要在短时间内爬升至15000米以上高空，完成2马赫级超音速冲刺，在机载火控系统引导下完成拦截后快速返航，这一核心用途直接决定了整机的结构设计逻辑。

建模过程中首先明确了无尾三角翼布局的气动边界，整机翼身融合段的过渡曲面严格按照面积律修型，跨音速段的阻力增量控制是曲面建模的核心难点，机翼前缘后掠角、翼型厚度沿展向的变化梯度都做了对应还原，保证气动外形的仿真精度。机身中段的进气道采用可调式斜板结构，建模时预留了斜板作动机构的安装空间，进气道内壁的型线匹配2马赫飞行状态下的气流减速增压需求，避免气流畸变影响发动机工作效率。

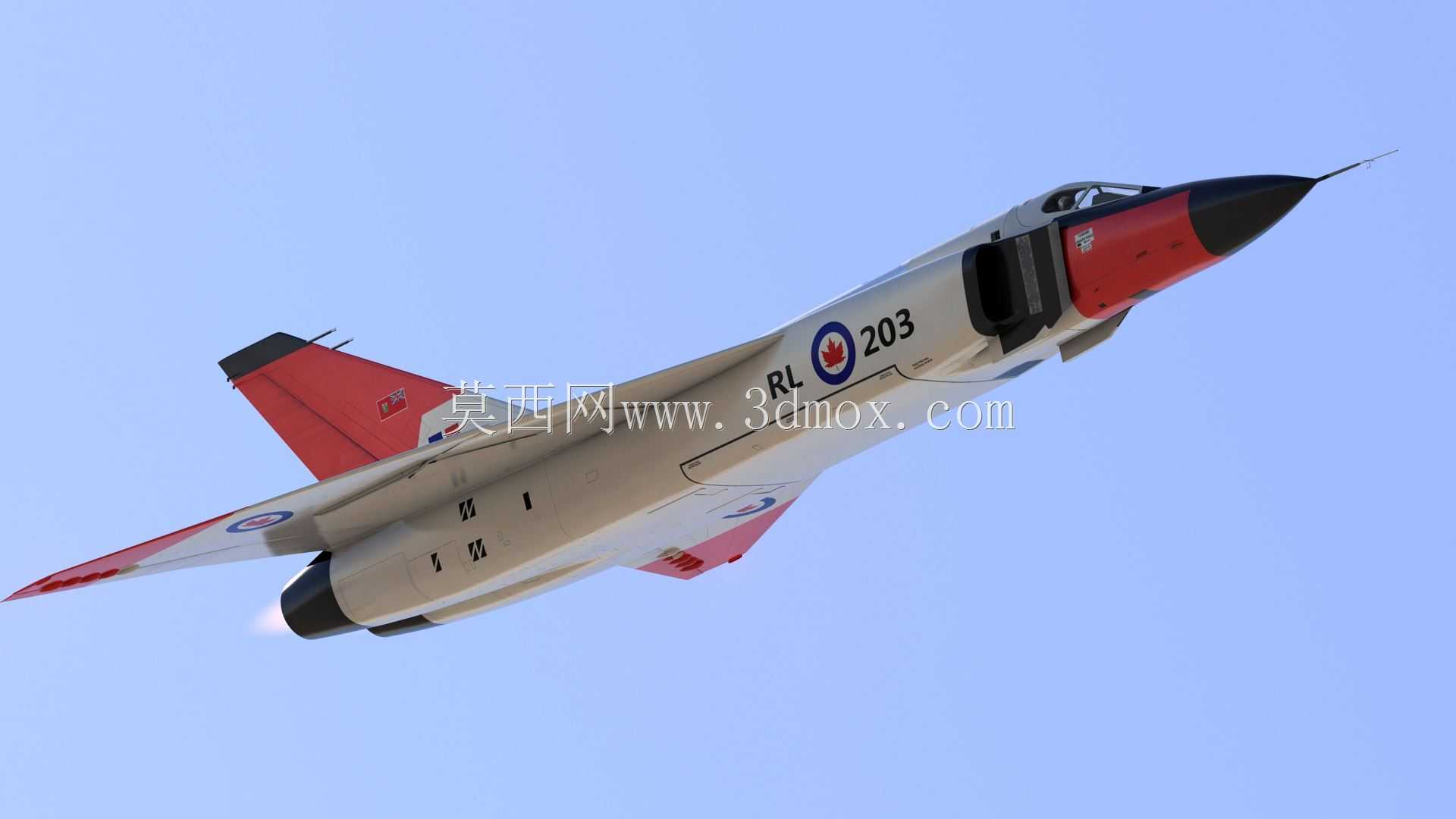

机头段的雷达罩采用尖锥修型，和黑色介电质蒙皮的分界面位置严格对应实际装机的火控雷达安装边界，雷达罩后方的座舱段采用整体式风挡结构，座舱盖的曲面弧度兼顾了飞行员高空高速状态下的视野需求和结构强度要求，弹射座椅的安装导轨、座舱仪表板的安装位都在内部结构中做了预留，没有做过度简化。机身侧面的机徽、战术编号位置对应实际服役机型的涂装标识规范，垂尾采用单大后掠垂尾结构，方向舵的偏转铰链线、作动器安装座都做了结构还原，垂尾根部的减速伞舱舱门轮廓、开合转轴位置都符合实际结构设计。

起落架部分采用前三点式布局，前起落架为双轮结构，安装位置在座舱后方的机身承力框段，主起落架为单轮结构，收纳于机翼根部的起落架舱内，建模时明确了起落架收放的运动路径，保证收放过程中不会和周边蒙皮、管路结构发生干涉，起落架舱门的开合角度、密封胶条的安装槽位都做了细节还原。机身后段的两台发动机安装舱采用独立承力结构，发动机安装节的位置、尾喷管的调节片结构都对应实际装机的涡喷发动机安装边界，尾喷管的收敛扩张段型线匹配加力状态下的排气需求，尾喷口周围的耐热蒙皮区域做了分块处理，对应实际使用中不同区域的耐热材料选型差异。

从安装边界来看，整机翼展、机长、机高的尺寸比例严格对照实机参数，机翼下表面的武器挂点预留了导弹发射架的安装接口，机身内置弹舱的舱门轮廓、内部挂架的安装导轨都做了结构还原，弹舱的尺寸边界可以容纳当时配套的空空导弹，舱门开合的铰链机构、密封结构都没有省略。机身表面的维护口盖轮廓、空速管的安装位置、机翼前缘的防冰管路走线空间都在建模时做了对应预留，蒙皮的分块线对应实际飞机的铆接装配工艺，每块蒙皮的连接边框、铆钉排布的基准线都做了隐含处理，方便后续做装配仿真或者细节深化。

在建模思路上，没有采用简单的整体曲面拉伸方式，而是按照实际飞机的制造分离面划分建模模块，机头段、中段机身、机翼、尾段、垂尾、起落架、座舱各模块之间的连接面都设置了合理的装配公差，各模块的基准面统一对齐机身轴线，保证后续做结构有限元分析或者气动仿真时，可以直接拆分网格，不需要重新做几何清理。机翼内部的翼梁、翼肋位置做了简化的占位结构，对应实际机翼的承力传力路径，机身的主承力框位置沿航向等距分布，框段的开孔位置预留了燃油管路、电缆、液压管路的穿越空间，没有出现结构干涉的问题。

针对高空高速飞行的热防护需求，机头锥、机翼前缘、尾喷口周围的蒙皮厚度在建模时做了差异化设置，对应不同区域的热负荷水平，机身表面的气动加热温度梯度对应的蒙皮材料分界面也做了明确区分，方便后续做热结构耦合分析。座舱段的增压边界、密封结构的安装槽位都做了还原，保证高空飞行时座舱的增压压力不会出现泄漏，风挡的安装边框、防雨喷嘴的位置都对应实际结构，没有做无依据的简化。

整个模型的曲面连续性达到G2级别，机身和机翼的融合段没有出现曲面褶皱、曲率突变的问题，所有的转角、倒角都符合航空制造的工艺要求，没有出现加工无法实现的尖锐棱角或者过小圆角。各活动面的偏转角度范围都做了参数化设置，副翼、方向舵、升降副翼的偏转轴线都和实际操纵机构的转轴重合，方便后续做飞行动力学仿真时直接调用偏转参数，不需要重新调整转轴位置。
