离心式流体输送风机结构设计方案

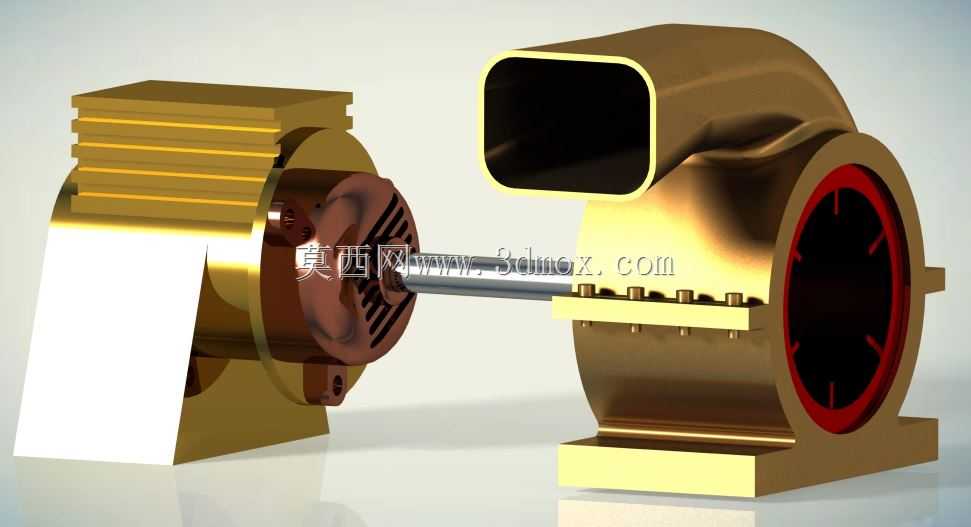

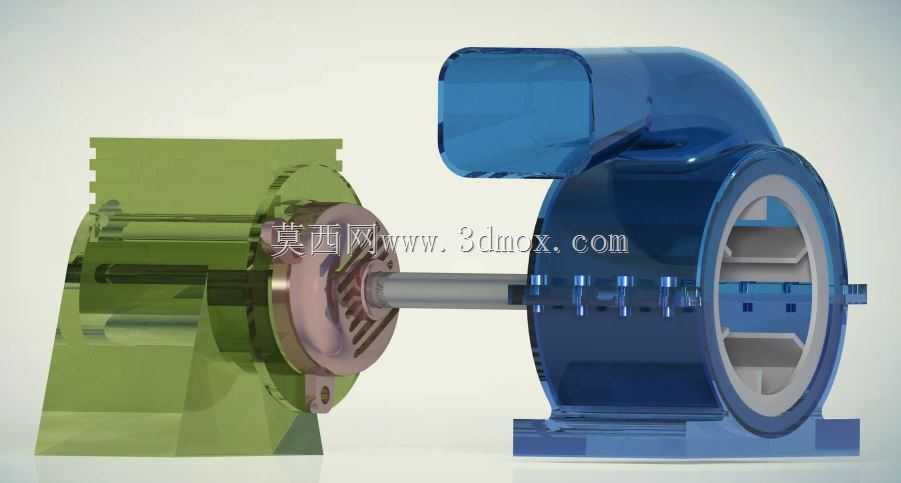

在工业通风、工艺气体输送、车间环境调控等场景中，离心式风机是应用覆盖度极高的通用流体设备，本次呈现的结构方案针对中低压送风工况做了针对性的结构优化，区别于常规高压离心风机的窄流道设计，该结构的蜗壳流道做了渐扩角度的平滑过渡处理，能有效降低气流在壳体内的沿程阻力损失，减少涡流区的产生，进而降低设备运行过程中的气动噪声。从结构组成来看，该风机主要分为叶轮转子组件、蜗壳壳体、传动连接段、动力对接支座四个核心部分，叶轮采用后向式叶片构型，叶片与轮盖、轮盘的连接位置做了圆弧过渡处理，避免应力集中在长期高速运转下引发的结构疲劳，叶轮做了整体动平衡校验的结构预留，可适配不同转速工况下的运转稳定性要求。蜗壳部分采用分体式拼接结构设计，侧面设置的检修口可在不拆卸整体管路的情况下完成叶轮积尘清理、叶片磨损检查等日常维护操作，蜗壳的出口法兰做了标准管路对接的尺寸匹配，可直接对接矩形或圆形通风管路，无需额外制作过渡转接段。传动连接段采用了穿轴式结构设计，轴体与壳体之间设置了密封组件安装位，可根据输送介质的特性选配填料密封或者机械密封，当输送含尘气体、腐蚀性气体时，可快速更换对应密封件，无需改动整体传动结构。动力对接端的支座采用了一体化铸造的支撑结构，安装脚的位置设置了长条形调节孔，可在安装过程中微调电机与风机轴的同轴度，抵消安装基础的平面度误差，避免轴系不对中引发的轴承过早磨损、振动超标等问题。从安装边界来看，该风机的轴向安装尺寸预留了联轴器或者皮带轮的安装空间，可根据现场的动力布置形式选择直连传动或者皮带传动，直连传动时传动效率更高，适用于转速固定的连续运行工况，皮带传动时可通过更换皮带轮调整叶轮转速，适配不同的风量风压需求。设备的底部支撑脚做了加强筋结构处理，可承受运转过程中的径向与轴向载荷，安装时无需额外制作厚重的混凝土基础，采用槽钢支架即可完成固定，适合在厂房改造、临时通风系统搭建等场景中快速部署。在功能特性上，该结构的风机可覆盖每小时几千到几万立方米的风量范围，风压区间适配中低压送风、排风、工艺气体循环等场景，既可以用于普通车间的通风换气，也可以用于除尘系统的末端引风、空调系统的空气输送，当对蜗壳和叶轮做防腐涂层处理或者更换不锈钢材质后，还可用于化工行业的腐蚀性气体输送、食品加工行业的洁净空气循环。设计过程中重点考虑了易损件的快速更换需求，轴承座采用了外置式结构，无需拆卸蜗壳和叶轮即可完成轴承的润滑与更换，大幅降低了设备的后期维护成本，同时壳体的壁厚选择兼顾了结构强度与轻量化要求，在保证壳体承受额定气压下不变形的前提下，尽可能降低了设备的整体重量，方便现场的吊装与移位。流道设计上经过了多次的型线调整，气流从轴向进入叶轮后，通过叶片的做功获得动能，再经过蜗壳的渐扩流道将动能转化为压力能，整个流道内没有突兀的截面突变，能有效降低气流的脉动，减少对管路的冲击，延长配套管路的使用寿命。
