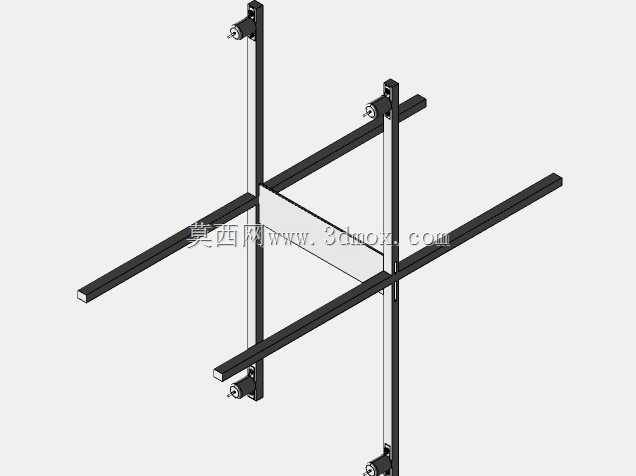

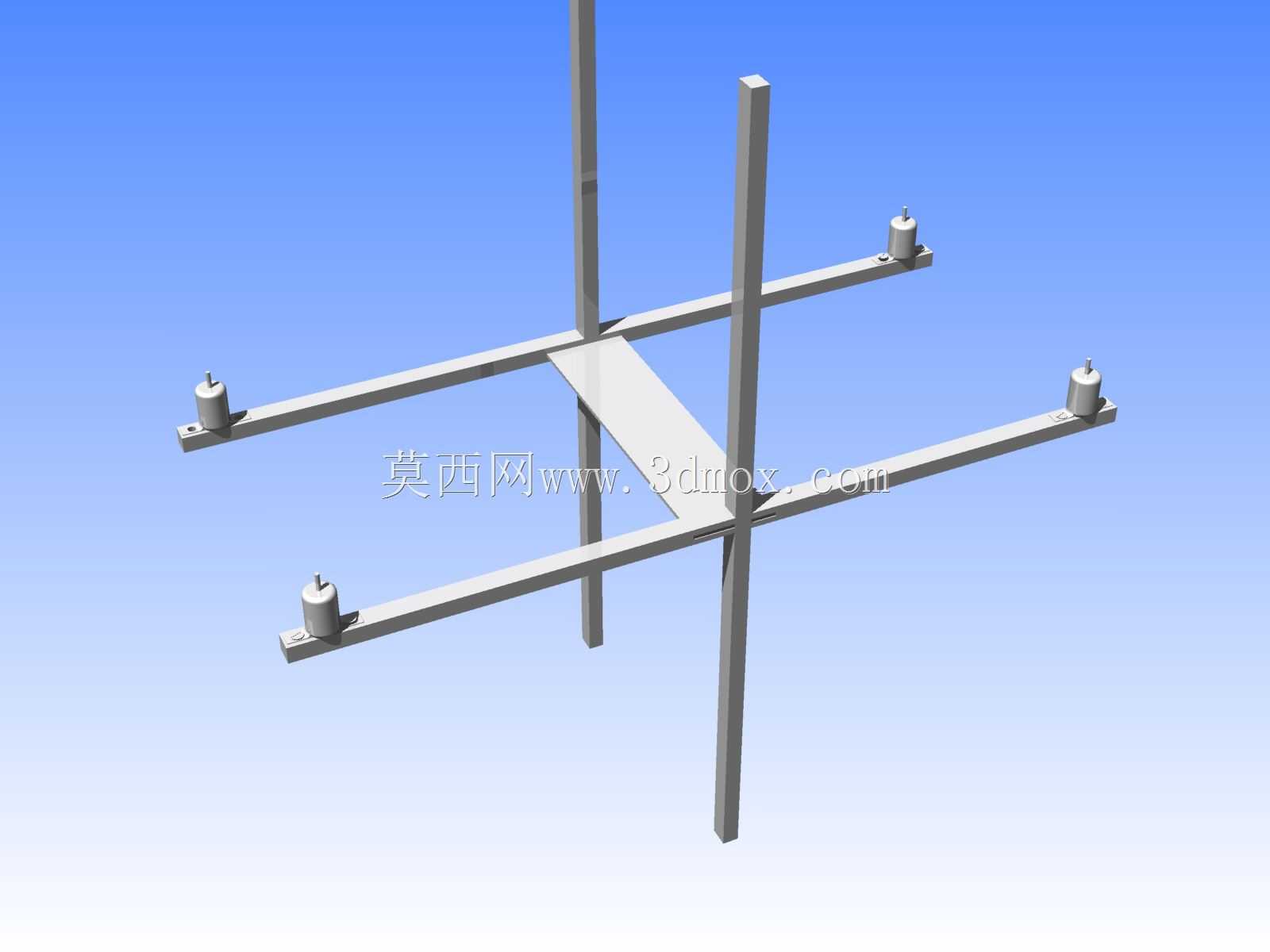

四旋翼HQUAD带动力铝质机架结构

这套H型布局的四旋翼机架结构，核心采用标准铝型材搭建主体承力框架，四个机臂末端预留了动力单元安装位，可直接适配对应规格的旋翼驱动组件，整体结构没有多余的冗余设计，所有杆件的连接位置都经过受力路径优化，能在保证机架整体刚度的前提下尽可能降低结构自重。从实际应用场景来看，这类机架多用于小型多旋翼飞行器的试验验证、教学演示或是定制化航拍平台搭建，相比一体成型的碳纤机架，铝型材搭建的结构调整灵活度更高，设计人员可以根据载荷需求、动力规格快速调整机臂长度、中心板尺寸，不需要重新开模制作结构件，能大幅缩短原型机的迭代周期。

从功能特性上看，机架采用十字交叉的双纵梁加四机臂布局，纵向的两根通长铝型材作为主承力梁，承担飞行过程中升力传递、载荷挂载的全部受力，横向伸出的四个机臂直接与主纵梁连接，每个机臂末端的安装座都设置了定位面与安装孔位，能保证动力单元安装后旋翼平面的水平度，避免因安装偏差导致的飞行姿态偏移。中心区域的连接板预留了充足的安装空间，可以布置飞控模块、电池、信号接收设备以及任务载荷，安装边界可以根据搭载设备的尺寸灵活调整固定孔位，不需要额外制作转接支架。

设计思路上，这套结构完全围绕快速搭建、易维护的核心需求展开，所有杆件都采用标准截面的铝型材，加工时只需要按照尺寸切割、端面打孔即可完成零件制作，不需要复杂的成型工艺，普通的机加工车间就能完成全部零件的加工，甚至手工爱好者也能借助简单工具完成机架组装。受力设计上，机臂与主纵梁的连接位置避开了应力集中区域，连接节点的受力方向与型材的强度方向一致，能充分发挥铝型材轴向强度高的特性，避免飞行过程中出现机臂震颤、连接松动的问题。尺寸设计上，机臂的伸出长度经过匹配计算，能保证相邻旋翼在转动过程中不会出现干涉，同时预留了足够的螺旋桨安全间隙，机架的整体重心落在中心板的几何中心位置，挂载设备时可以通过调整电池位置快速配平，不需要额外增加配重块。

从安装边界来看，机架的整体高度预留了起落架安装空间，底部可以加装缓冲起落架，保证降落时的冲击不会直接传递到中心板上的电子设备；机臂末端的安装座孔位采用通用规格设计，可以适配市面上多数常规尺寸的旋翼动力组件，不需要对安装座进行二次加工；主纵梁上的滑槽可以灵活调整设备安装位置，不管是搭载小型航拍相机、试验传感器还是其他任务设备，都能通过型材螺母快速固定，拆装调整都十分便捷。实际使用中，这类铝型材机架的抗摔性能也优于薄壁碳板机架，出现碰撞损坏时只需要更换弯折的单根型材即可，维修成本远低于一体成型的机架结构，非常适合飞行器研发阶段的反复测试使用，也适合用于机械结构教学中多旋翼受力原理、装配工艺的演示实操。
