工业传动用轴辊支承结构设计方案

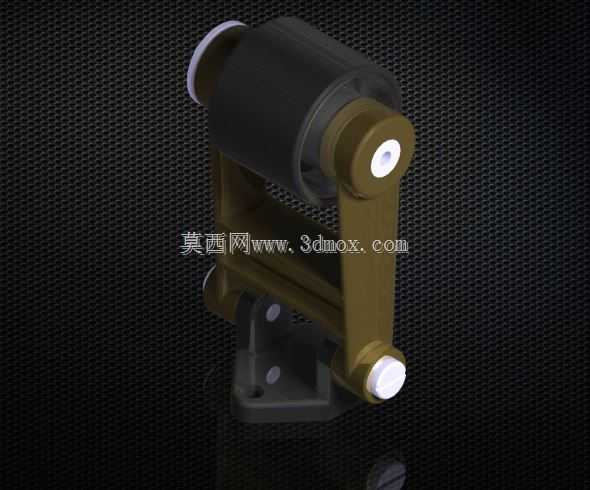

在连续化生产的输送线、卷材加工设备、印刷包装生产线以及纺织印染设备中，轴辊支承是直接决定辊系运行稳定性的核心基础构件，这类部件的设计合理性，会直接影响整条产线的运行精度、维护周期与物料输送的平稳性，很多产线出现的辊面跳动、物料跑偏、轴承过早失效等问题，追根溯源往往是支承结构的设计匹配度不足导致的。这款轴辊支承采用分体式组合结构设计，整体分为固定底座、双侧支承臂、辊体连接端三个核心部分，固定底座采用带安装沉孔的平板式结构，安装面做了铣平加工处理，能够保证与设备安装机架的紧密贴合，避免安装时出现面接触不良导致的支承倾斜问题，底座上的两个安装孔位采用对称布局，孔位间距经过匹配计算，既能够保证安装后的连接强度，也预留了足够的螺栓操作空间，现场安装时可以直接采用内六角螺栓完成固定，不需要额外加工适配垫板。双侧支承臂采用等强度的弯折结构设计，臂体截面做了加厚处理，能够承受辊体运转时产生的径向载荷与少量轴向窜动载荷，避免长期受载后出现臂体变形导致的辊轴偏移问题，支承臂与辊体连接的端部采用镶嵌式轴套结构，轴套与臂体采用过盈配合装配，轴套内孔与辊轴的配合间隙控制在合理范围内，既能够保证辊轴转动的灵活性，也不会因为间隙过大出现运转晃动。辊体连接端的设计考虑了不同直径辊轴的适配性，端部的轴孔采用通孔设计，轴端设置了限位挡边结构，能够限制辊轴的轴向窜动距离，避免辊轴运转过程中出现轴向窜动脱出的风险，同时支承臂与底座的连接位置做了加强筋过渡处理，能够分散载荷传递路径上的应力集中点，避免长期交变载荷作用下出现连接位置的疲劳断裂问题。从实际应用场景来看，这类轴辊支承既可以用于轻型输送线的无动力托辊支承，也可以适配带驱动的动力辊筒安装，在卷材分切设备中，这类支承可以用于导辊的安装固定，保证卷材走料时的张力稳定，避免因为导辊跳动出现卷材褶皱、分切尺寸偏差的问题；在印刷设备中，这类支承的精度稳定性能够保证印刷辊的运转同轴度，避免出现印刷重影、套色不准的问题；在物流输送线上，这类支承的高可靠性能够减少日常维护的频次，降低产线停机维护的时间成本。设计过程中优先考虑了安装边界的适配性，整体结构的横向宽度、纵向高度以及底座的安装孔距，都匹配常规工业设备的机架安装尺寸，不需要对现有设备的机架做大规模改造就可以直接替换安装，支承的整体外形做了圆角过渡处理，没有尖锐的棱角，既能够避免安装维护过程中出现磕碰划伤的问题，也能够减少生产过程中物料勾挂的风险。在载荷匹配设计上，这款支承的结构强度经过受力校核，能够适配常规直径范围内的辊体，承受对应辊系的自重与物料加载后的总载荷，轴套位置可以根据使用场景的不同选择不同的材质，比如无润滑场景可以选用自润滑材质的轴套，高速运转场景可以适配滚动轴承的安装位，满足不同工况的使用需求。很多现场维护人员在更换这类支承时经常遇到安装孔位不对、支承高度不匹配导致辊系水平度偏差的问题，这款支承的安装尺寸采用行业通用的适配规格，替换时不需要重新测量打孔，直接对位安装就可以保证辊系的水平度要求，同时支承臂的结构设计预留了少量的高度调整余量，能够补偿机架加工或者长期使用后的磨损偏差，方便现场调试时快速找正辊系的水平与平行度。从结构可靠性角度来看，这款支承没有采用复杂的一体化铸造结构，而是采用分体装配的形式，某个部件出现磨损后可以单独更换对应的零件，不需要整体更换整个支承组件，能够降低后期的维护成本，比如轴套磨损后只需要更换新的轴套就可以恢复支承的配合精度，底座如果出现连接螺栓滑牙的问题也可以单独更换底座，不需要拆卸整个辊系就可以完成维护操作。在实际选型使用时，需要根据辊体的长度、自重以及输送物料的总重量核算对应的载荷需求，这款支承的结构设计覆盖了大部分轻型到中型载荷的辊系使用场景，对于重载场景可以通过增加支承臂厚度、加大轴孔直径的方式做衍生设计，基础结构的受力形式已经经过多场景的实际验证，不会出现结构性的强度缺陷。
