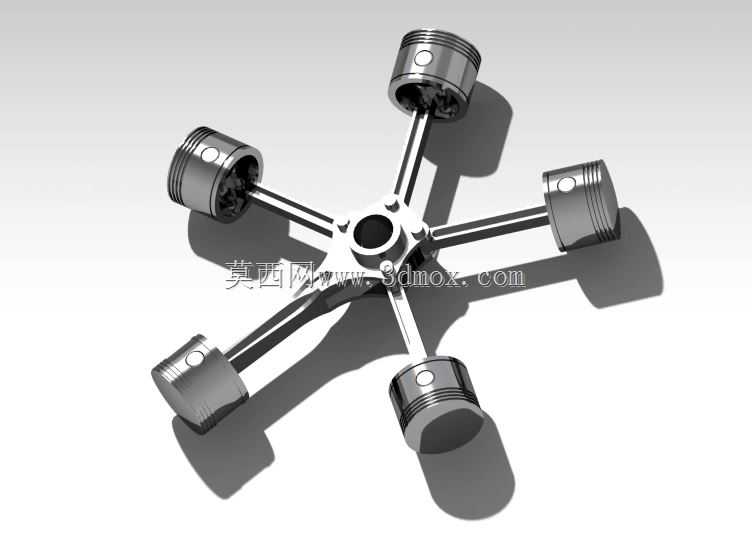

星型排布活塞连杆径向发动机结构

在轻型通航动力、小型应急发电机组、早年航空活塞动力单元的应用场景里，径向排布的动力结构始终占据着独特的生态位，这类结构不需要复杂的直列或V型缸体排布，围绕中心曲柄做圆周均布的活塞连杆组件，能在极小的径向空间内实现更大的总排量，同时曲轴长度被压缩到极致，整机的轴向尺寸可以做得非常紧凑，适配对安装轴向长度有严格限制的动力舱布局。这套径向发动机的结构设计，核心围绕中心曲柄的回转中心做六缸均布，每一组活塞连杆组件都对应独立的缸套安装位，活塞销与连杆小头的配合采用全浮式设计思路，在实际运转过程中，活塞销可以在活塞销座孔与连杆小头衬套之间自由转动，让磨损均匀分布在接触表面，大幅延长组件的大修间隔。从安装边界来看，这套结构的最大径向轮廓由活塞处于下止点时的最外端位置决定，所有活塞组件的外圆运动轨迹都被约束在同一圆柱面内，安装时只需要预留对应直径的圆柱空间即可完成整机嵌入，不需要额外预留侧向的管路避让空间，因为这类径向结构的进排气路通常可以直接布置在缸体中心区域，顺着曲轴轴向引出，进一步压缩了整机的安装占用空间。在功能特性层面，六组活塞交替做功的排布方式，让曲轴每一圈回转都有多次做功冲程叠加，动力输出的平顺性远优于同排量的单缸或双缸结构，不需要额外加装大质量的飞轮来抵消运转脉动，整机的功重比可以做到很高，这也是早年航空领域大量采用这类结构的核心原因——在航空应用里，每一克多余的结构重量都会影响飞行器的载荷与航程，高功重比的动力单元是核心选型指标。设计过程中，连杆大头与曲柄销的配合是整个结构的核心难点，六根连杆的大头需要共同铰接在同一节曲柄销上，因此主连杆与副连杆的铰接结构做了差异化设计，其中一根连杆采用整体式大头直接与曲柄销配合，其余五根副连杆的大头通过铰接销固定在主连杆大头的凸耳上，这种设计既避免了多连杆大头在曲柄销上的轴向堆叠占用过多长度，又能保证每一组活塞的运动轨迹都严格沿自身缸套的轴线做往复运动，不会出现偏磨导致的缸套拉伤问题。从实际使用场景的适配性来看，这类结构的维护可达性非常好，每一个缸的活塞、连杆组件都朝向外侧，拆卸维护时不需要拆解整个缸体，只需要拆下对应缸的缸盖即可抽出活塞组件进行检修，在野外作业、应急维修的场景下，不需要复杂的吊装设备就能完成核心组件的更换。结构的润滑路径设计也顺着径向排布的特点做了优化，润滑油从中心曲轴的油道进入曲柄销位置后，会在离心力的作用下顺着连杆内部的油道流向连杆小头的活塞销位置，不需要额外设置复杂的分油管路，依靠运转时的离心力就能实现各摩擦副的可靠润滑，降低了润滑系统的复杂度，也减少了管路泄漏的故障点。在外形尺寸的匹配上，这套结构的中心曲柄回转半径与连杆长度的比值经过了反复调校，活塞在上下止点的运动加速度被控制在合理区间，既保证了足够的活塞行程来获得更高的压缩比，又不会因为连杆过短导致活塞对缸壁的侧压力过大，降低运转过程中的机械摩擦损耗。安装接口方面，曲轴的动力输出端采用标准的花键连接结构，可以直接匹配发电机、螺旋桨减速器等不同负载的输入接口，不需要额外设计转接法兰，缸体的安装固定位围绕中心圆周均布，安装时的受力均匀，不会因为单侧固定导致运转过程中出现缸体变形。这类径向结构的动力单元，除了航空应用外，在小型便携发电机组、特种作业的小型动力站、甚至部分定制改装的轻型摩托动力单元上都有应用，紧凑的结构和高功重比的特性，让它在对空间和重量有严苛要求的场景里，始终是不可替代的动力方案。在建模过程中，每一组活塞的环槽位置、活塞销座的加强筋结构、连杆杆身的工字型截面都做了完整还原，这些细节结构直接决定了组件的结构强度，工字型的连杆杆身可以在保证足够抗弯抗扭强度的前提下，尽可能降低连杆自身的重量，减少往复运动的惯性力，让整机的最高运转转速可以提升到更合理的区间，同时降低曲轴的负载。活塞裙部的型线也做了适配设计，在热态工况下，裙部会受热膨胀形成理想的圆柱配合面，避免冷态敲缸和热态拉缸的问题，这些细节设计都是经过实际工程验证的成熟结构，不是简单的外形堆砌。
