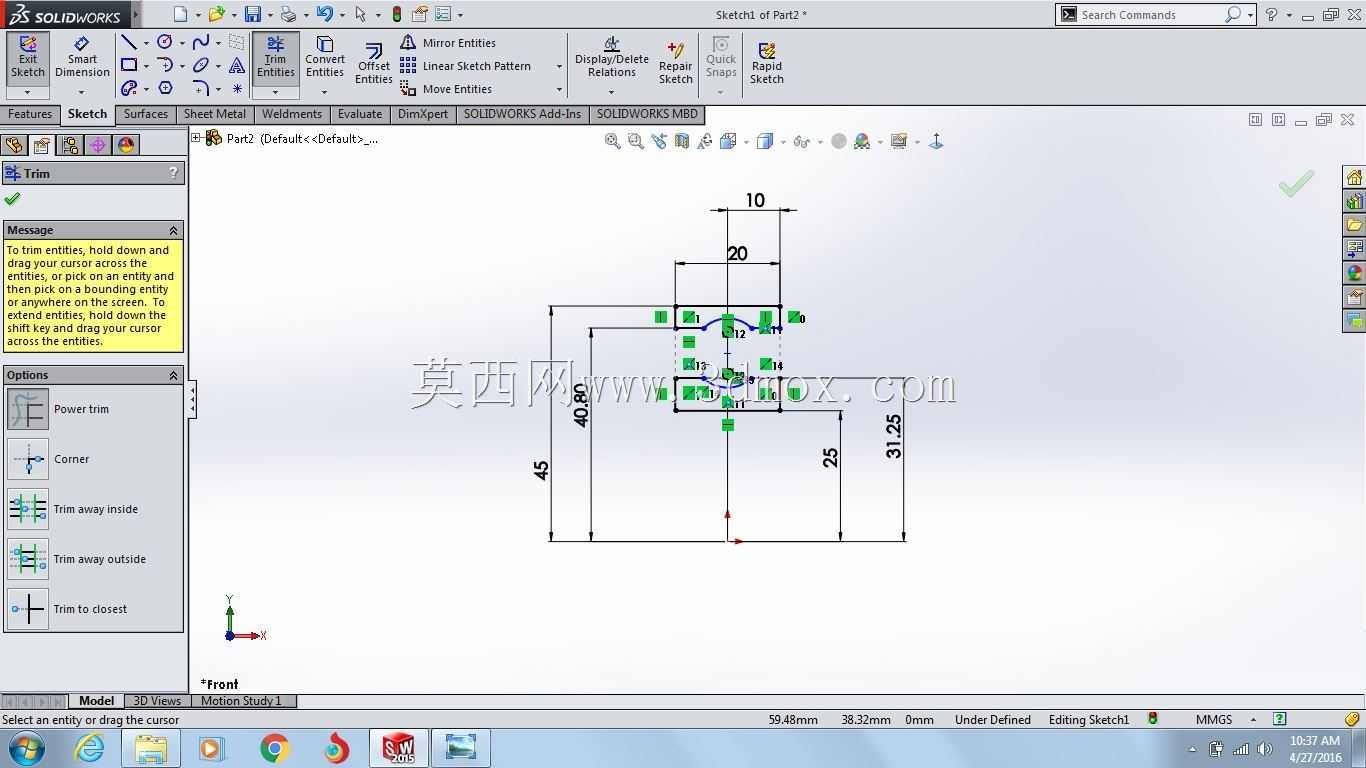

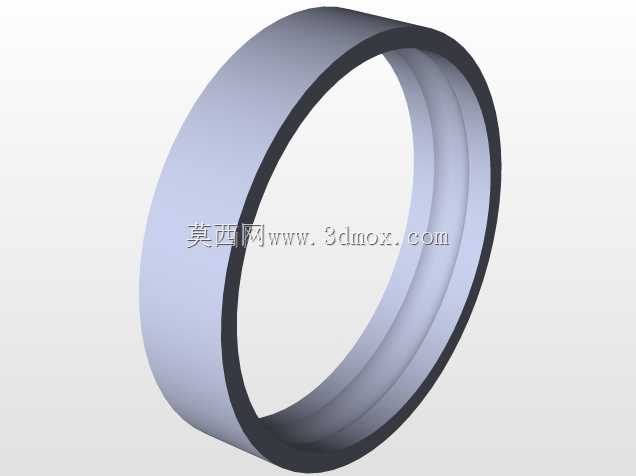

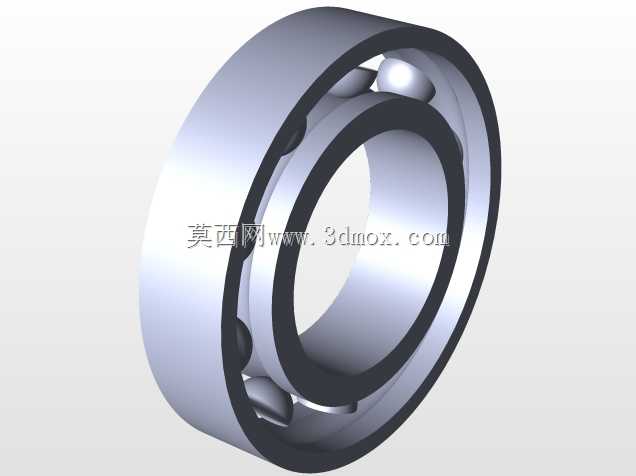

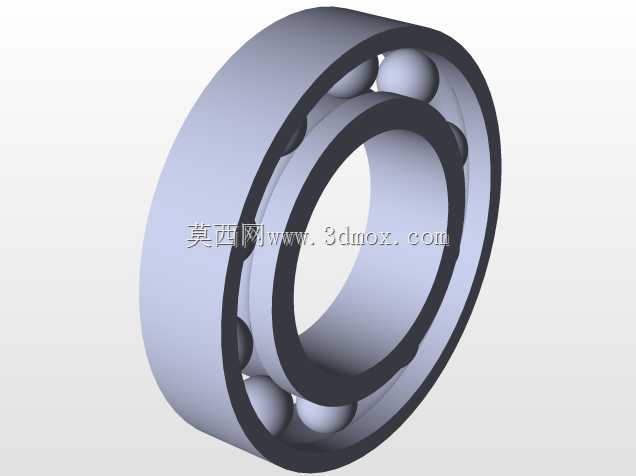

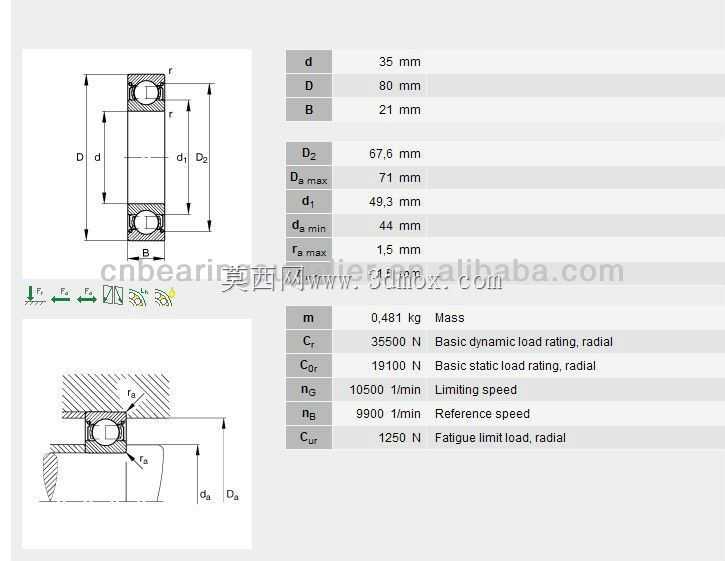

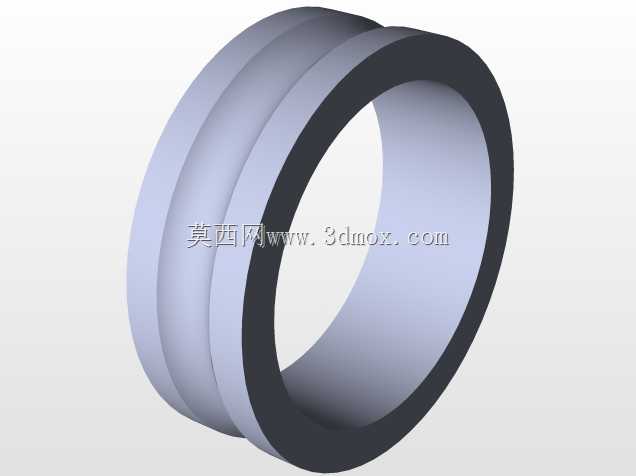

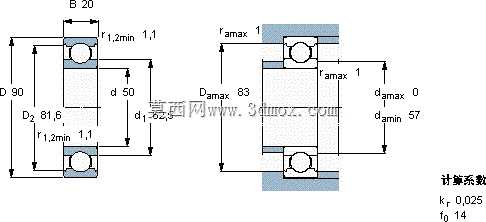

做旋转类设备的结构设计时,轴承选型与配套安装位的尺寸校核永远是绕不开的环节,这次建模的深沟球滚珠轴承,是通用机械领域应用覆盖面最广的一类支撑部件,从普通的输送线辊筒、小型电机输出端,到机床主轴的辅助支撑、家用机电产品的旋转关节,几乎所有需要降低轴系旋转摩擦系数、保证轴系回转精度的位置,都能见到这类零件的身影。不同于承受单向轴向载荷的推力轴承、或是适配大偏载工况的调心滚子轴承,这类滚珠轴承主要承担径向载荷,在合理的游隙设计下也可承受一定比例的双向轴向载荷,摩擦阻力小、极限转速高、维护成本低是它最突出的应用优势。建模过程中首先要明确的是安装边界尺寸,从草图截面的尺寸标注来看,轴承的内圈内径为25mm,对应适配的轴径配合公差一般选k6级过渡配合,保证内圈与轴同步旋转不发生打滑跑圈;外圈外径为47mm,对应轴承座安装孔的公差多选用H7级间隙配合,方便装配拆卸同时避免外圈在孔内发生周向窜动;轴承整体宽度为12mm,安装时需要在轴肩与座孔挡肩处预留对应的定位台阶,台阶高度不能超过轴承内、外圈的倒角尺寸,否则会导致轴承安装不到位,甚至压伤套圈端面。设计思路上,这类标准件的建模不需要做非标化的结构改动,核心是还原套圈滚道的曲率半径、滚动体的直径与排布数量、保持架的间隙配合关系:内圈与外圈的滚道曲率通常取滚动体直径的52%左右,曲率过小会增大接触应力缩短轴承寿命,曲率过大则会导致滚动体在滚道内的窜动量增大,降低轴系回转精度;滚动体的直径为7.938mm,整圈排布的数量需要通过圆周阵列的间隙校核确定,相邻钢球之间保留0.5-1mm的间隙,避免滚动体运转时发生相互摩擦;保持架的作用是均匀分隔滚动体,避免钢球扎堆集中在载荷承载区,建模时保持架的兜孔间隙要留足0.2-0.3mm的余量,保证钢球在兜孔内可以自由转动同时不会脱出。实际工程应用中,这类轴承的选型还要结合工况转速、载荷系数、预期寿命做动载荷校核,比如在粉尘较大的矿山输送设备上使用时,需要选配带双面防尘盖的型号,避免外界杂质进入滚道造成磨粒磨损;在高温运转的设备上使用时,要更换适配高温工况的润滑脂,同时放大轴承的径向游隙,避免热胀冷缩导致轴承抱死。建模过程中先通过旋转凸台生成内、外圈的基体结构,再绘制单个钢球的球体特征,通过圆周阵列完成整圈滚动体的排布,最后绘制保持架的截面轮廓旋转生成整体结构,装配时要注意滚动体与内外滚道的相切配合关系,保证后续做运动仿真时钢球可以沿滚道做纯滚动,还原真实的轴承运转状态。很多刚接触机械设计的工程师容易忽略轴承安装的定位细节,比如轴肩的过渡圆角如果大于轴承内圈的倒角,会导致轴承端面无法贴紧轴肩定位,运转过程中发生轴向窜动;如果挡肩高度过高,后续拆卸轴承时拉马的卡爪无法勾住轴承内圈端面,会大幅提升维护拆卸的难度。另外轴承的预紧力调整也是应用中的关键环节,对于高精度回转的工况,比如机床主轴、精密分度台的轴承安装,需要通过锁紧螺母调整轴承的轴向预紧量,消除轴承内部的游隙,提升轴系的整体支撑刚度,但预紧力不能过大,否则会增大轴承的运转摩擦阻力,导致温升过快,大幅缩短轴承的使用寿命。
