汽车品牌标识立体结构设计方案

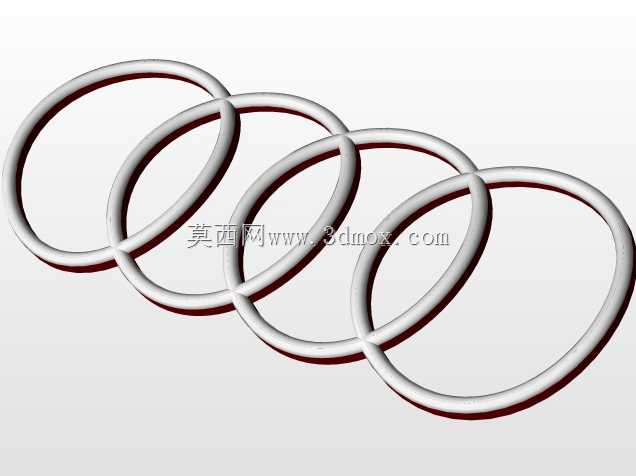

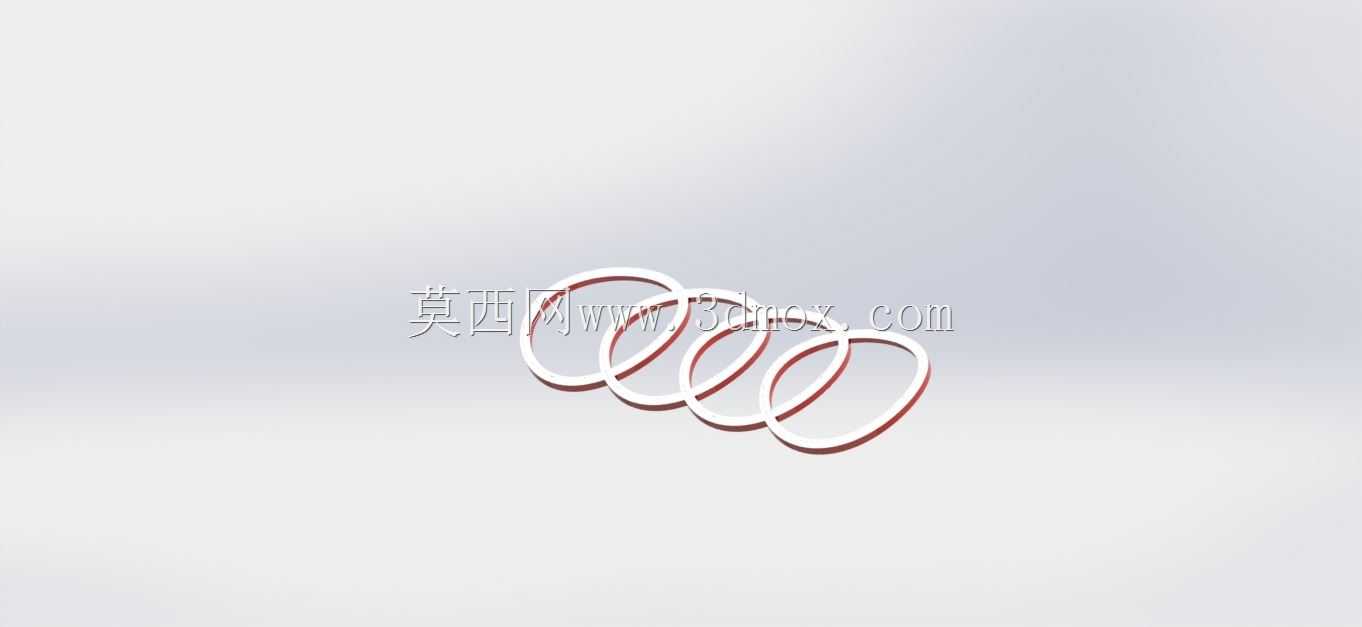

在汽车外饰零部件的设计开发流程中，车头与车尾的品牌标识是兼具品牌识别属性与外观装饰作用的关键部件，本次完成的四环相扣立体标识结构，可直接适配乘用车前脸进气格栅、尾门饰板的安装场景，也可拓展应用于品牌展厅展具、售后替换配件等场景。从实际装车需求出发，该标识的安装边界需要匹配主流B级乘用车的格栅预留位，整体外轮廓的横向跨度控制在120mm至180mm区间，纵向高度控制在40mm至60mm区间，厚度方向的凸起尺寸不超过8mm，既保证视觉上的识别度，又不会因突出量过大增加行车过程中的风阻，或是在洗车、轻微剐蹭场景下出现脱落、变形问题。设计过程中首先处理四个环形构件的空间位置关系，四个环体采用等直径的圆管扫掠成型，环与环的交叠位置严格按照品牌视觉规范做错位嵌套，相邻两环的重叠区域占单环投影面积的11%，既保证视觉上的连贯衔接，又避免交叠过多导致的结构臃肿。环体本身的截面采用带圆角的扁圆结构，而非正圆形截面，正面做0.3mm的微弧倒角处理，光线照射下能形成均匀的高光带，不会出现尖锐棱边导致的光线漫反射杂乱问题，同时也能满足外饰件的圆角安全要求，避免装配过程中划伤操作人员。考虑到装车后的长期使用场景，标识背部设计有三个均匀分布的定位柱与两个卡扣安装位，定位柱直径3mm，插入安装基座的对应定位孔后可实现0.1mm以内的装配精度，卡扣采用楔形倒钩结构，装配到位后可实现与基座的卡紧固定，无需额外打胶即可满足120N以上的拉拔力要求，能够覆盖车辆高速行驶、颠簸路况下的固定可靠性需求。环体相扣的连接位置做0.8mm的壁厚加强处理，避免注塑成型过程中出现熔接痕强度不足的问题，同时在标识背部的非外观面设计有纵横交错的加强筋，筋宽1.2mm，筋高2mm，既可以减少成型过程中的翘曲变形，又能在不增加整体壁厚的前提下提升结构刚性，避免长期户外使用出现的形变问题。从表面处理的适配性来看，该结构预留了镀铬、哑光喷漆、高光黑处理的工艺余量，外观面的脱模斜度控制在1.5度，既满足电镀工艺的挂装需求，又不会因斜度过大导致外观面的视觉变形。针对不同安装场景的适配需求，该结构可通过调整背部安装结构的形式实现快速改型，比如适配尾门粘贴安装的版本，可将背部卡扣结构替换为3M胶粘贴的平整基面，基面的平面度控制在0.2mm以内，保证胶层粘贴后的接触面积达到95%以上，满足户外高低温循环下的粘贴强度要求。在结构细节处理上，环体的交叠位置做了0.1mm的间隙预留，避免电镀过程中出现积液、镀层不均的问题，同时所有边角位置都做了R0.5mm以上的圆角过渡，减少应力集中点，提升部件的抗冲击性能，在车辆经历-40℃到85℃的温度循环工况下，不会出现开裂、镀层脱落等问题。从空气动力学角度考量，标识的外边缘做了向后倾斜5度的导角处理，行车过程中气流可顺着标识表面平滑流过，减少标识位置产生的紊流，降低整车风阻系数的同时，也能减少高速行驶时标识位置产生的风噪。
