特马AEU型管壳式可见换热器三维结构

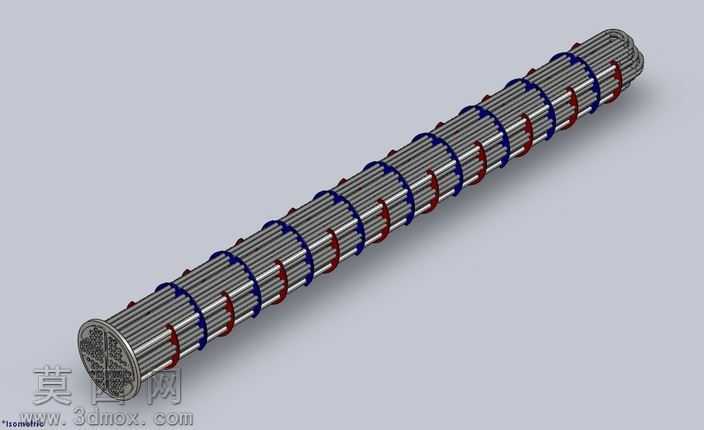

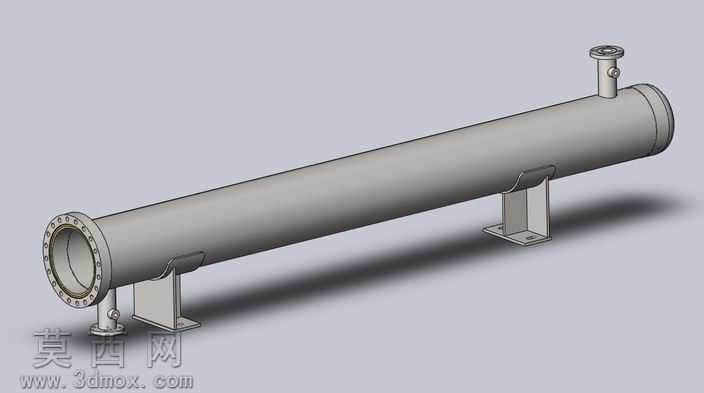

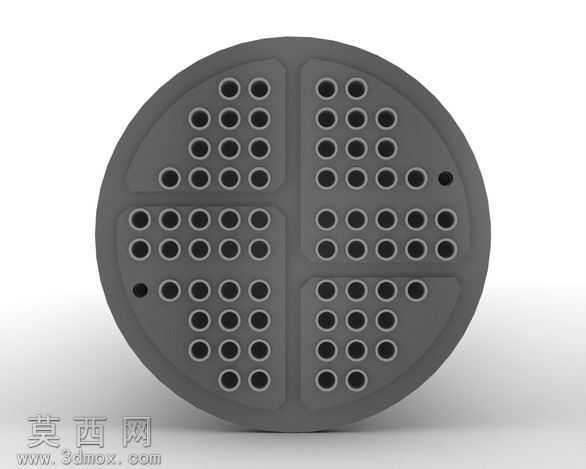

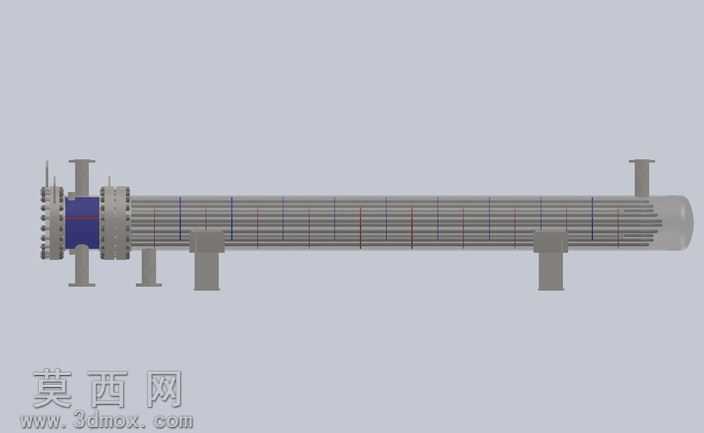

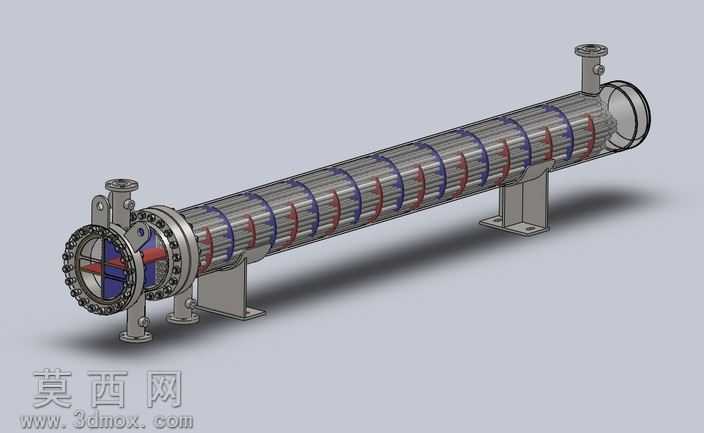

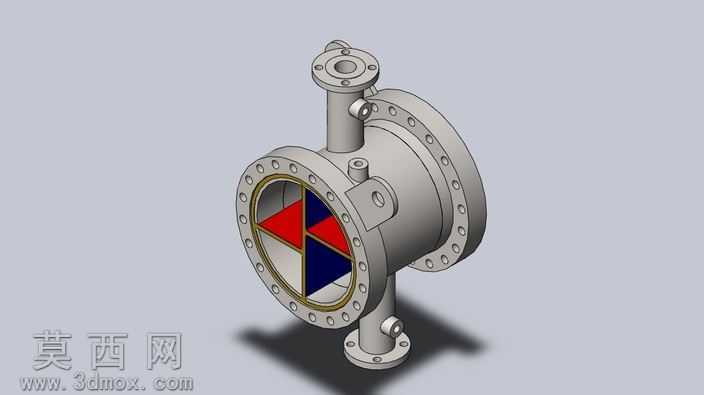

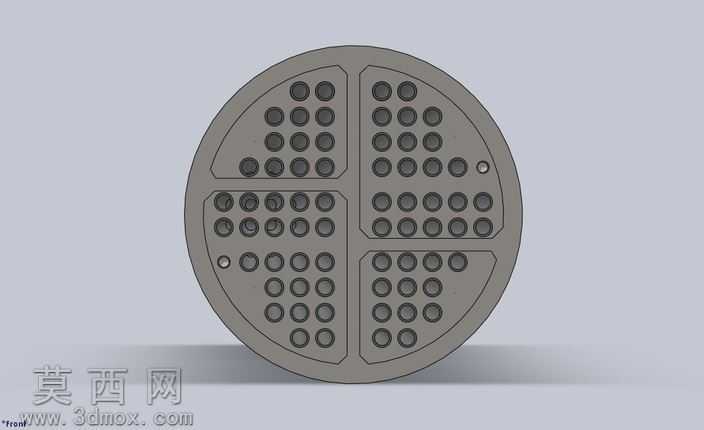

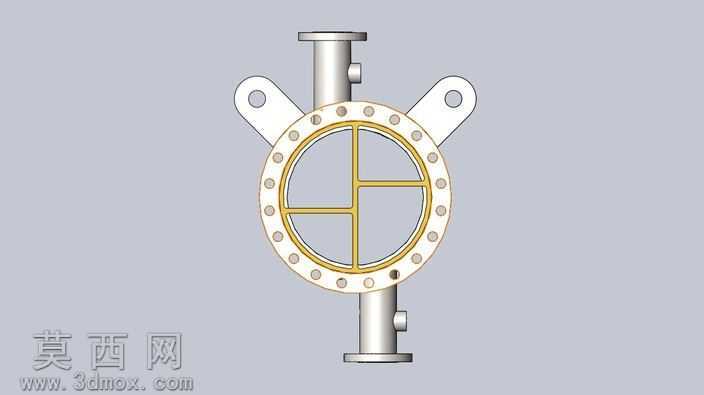

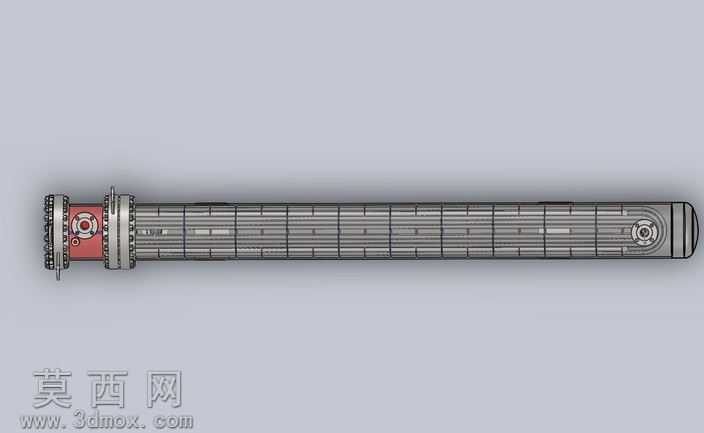

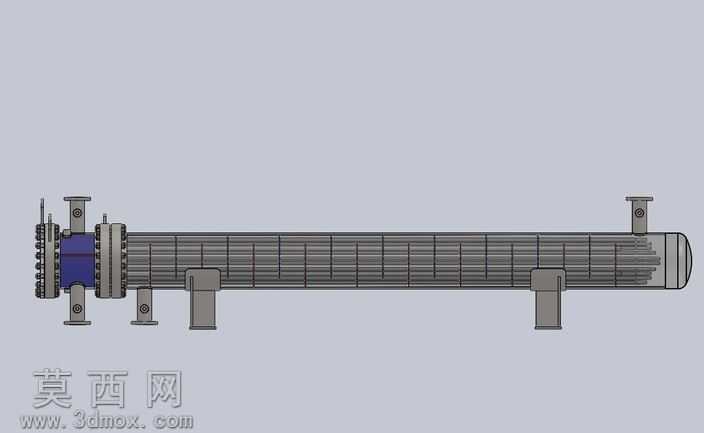

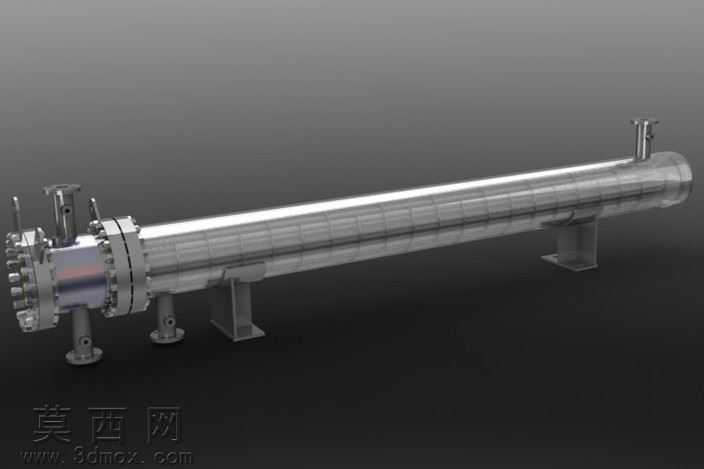

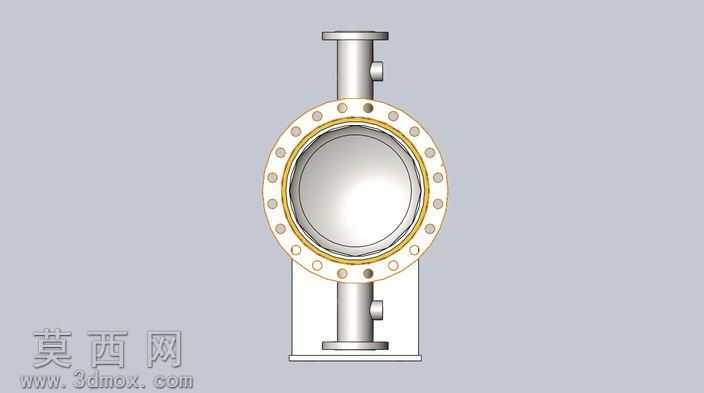

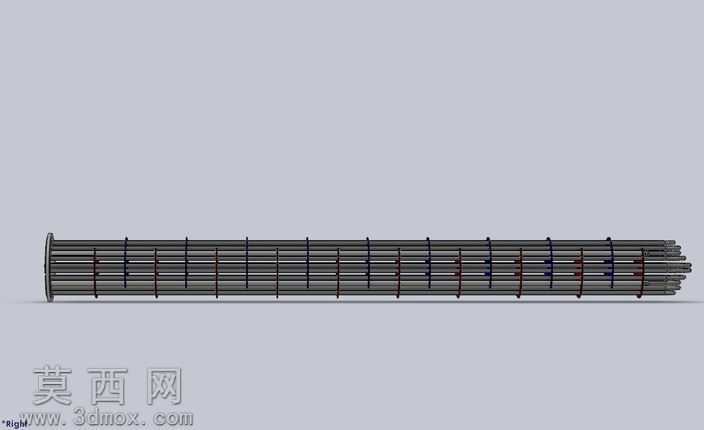

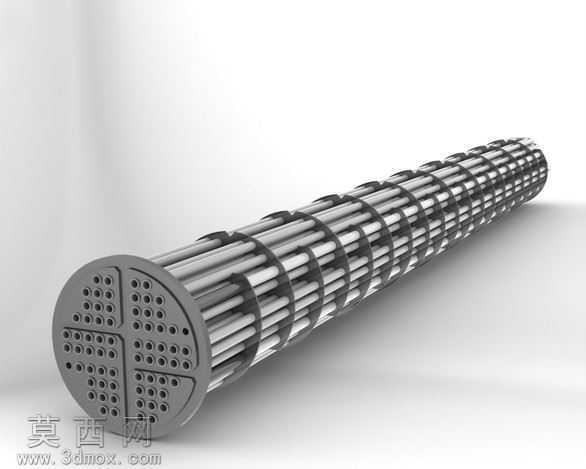

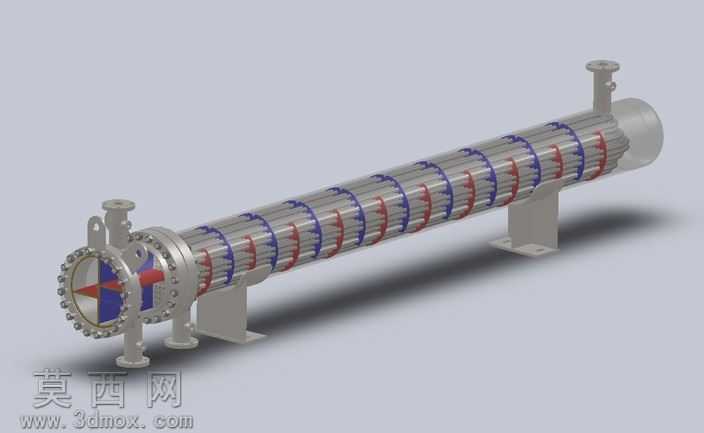

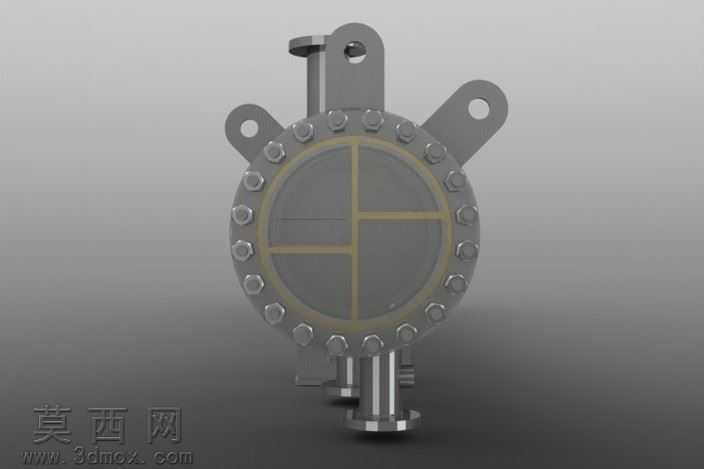

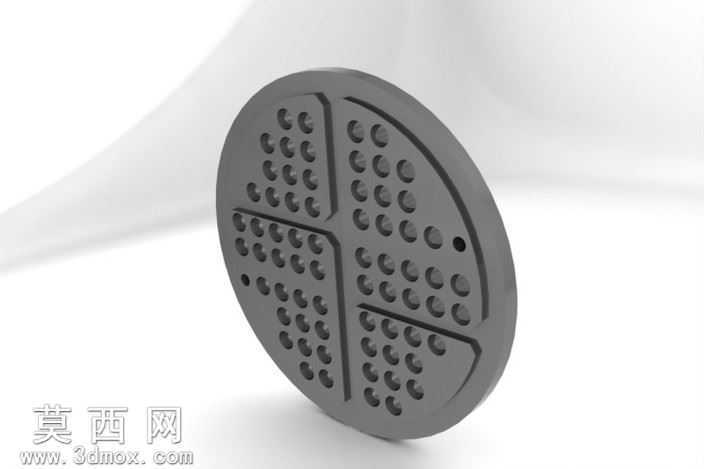

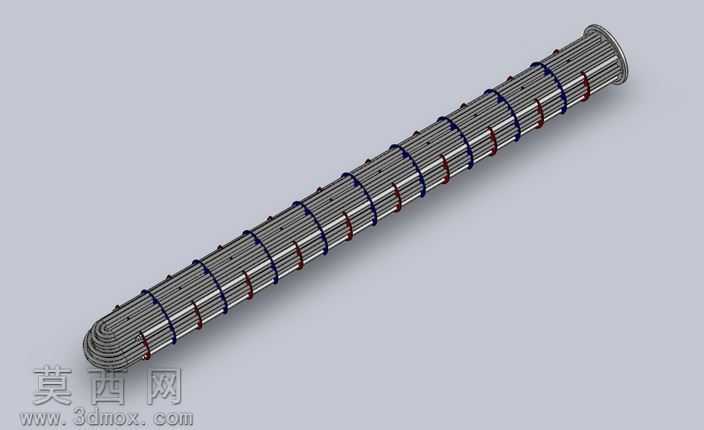

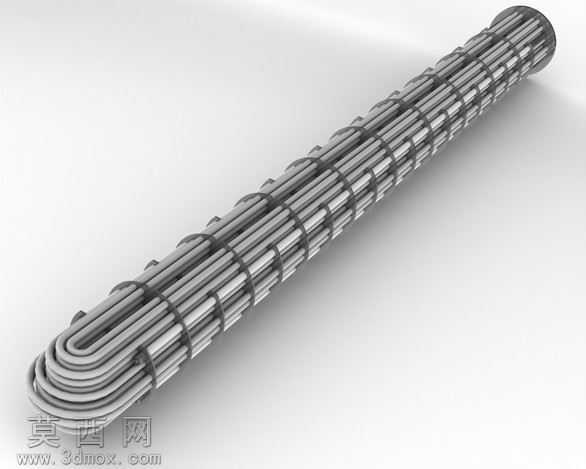

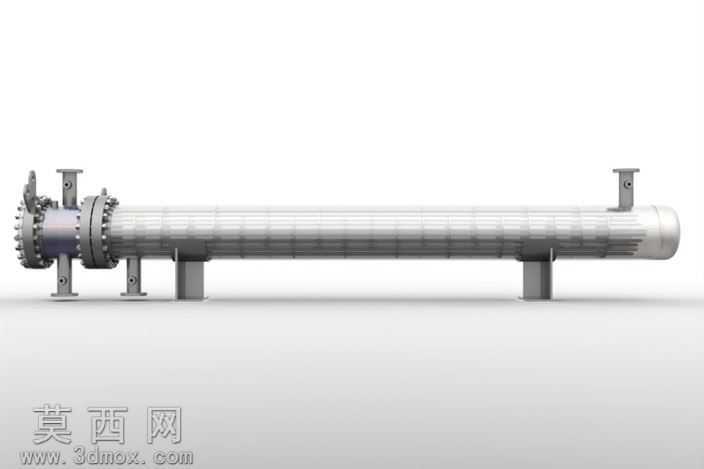

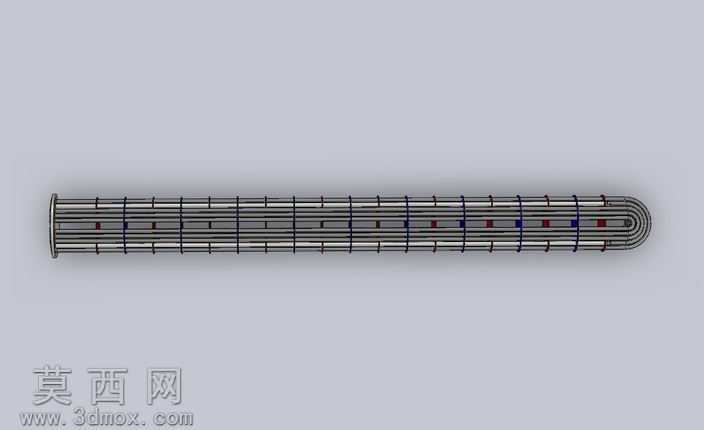

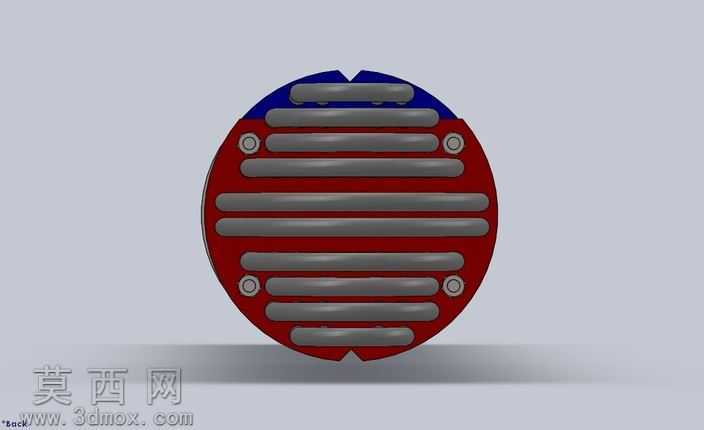

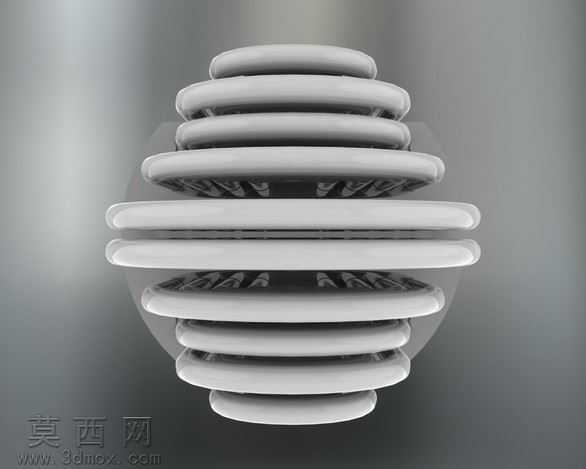

本作品为特马类型AEU款可见管壳式换热器的三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用1:1等比例还原工业实物的结构尺寸，完整复现了该类换热器的全部核心构造。建模阶段优先搭建整体装配骨架，先确定卧式长筒体的中心轴线作为装配基准，依次完成管箱段、管板法兰段、换热管束段、壳程筒体段、后端封头段的零件建模，再逐一匹配支座、接管、法兰紧固件等附属结构的位置约束，保证各零件间的装配关系完全符合工业设备的实际安装逻辑，不存在干涉错位问题。材质渲染阶段针对不同部件匹配对应工业材质属性：筒体与管箱、支座部分采用拉丝不锈钢材质，调整金属粗糙度与反射参数还原工业金属的哑光金属质感；法兰密封面、紧固件部分做了精加工金属面的高光处理，区分出不同加工面的质感差异；接管部位根据介质属性匹配对应材质表现，整体渲染采用影棚级柔光布光，多角度呈现设备的结构细节，同时做了半透明剖切处理实现“可见”效果，能够直观展示内部换热管的排布、折流板的设置、管程与壳程的分隔结构。结构设计上完整还原了AEU型换热器的特征：前端为可拆式管箱结构，方便检修清理管程内部，管板采用法兰夹持式密封结构，保证承压状态下的密封可靠性；壳程筒体上设置了多组工艺接管，分别对应介质进出口、排气排液口、测温测压接口，底部采用鞍式支座支撑，匹配卧式长筒体的承重需求，支座上预留了安装固定的螺栓孔位；内部换热管采用规则等边三角形排布，折流板为弓形结构，按等间距设置在壳程内部，既可以引导壳程介质流动提升换热效率，也能对换热管束起到支撑固定作用，避免管束在介质冲击下产生振动变形。建模过程中对法兰螺栓孔、接管坡口、支座圆角等细节结构都做了精细化处理，没有省略关键工艺结构，所有圆角、倒角都参照工业制造的实际工艺要求设置，避免出现尖锐直角等不符合生产实际的结构，整体模型既可以用于换热设备的结构教学演示，也能作为同类型设备设计改型的参考基础，直观展现管壳式换热器的内外构造与工作原理。
