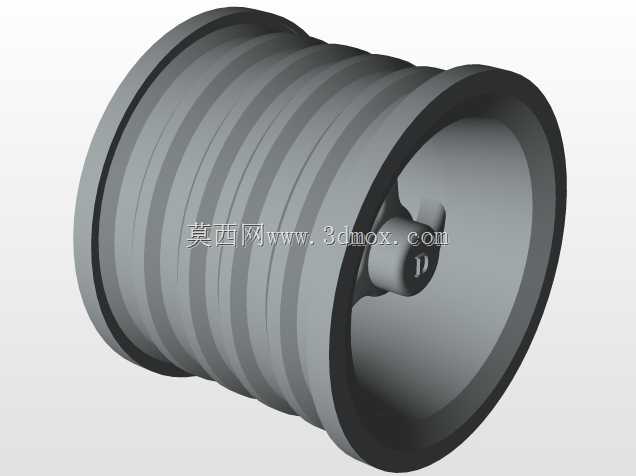

乘用车轻量化三辐式合金轮毂结构设计

　　日常做底盘行走部件建模时，轮毂这类零件的边界约束往往是最先要捋顺的，不能上来就堆曲面。先从安装端说起，中心定位孔的公差带要和半轴凸台的配合精度匹配，过松会高速抖，过紧装配时敲都敲不进去，周围的螺栓孔分布圆直径必须严格对应车型的孔距规格，不管是四孔还是五孔布局，每个孔的位置度公差要控制在合理范围，避免装车时螺栓硬别，跑久了螺栓断裂出安全问题。轮辋部分的尺寸要匹配选定的轮胎规格，胎圈座的角度、凸缘的高度都得符合对应轮辋的标准，不然轮胎装上去密封不严，充气的时候漏，跑高速还容易脱圈。

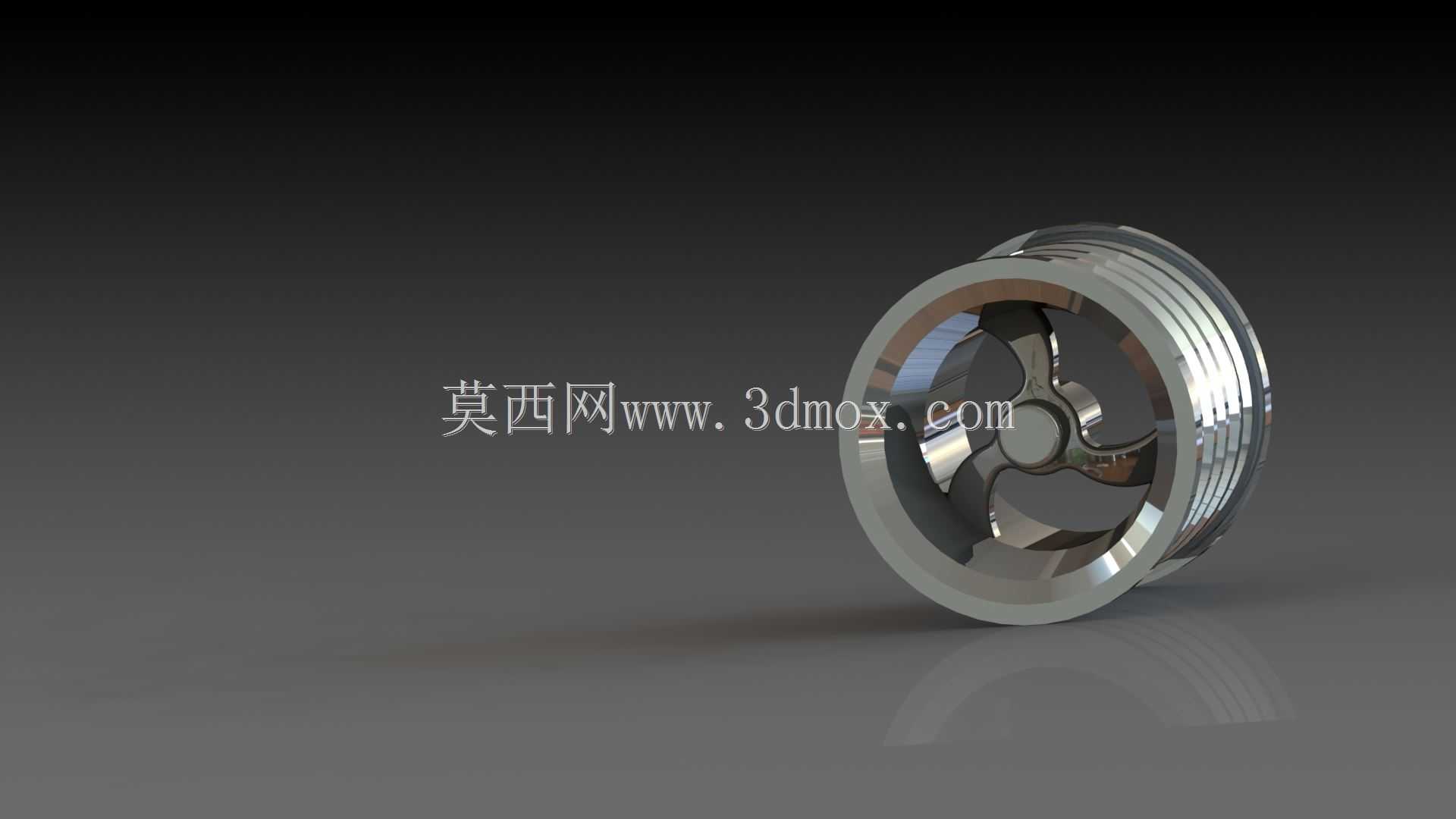

　　很多新手做轮毂建模容易光顾着好看，把轮辐做的花里胡哨，实际结构强度根本扛不住载荷。这次的三辐式布局，每根轮辐从中心安装盘向外延伸到轮辋的过渡位置，都做了连续的变厚度过渡，没有尖锐的直角转折，避免应力集中——毕竟车轮要承受整车垂直载荷，过减速带、走坑洼路面的时候还有冲击载荷，转弯的时候还要承受侧向力，急加速急刹车还有扭矩传递的载荷，要是应力集中在某个转角位置，反复交变载荷下很容易出现疲劳裂纹。轮辐背面还做了局部的减重凹槽，不是为了偷工减料，是在保证强度刚度的前提下，把非受力区域的多余材料去掉，降低簧下质量，别小看这几公斤的减重，簧下质量减一公斤，对整车操控响应、悬挂减震效果的提升，比车身上减十公斤还明显。

　　表面的抛光亮面处理，建模的时候要注意曲面的连续性，G2连续是基础要求，不然加工出来的面反光是断的，做动平衡的时候也容易因为曲面不均出现不平衡量。轮辋的内侧预留了气门嘴的安装孔位，位置选在两根轮辐之间的空档，不会被轮辐挡住，充气、测胎压的时候操作方便，也不会因为气门嘴突出被路面的碎石磕坏。实际装车场景里，这类合金轮毂比传统钢制轮毂的散热性更好，长距离刹车的时候，刹车盘产生的热量能通过轮毂更快传导出去，降低刹车热衰减的概率，提升连续制动的安全性。

　　建模过程中要反复核对安装边界：轮辐背面和刹车卡钳之间要留够安全间隙，不能方向打满的时候轮辐蹭到卡钳，尤其是后期改装大尺寸刹车卡钳的车型，这个间隙必须提前预留；轮辋的偏距要计算准确，偏距不对轮子要么凹进翼子板里面蹭悬挂，要么突出翼子板甩泥，还会改变轮距影响转向特性。整个轮毂的壁厚设计要均匀，避免铸造的时候出现缩孔、冷隔这类缺陷，毕竟这类合金轮毂大多是低压铸造工艺，壁厚差太大的话，冷却速度不一致，内部缺陷率会飙升，做出来的零件良品率低，强度也达不到要求。

　　做结构校验的时候，要模拟几种典型工况：垂直冲击工况，比如过坑的时候瞬间冲击力是满载轴荷的好几倍，这时候轮辐和轮辋的连接位置应力不能超过材料的屈服强度；转弯侧向载荷工况，模拟高速过弯的时候侧向力作用下，轮辐的变形量要控制在允许范围内，不能变形太大蹭到刹车机构；还有扭转工况，模拟急加速起步的时候，扭矩从半轴传递到轮毂，带动轮胎转动，这时候螺栓孔周围的应力要分散开，不能把应力集中在单个螺栓孔上。三辐的布局相比多辐条，单根轮辐的受力路径更直接，材料利用率更高，只要过渡圆角做的足够，强度完全能满足家用乘用车的使用需求，而且造型更简洁利落，后期做表面处理比如抛光、电镀的时候，死角更少，加工更方便。
