液压缸内泄漏故障结构演示三维模型

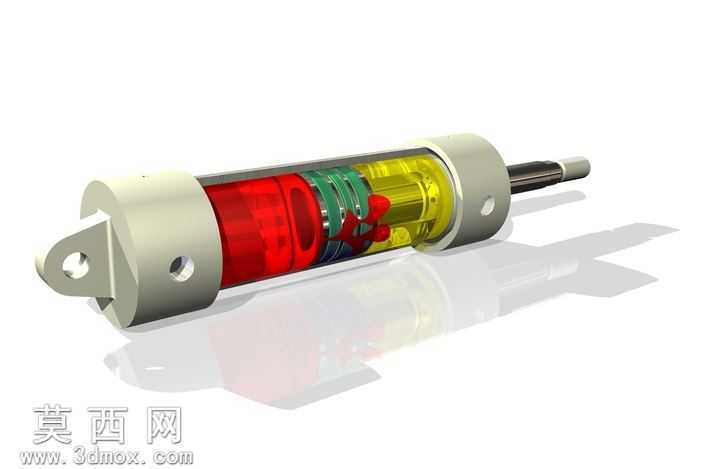

本模型为液压缸内泄漏故障的结构演示三维建模作品，建模阶段采用Autodesk Inventor完成全参数化零件构建，首先依据单杆活塞液压缸的常规结构尺寸，依次完成缸筒、活塞、活塞杆、端盖、密封组件等核心零件的建模，对活塞与缸筒配合段、密封件安装槽等关键部位做了尺寸精度还原，为了直观呈现内泄漏的故障状态，建模时特意将故障区域的密封件做了失效形态的结构处理，还原密封磨损后高低压腔连通的结构特征。渲染阶段采用半透明分层材质方案，将缸筒外壁设置为高透磨砂玻璃材质，清晰展示内部腔体结构；活塞两侧的液压油腔分别赋予高饱和度的红色、黄色半透明流体材质，通过色彩区分进油腔与回油腔，直观呈现内泄漏发生时两腔油液串流的状态；金属结构件如端盖、活塞杆采用哑光金属材质，添加细微的表面粗糙度纹理提升真实感，密封组件采用深绿色橡胶材质，还原密封件的材质质感。结构设计上采用剖面剖切的展示形式，去除缸筒上半部分的遮挡结构，完整暴露活塞、密封件、油腔的配合关系，同时对泄漏通道做了可视化标识处理，清晰展示内泄漏发生时油液的流动路径。设计思路围绕液压元件故障教学的核心需求，摒弃传统实体模型无法展示内部故障的缺陷，通过色彩区分、材质透明化、结构剖切的组合方式，让观看者可以直观理解液压缸内泄漏的发生位置、故障成因与结构原理，可用于液压传动课程的教学演示、设备维修人员的故障培训场景，模型各零件保留完整的装配约束关系，可通过调整密封件的形态参数，模拟不同磨损程度下的内泄漏状态，具备较强的教学演示实用性。
