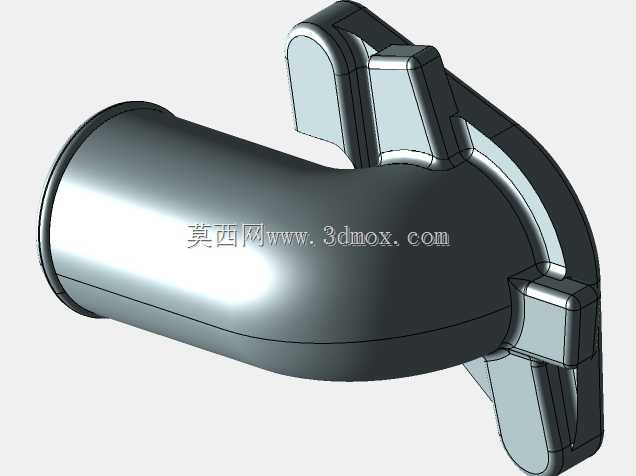

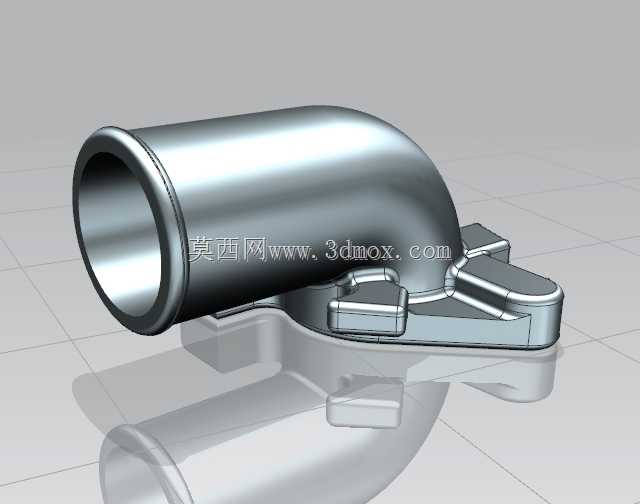

汽车发动机90度弯型进气连接歧管结构

在车用内燃机的进气系统布局中，这类弯型进气连接歧管承担着将稳压腔输出的进气精准导向对应气缸进气道的核心作用，区别于直连式管路，90度弯角的结构设计能够适配发动机舱内紧凑的布局边界，避开周边的线束、冷却管路与附属安装部件，在有限的布置空间内完成气路的转向衔接，同时尽可能降低进气流转过程中的压损，保证各缸进气的均匀性。从实际装车场景来看，这类歧管多用于小排量自然吸气机型的进气侧末端连接，一端通过卡箍结构与进气软管对接，另一端通过集成的法兰安装面固定在气缸盖的进气端口上，法兰面预留的安装凸台与定位结构，能够保证装配时的同轴度，避免长期受发动机振动影响出现密封失效、漏气的问题。

设计这类歧管结构时，首先要匹配发动机的进气流量需求确定管路通径，弯角处的曲率半径不能过小，否则会在弯管内侧形成气流涡旋，拉高进气阻力，直接影响发动机的充气效率，因此建模过程中会对弯管段做顺滑的曲率过渡，内壁避免出现台阶、锐角等容易引发气流紊乱的结构。集成在弯管下方的安装支座并非冗余结构，一方面能够通过螺栓将歧管中段固定在发动机缸体的附属安装点上，分散两端连接位置的受力，避免车辆运行过程中管路受振动产生共振开裂，另一方面支座的加强筋结构沿着受力方向布置，能够在控制整体壁厚的前提下提升结构刚性，减少增压机型（若适配低增压版本）下管路受气压作用产生的形变。

从安装边界来看，这类歧管的轴向安装尺寸需要匹配气缸盖进气面到进气软管固定点的空间距离，法兰面的安装孔位完全对应气缸盖的螺纹孔位置，端部的卡箍连接段做了环形凸缘结构，能够保证橡胶软管套入后卡箍锁紧时的轴向定位，不会出现软管滑脱的问题。建模过程中需要重点校核弯管外壁与周边部件的最小间隙，发动机运行过程中会产生一定幅度的抖动，常温与热机状态下部件还会存在热膨胀量，因此间隙值需要预留足够的安全余量，避免运行过程中出现部件干涉磨损。

不同于塑料材质的进气歧管总成，这类金属材质的弯型连接歧管多用于靠近发动机缸盖的高温区域，能够承受进气侧的温度波动，同时材料本身的抗振性能更好，长期使用不会出现老化开裂的问题。结构设计时还需要考虑铸造工艺的可行性，所有转角位置都做了铸造圆角过渡，壁厚保持均匀，避免铸造过程中出现缩孔、浇不足的缺陷，安装支座与管路主体的连接位置做了圆弧过渡，减少应力集中点，提升部件的疲劳寿命。在实际的进气系统匹配中，这类歧管的内壁粗糙度也有明确要求，过于粗糙的内壁会增加气流沿程阻力，因此建模完成后导出的工艺图纸会明确内壁的加工要求，保证气路通畅。

对于三维建模从业者而言，搭建这类结构时不能只做外观曲面的复刻，需要结合实际装车的受力情况、工艺要求、安装边界做结构细节的完善，比如法兰面的密封槽结构、安装孔的倒角、加强筋的布置逻辑，都要符合实际工程应用的要求，不能只追求外观形似而忽略结构本身的功能属性。在做装配校核时，需要将歧管模型放入发动机整机的装配环境中，模拟极限工况下的部件位移，确认所有连接位置的可靠性，以及与周边部件的间隙满足设计要求，避免后续开模、试装阶段出现干涉、安装不上的问题。
