Humpage行星齿轮减速机结构三维设计

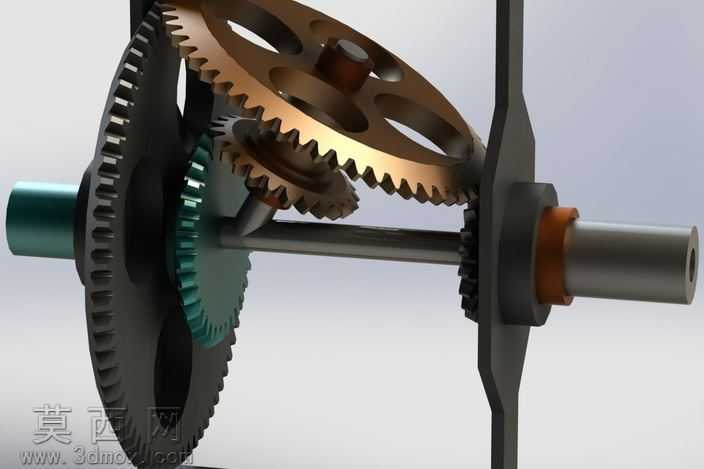

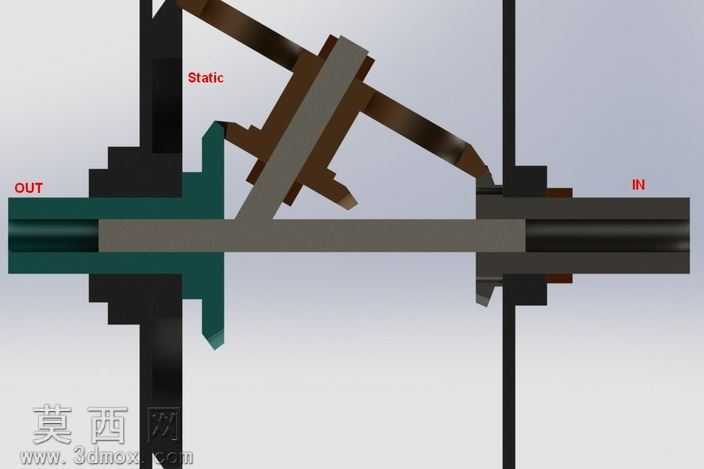

本作品为Humpage行星齿轮减速机的三维结构设计，采用三维建模软件完成全参数化零件建模与整机装配，完整复现该类行星齿轮减速器的经典传动结构。建模过程中首先对各传动齿轮进行参数化绘制，依据行星轮系的传动比要求匹配各齿轮的模数、齿数、齿宽参数，精准还原渐开线齿形的啮合特征，保证齿轮副的啮合间隙符合机械设计标准，避免传动干涉问题。针对输入轴、输出轴、行星架、固定支撑结构等零件，建模时严格遵循轴类零件、支撑类零件的设计规范，对轴肩定位、轴承安装位、键槽连接结构进行精细化建模，还原各零件的装配定位关系，确保整机装配后各传动部件同轴度符合设计要求。材质与渲染环节，针对不同零件匹配对应材质表现：钢制齿轮采用调质钢材质表现，还原金属切削加工后的细腻金属质感，对齿面进行轻微的光泽处理体现加工精度；输入输出轴采用合金钢材质，区分轴身加工面与轴端配合面的质感差异；支撑结构采用铸铁材质，表现出铸件的哑光厚重质感；紧固件等标准件采用发黑处理的钢材质感，通过材质差异清晰区分不同功能的零件，让整机结构层级一目了然。结构设计上，该减速机属于行星齿轮减速器的特殊结构类型，采用遮掩式齿轮传动布局，通过固定内齿圈、行星轮与太阳轮的配合实现大传动比减速输出，相比普通定轴轮系减速机，在同体积下可实现更大的传动比，同时传动平稳性更优，承载能力更强。建模过程中重点验证了各齿轮的传动路径合理性，通过装配干涉检查确认行星轮在公转与自转过程中与周边零件无运动干涉，各支撑轴承的安装位置可有效承载传动过程中的径向与轴向载荷，输入输出端的密封结构、定位结构均完整还原，可直接用于减速机结构教学、传动方案验证、非标设备选型参考等场景。渲染阶段采用柔和的工业产品布光方案，通过多角度光源突出齿轮啮合部位的结构细节，清晰展示各轮系的层级配合关系，让观看者可直观理解该类减速机的动力传递路径，整体模型结构完整，细节精度满足机械设计领域的展示与参考需求。
