卧式法兰安装齿轮减速电机三维结构

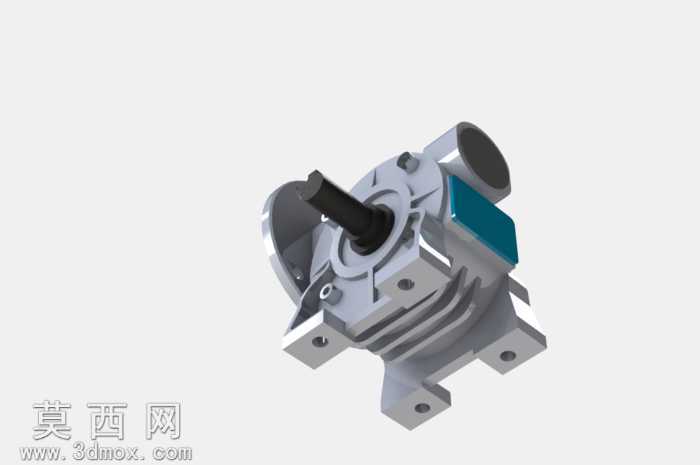

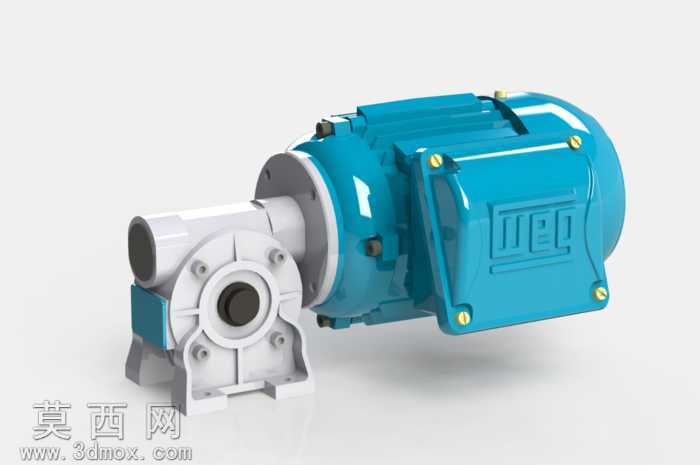

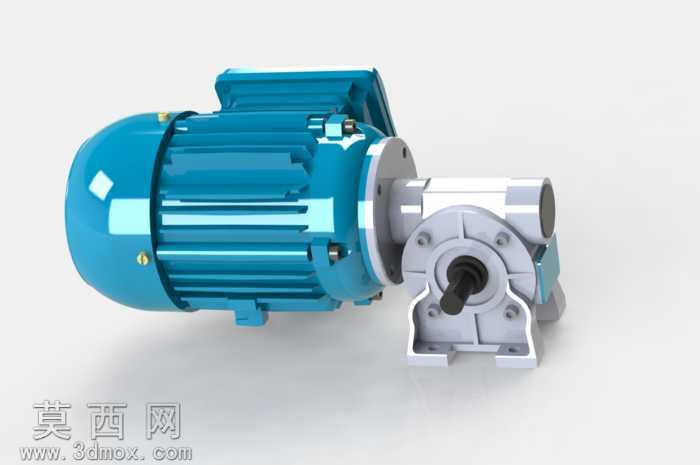

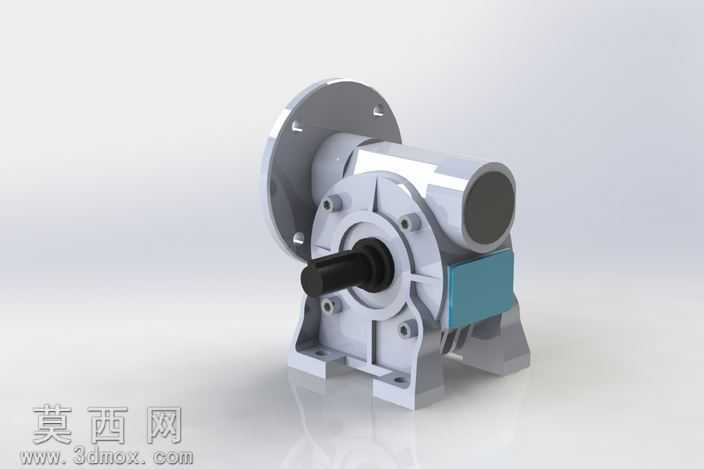

本作品为齿轮减速电机的三维建模成果，建模过程中首先对减速电机的整体结构进行拆解梳理，明确输入端电机腔体、中间齿轮减速腔体、输出轴端、安装法兰与底脚支座的层级装配关系，以保证各部件的装配公差符合常规工业产品的设计规范。建模阶段先搭建整体基准坐标系，以输出轴的中心轴线为核心基准，依次定位输入腔体、齿轮传动腔、安装法兰的相对位置，保证各连接端面的同轴度、平行度参数贴合实际产品的装配要求。针对壳体部分，采用实体拉伸结合切除的方式构建基础轮廓，对壳体表面的安装孔位、加强筋结构、散热凹槽逐一进行细节刻画，安装孔的沉头深度、螺纹孔规格均参考通用减速电机的行业标准设置，加强筋的厚度与排布兼顾结构强度与轻量化设计需求。齿轮传动部分按照定轴齿轮传动的啮合参数进行建模，齿廓曲线采用标准渐开线生成，保证齿轮副的啮合间隙处于合理范围，还原减速结构的动力传递路径，输入侧与电机腔体的连接定位、输出轴的轴肩定位、轴承安装位的尺寸都经过反复校验，避免出现装配干涉问题。材质与渲染阶段，为电机壳体与减速腔体赋予哑光银灰色金属材质，模拟铝合金压铸壳体的表面质感，输出轴部分赋予高光亮面的钢材材质，区分不同部件的材质属性，侧方的接线盒盖板赋予蓝灰色工程塑料材质，还原真实产品的材质差异；渲染时采用柔和的工业产品布光方案，主光源从斜上方投射，勾勒出壳体的轮廓与结构转折，辅助光源补全暗部细节，避免安装孔、加强筋等凹陷结构出现死黑区域，清晰展现各部分的结构特征。整体设计兼顾结构还原度与展示效果，既准确还原了齿轮减速电机的装配逻辑与细节特征，也通过合理的材质与渲染设置直观呈现产品的外观特点，可用于传动部件结构展示、机电产品选型参考等场景。
