畜类生皮处理用卧式辊架结构装置

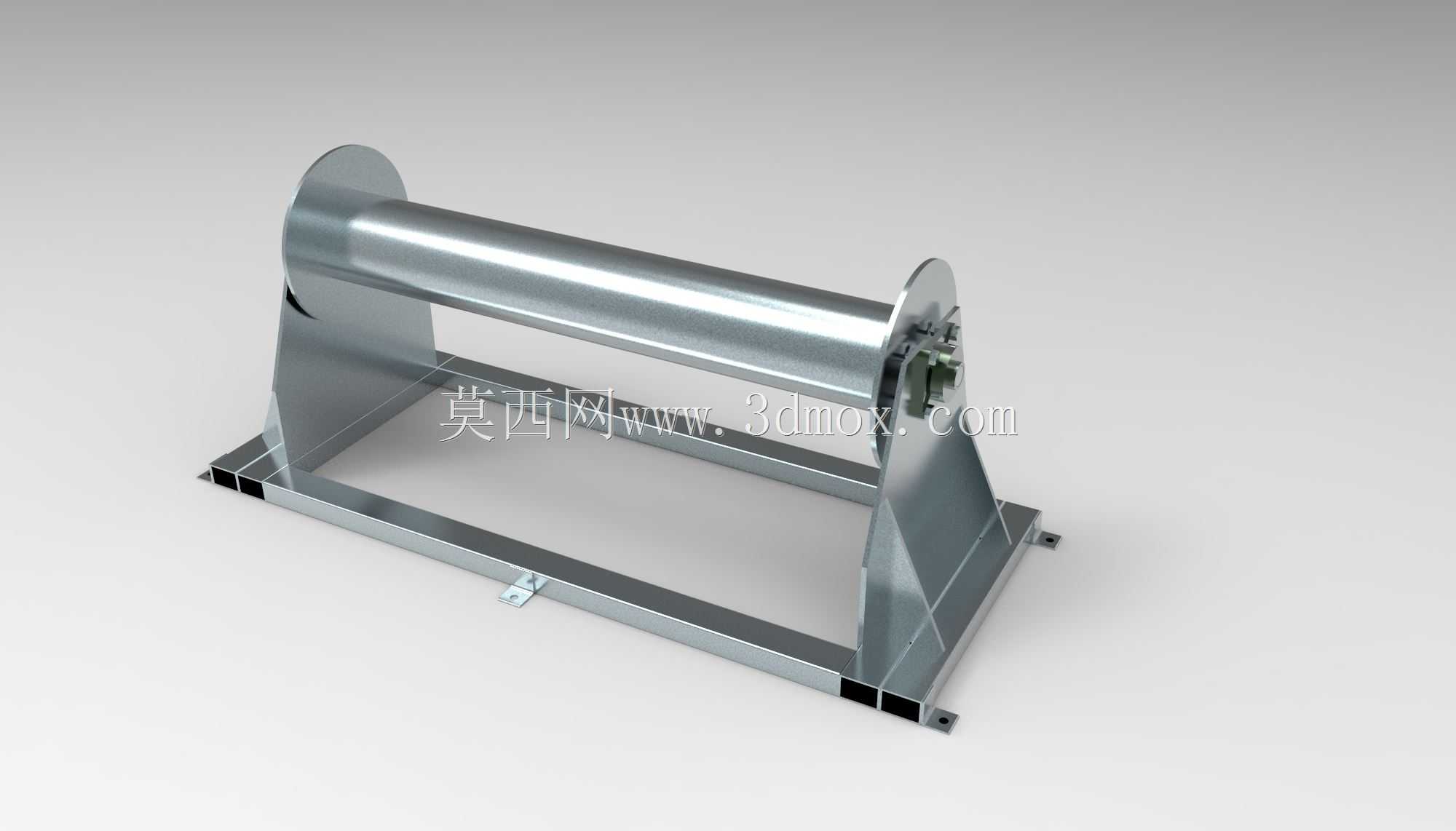

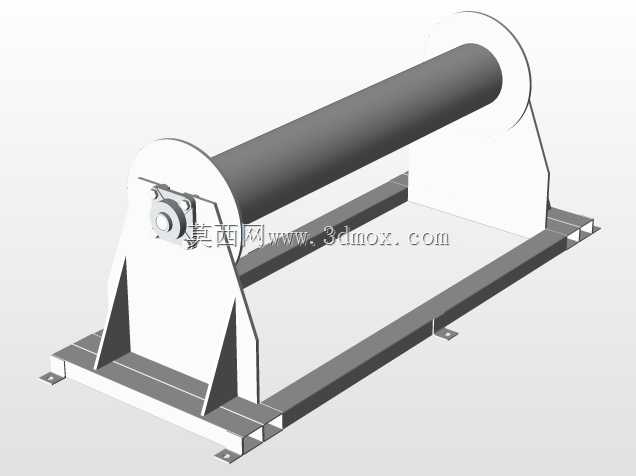

　　在畜禽屠宰加工的生皮预处理工段，这类卧式辊架结构是生皮剥皮、展平工序里的常用辅助工装，主要用于承接刚剥离的鲜生皮，为后续的皮张修整、去残肉、晾晒或盐渍工序提供稳定的支撑载体。区别于传统的木质或水泥临时支架，该金属结构的辊架整体采用不锈钢材质加工，适配屠宰加工车间高湿、高腐蚀的作业环境，不会因长期接触血水、消毒水出现锈蚀剥落，避免对皮张造成异物污染。从结构设计逻辑来看，整体采用对称式双立板支撑结构，底部为矩形框式焊接底座，四个角位预留了螺栓安装孔，可直接通过膨胀螺栓固定在车间水泥地面，或者与配套的输送线机架做刚性连接，作业过程中不会因拉扯生皮的外力出现架体偏移、晃动。中间的主支撑辊为空心薄壁不锈钢管结构，

　　两端通过带座轴承与两侧立板连接，辊面做镜面抛光处理，粗糙度控制在Ra0.8以下，既可以减少生皮在辊面拖动时的摩擦阻力，也能避免辊面的毛刺、凸起划伤皮张表层，影响成品皮革的品级。两侧立板与底座之间采用三角加强筋焊接，筋板厚度与立板厚度保持一致，可承受单侧最大150kg的竖向载荷，满足整张成年牛皮平铺放置时的承重需求，不会出现立板变形、焊缝开裂的问题。主支撑辊的一端预留了外接驱动的连接位，可根据产线需求加装链轮或者带轮，实现辊体的低速转动，辅助作业人员调整生皮的铺展角度，无需人工反复拖拽整张皮张，降低作业人员的劳动强度。底座的横向框梁中间设置了接地端子安装位，可直接连接车间的静电接地网，避免冬季干燥作业时，

　　皮张与辊面摩擦产生的静电引燃作业区域的消毒酒精等易燃物料，符合食品加工车间的安全作业规范。从安装边界尺寸来看，该辊架的整体宽度适配常规的生皮转运小车宽度，底座的安装孔位间距与车间现有预处理工位的预埋螺栓位置通用，无需对现有工位的地面做二次改造即可直接安装替换。辊面的安装高度设置在1.1米，匹配成年作业人员站立操作的舒适高度，作业人员无需过度弯腰或者抬手即可完成皮张的铺展、修整操作，长期作业不易产生肌肉疲劳。在实际使用场景中，该辊架除了用于牛皮的剥皮辅助作业，也可适配羊皮、猪皮等不同幅面的生皮处理需求，只需在主辊上加装适配的限位套即可调整有效支撑宽度，无需更换整个架体。架体的所有焊接位置都做了圆弧过渡打磨，没有直角锐边，

　　避免作业人员操作过程中被划伤，所有外露的紧固件都采用不锈钢内六角螺栓，螺栓头完全沉于安装面以下，不会勾挂皮张或者作业人员的工作服。两侧立板的上部做了圆弧收边处理，既可以提升架体的整体结构强度，也能在皮张搭放时避免锐角割破皮张的边缘部位。对比传统的固定式支架，该带转动辊的结构可让皮张在架体上实现360度的转动调整，作业人员在处理皮张背面的残肉、脂肪时，无需绕着架体来回走动，站在原位即可转动辊体完成所有面的处理作业，单张皮的处理时间可缩短近30%。底座的框式结构下方预留了100mm的离地间隙，方便车间日常的冲洗清洁，不会在架体底部堆积血污、皮屑等杂物，满足食品加工车间的卫生清洁要求，清洁时可直接用高压水枪冲洗架体所有位置，不会出现清洁死角。
