带孔平皮带动力输送装置结构设计

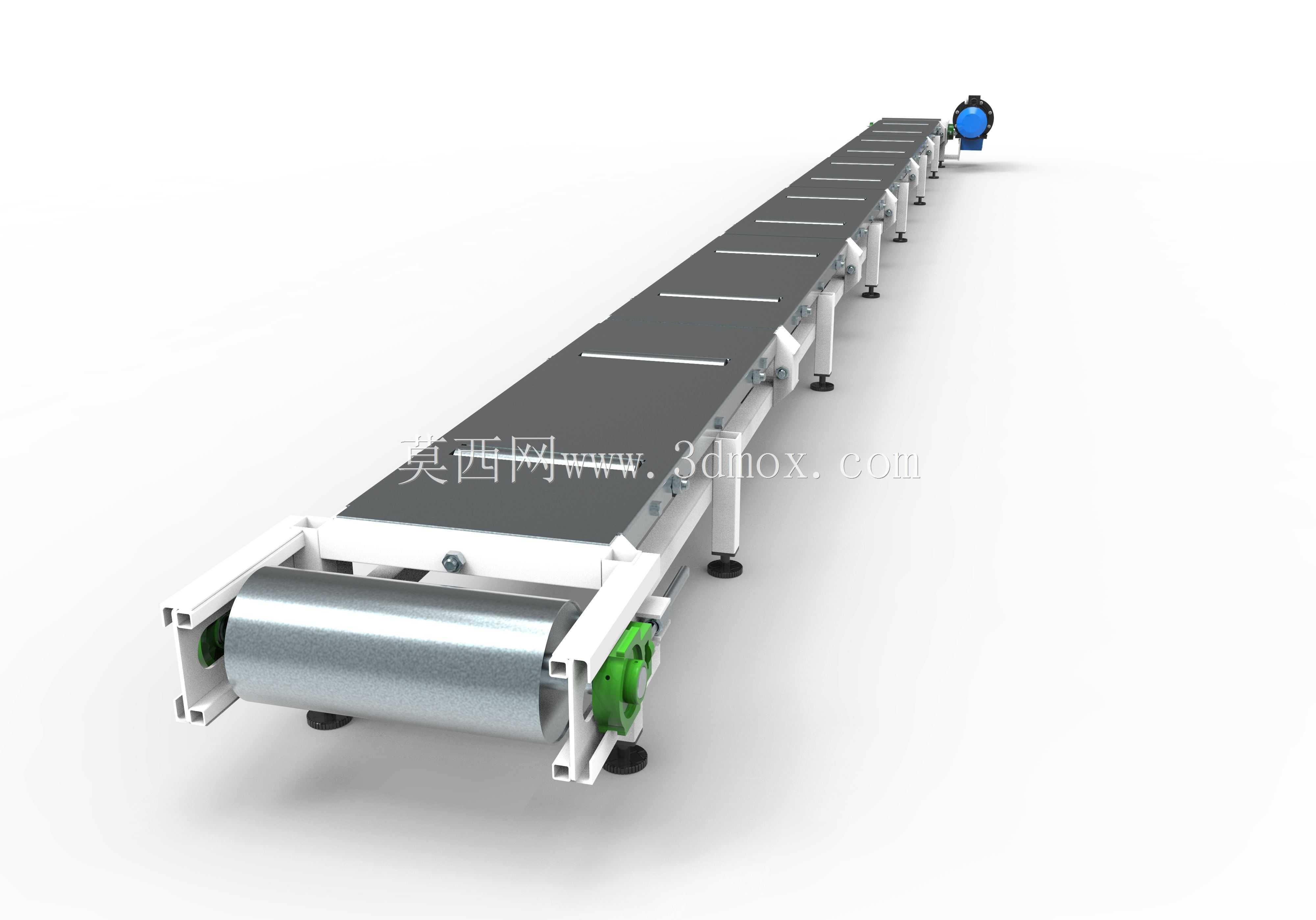

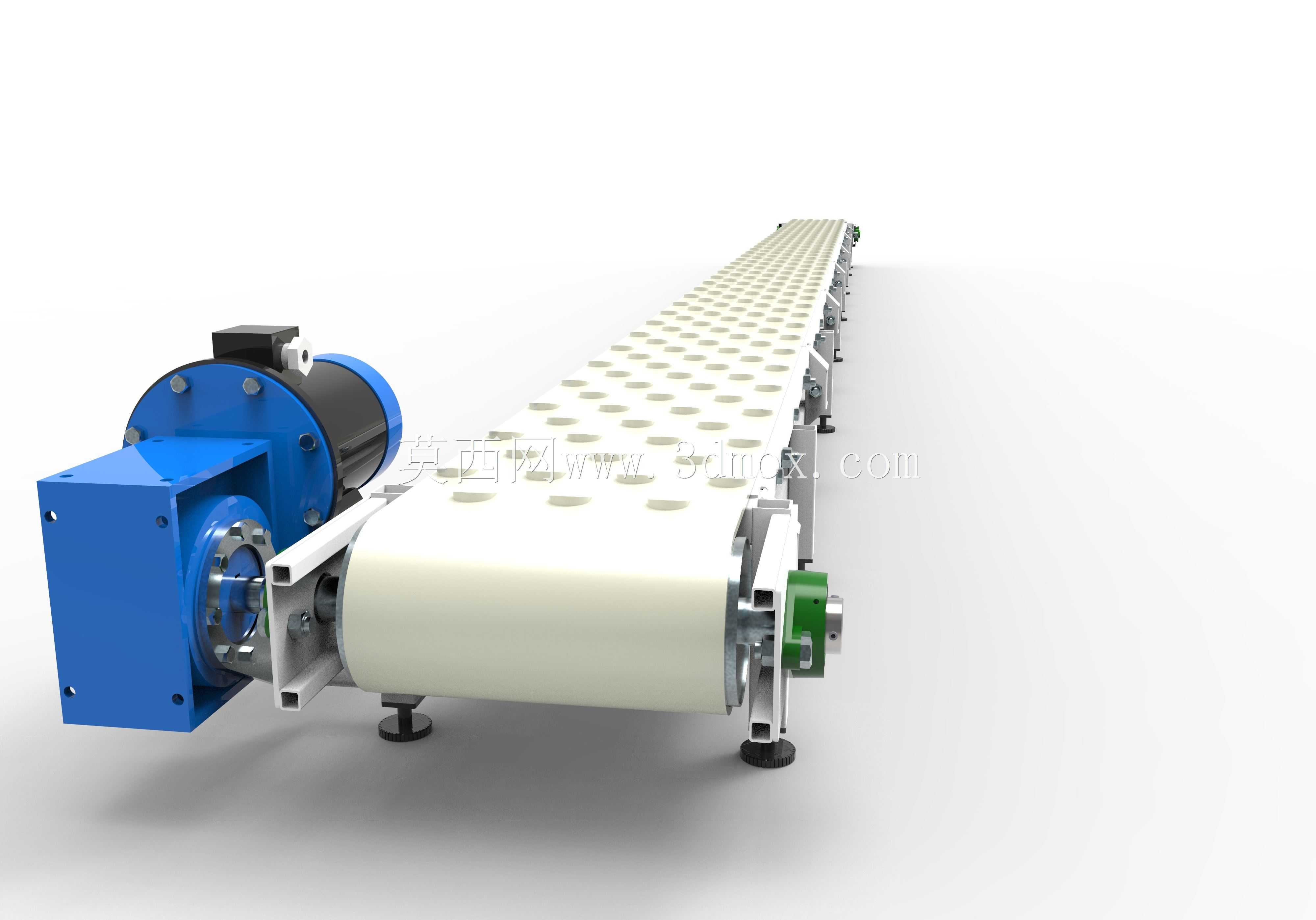

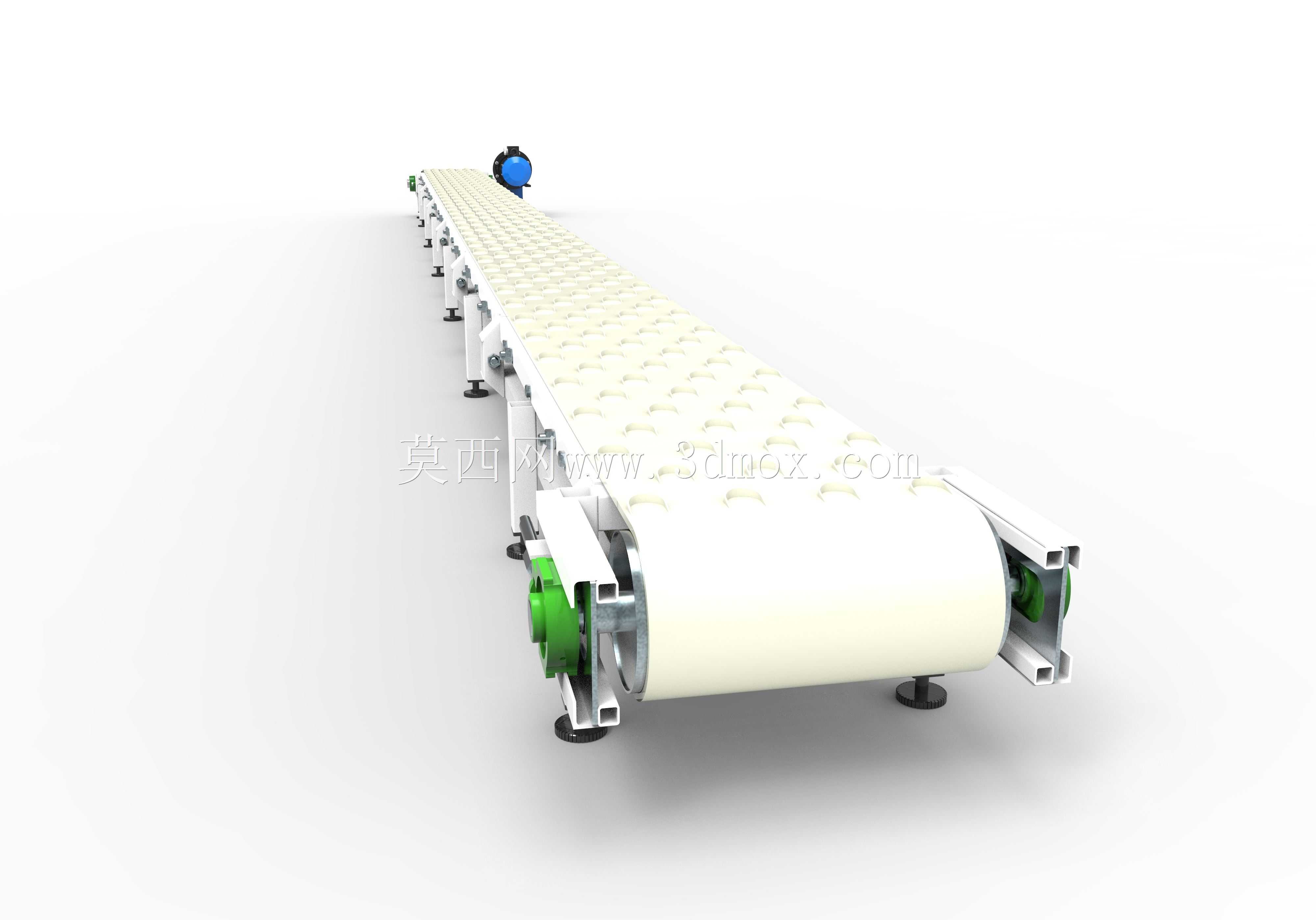

　　这款带孔平皮带输送装置，主要面向轻工生产、电子组装、食品包装等行业的短距离物料转运场景，可适配片状、小型盒装类工件的平稳传送，带面的均匀开孔设计，能配合产线的负压吸附定位需求，避免轻质工件在输送过程中出现滑移、偏位问题，尤其适配需要在输送过程中完成喷码、检测、分拣工序的工位衔接。从结构设计逻辑来看，驱动端采用侧装式减速电机直连驱动辊的布局，省去了额外的链传动、带传动过渡结构，既压缩了设备整体的横向安装空间，也减少了传动环节的功率损耗，驱动辊表面做了滚花防滑处理，能避免皮带长期运行出现打滑丢转的问题。张紧结构设置在从动端两侧，通过调节螺栓可精准控制皮带张紧度，调节行程预留了足够的皮带蠕变补偿量，无需频繁拆解设备即可完成日常维护调整。

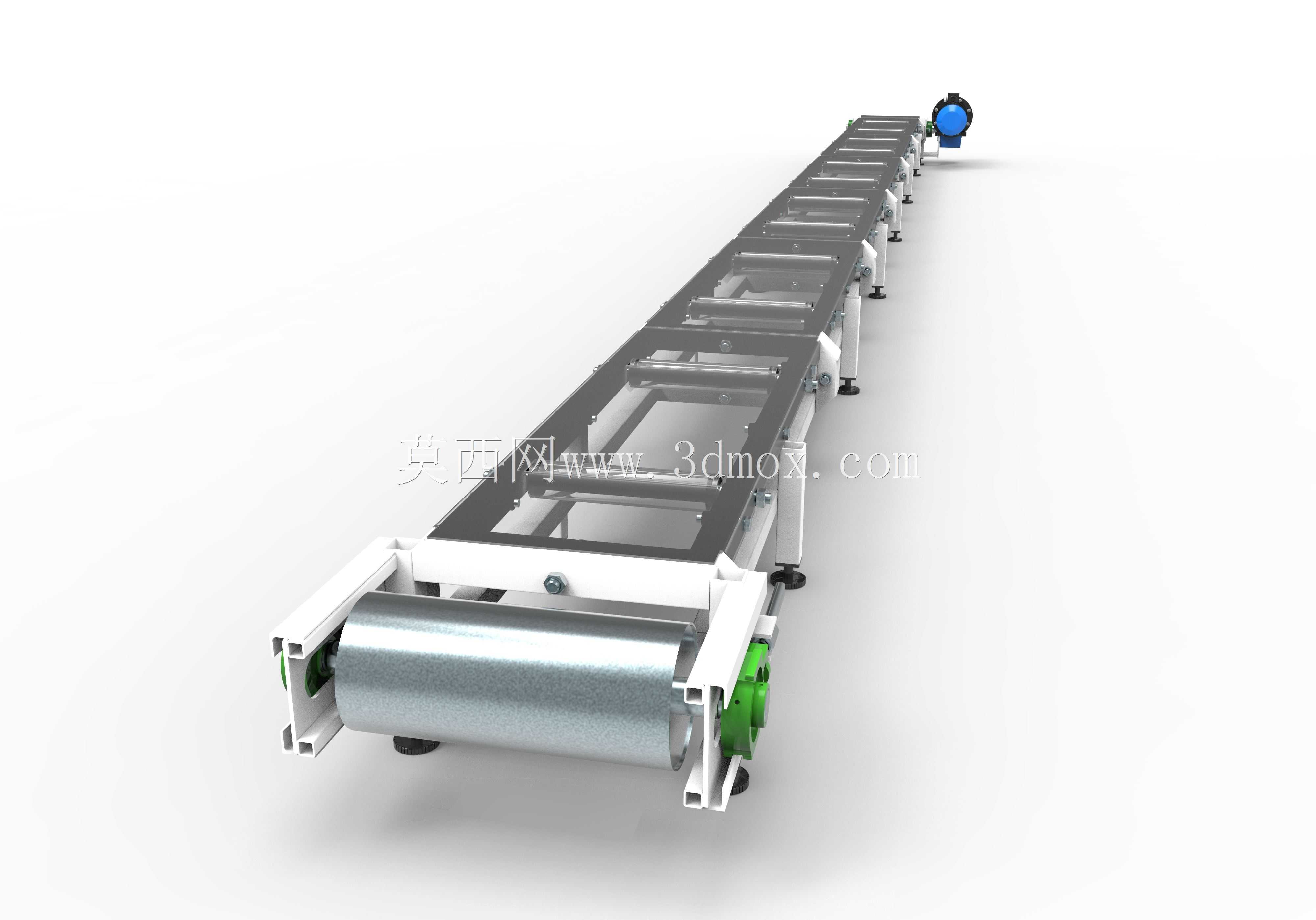

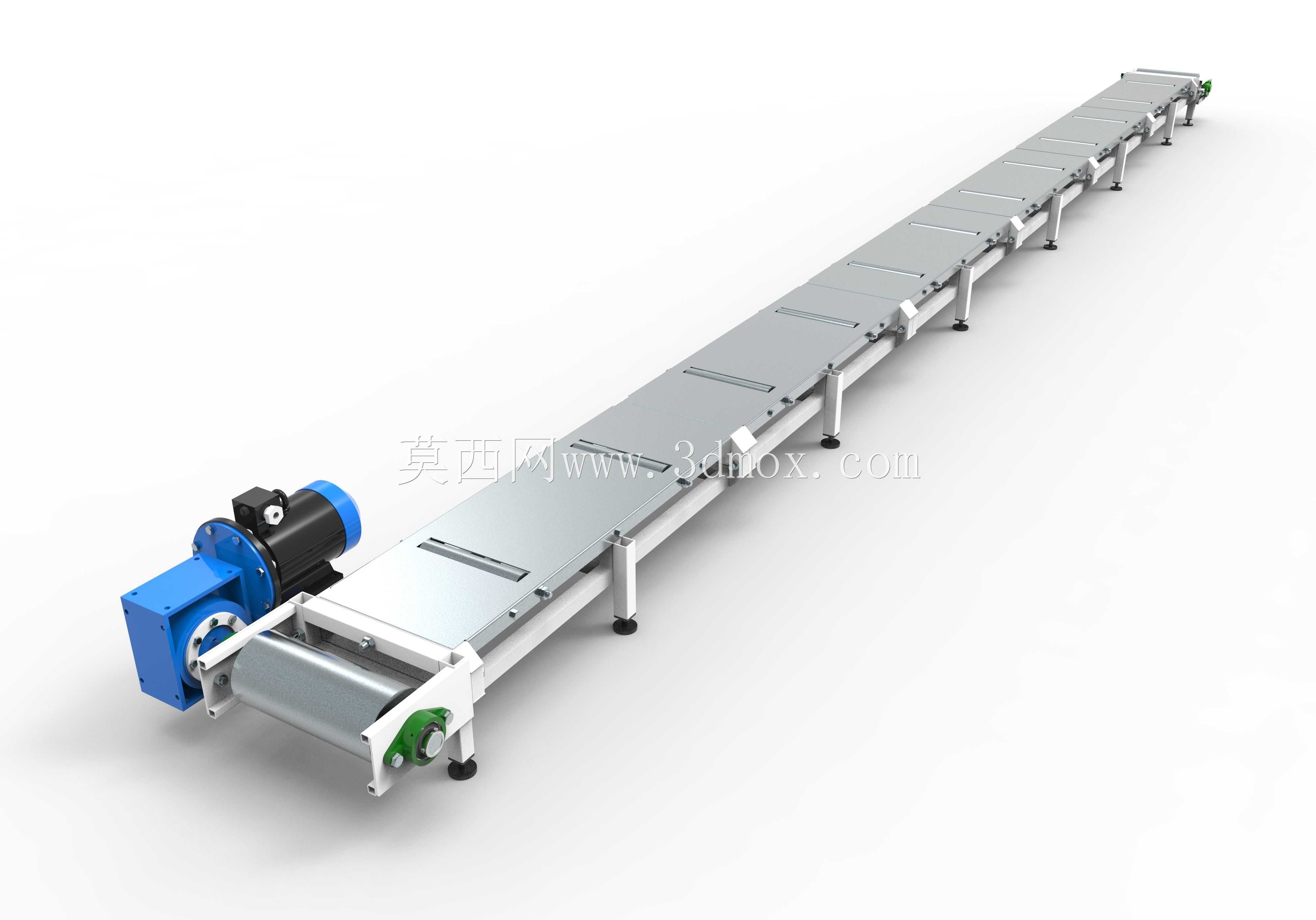

　　设备底部配置可调式脚杯支撑，可根据现场安装地面的平整度调整整体水平度，调节范围覆盖±15mm的高度差，能适配多数车间的地面安装条件，无需额外制作安装基座。线体主体框架采用工业铝型材拼装结构，兼顾结构强度与轻量化需求，侧边预留的标准槽位可直接加装光电传感器、挡停机构、导向护栏等附属配件，无需二次打孔加工，能快速适配不同产线的定制化改造需求。皮带下方设置了多组承托托板，可避免长距离输送时皮带受物料重力作用出现下凹变形，保证输送面的平面度误差控制在合理范围内，对于有平面度要求的检测工位，该结构能有效降低检测误差。驱动端的轴承座采用剖分式安装结构，后期更换轴承、维护密封件时无需拆解整个驱动总成，可大幅缩短设备停机维护的时间。从安装边界来看，

　　该线体宽度方向的最大外轮廓尺寸以驱动电机的外伸端为极限，安装时需在电机侧预留不小于100mm的散热与维护空间，线体两端的辊筒中心距即为输送有效行程，进料端与出料端可直接对接其他生产设备的出料口、上料机构，衔接处的高度差可通过脚杯调节完成适配。整体结构没有冗余设计，所有受力部件均经过载荷校核，可满足常规轻型工件20kg/m线载荷的连续输送需求，运行过程中噪音低、运行平稳，不会对周边精密检测工序造成振动干扰。
