欧式十字护手长剑三维结构设计

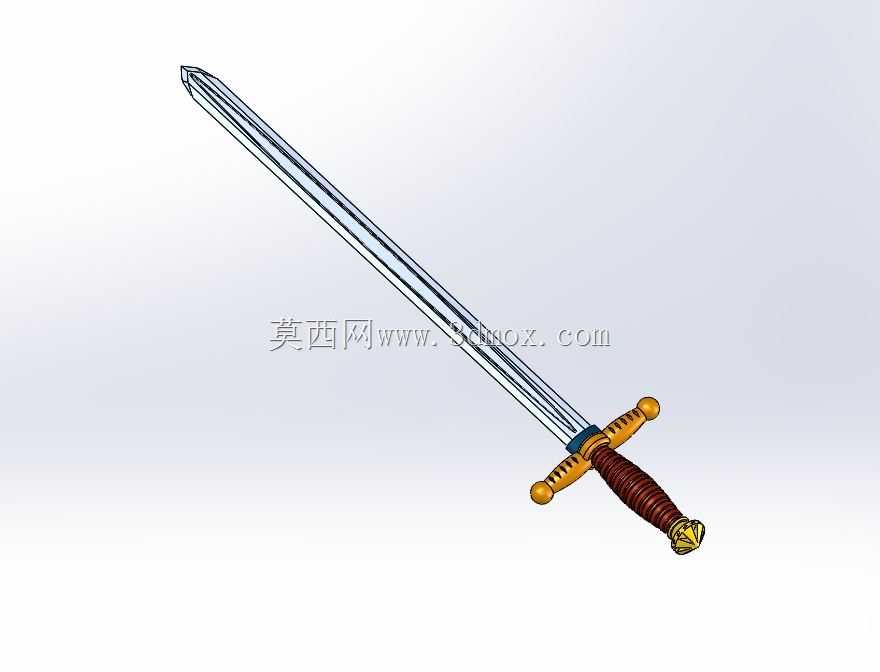

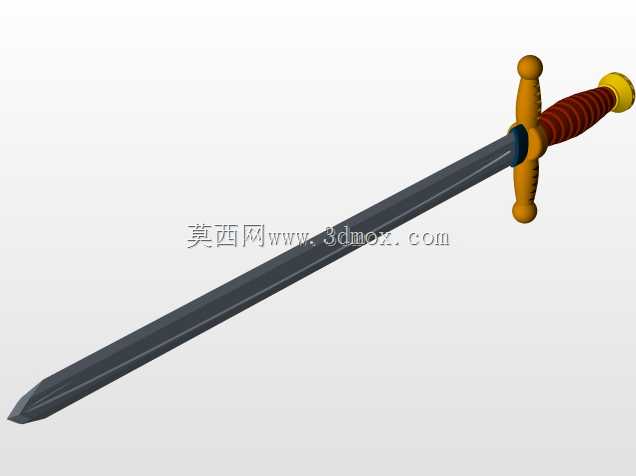

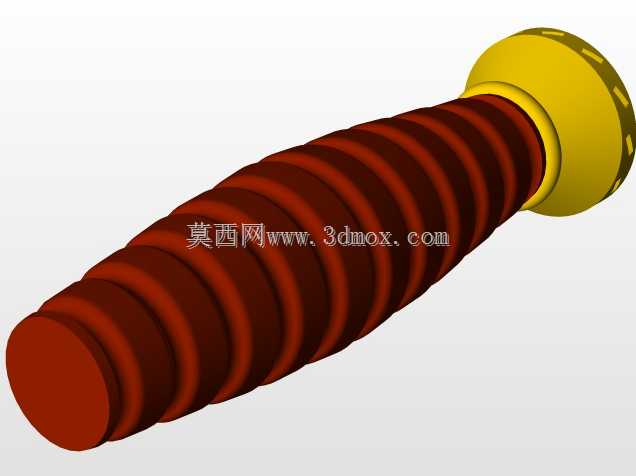

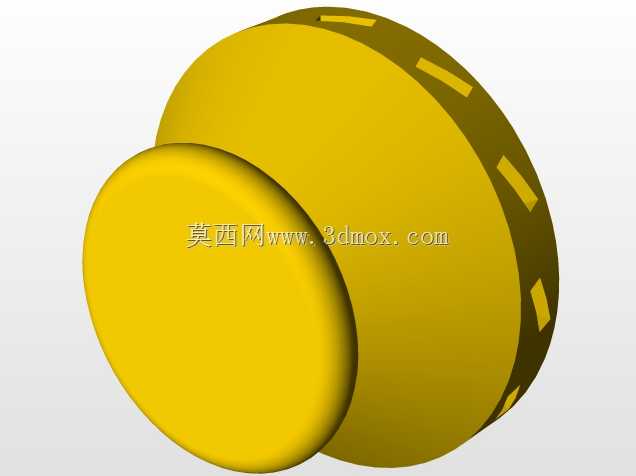

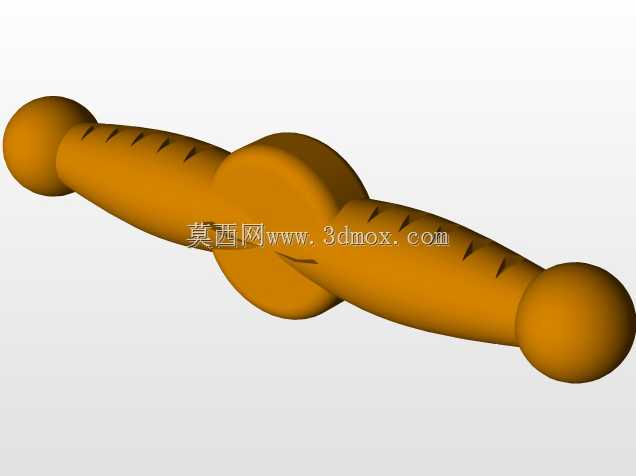

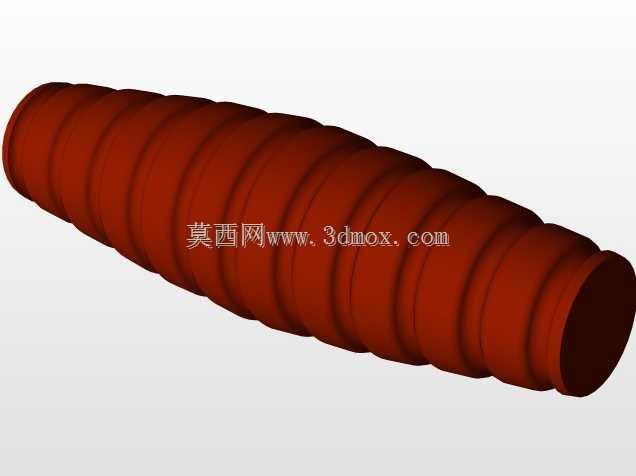

本次完成的长剑三维结构设计，可覆盖多类实际应用场景，既可以作为影视道具制作环节的结构参考蓝本，为道具加工环节提供精准的尺寸与装配依据，避免传统手工打样反复修模的材料浪费；也可作为金属工艺摆件开发的设计母版，支撑后续铸模、抛光、表面处理等全流程工序落地；同时还能为冷兵器文化复原类研究提供可量化的结构参考，还原传统兵器的配重逻辑与握持手感。从实际用途层面看，该设计并非单纯的外观复刻，而是充分考虑了不同使用场景下的结构合理性：作为影视道具使用时，可通过调整各部件的材质参数，在保证外观还原度的前提下控制整体重量，适配演员长时间持握拍摄的需求；作为工艺摆件生产时，各部件的拆分结构可适配不同的加工工艺，剑身可采用蚀刻工艺做纹理处理，护手与柄首可采用铸铜工艺做复古做旧效果，握柄可适配缠绳、包皮等不同的表面装饰工艺，无需二次修改结构即可满足不同档次产品的生产需求。从功能特性上看，该结构严格遵循传统长剑的配重逻辑，剑身采用双开刃设计，中部起脊提升结构刚性，在模拟劈砍、刺击动作时可保证力的传导路径顺畅，不会出现结构应力集中的问题；十字护手采用两端配重球设计，既可以在格挡动作中起到锁止对方兵器的作用，也能调整整剑的重心位置，将重心控制在护手前3至5厘米的合理区间，保证持握时的操控灵活性；握柄采用缠绕纹理设计，可增大握持时的摩擦力，即使手部出汗也不会出现打滑问题；柄尾的配重首既可以调整整剑的整体配重平衡，也能在近身动作中作为钝击结构使用，同时还能起到锁紧握柄与剑身连接结构的作用，避免长期使用后出现部件松动的问题。设计思路上，首先从传统长剑的实际使用逻辑出发，先确定整剑的重心区间，再反向推导各部件的重量分配比例：剑身长度占整剑总长的75%左右，重量占整剑总重的60%，保证刺击时的穿透力；护手与柄首的重量占整剑总重的25%，用来平衡剑身的前端重量，避免整剑头重脚轻影响操控；握柄长度根据成年人手掌宽度设计，可适配单手握持与双手辅助握持的不同需求。外形尺寸与安装边界层面，整剑总长控制在110厘米左右，其中剑身长82厘米，最宽处为5厘米，剑身从护手位置向剑尖位置均匀收窄，厚度从靠近护手位置的8毫米向剑尖逐步递减至2毫米，保证剑尖的穿刺性能同时兼顾剑身的结构强度；护手横向长度为22厘米，两端配重球直径为2厘米，护手与剑身连接位置设置方形定位槽，与剑身根部的定位台配合，保证装配后不会出现周向转动；握柄长度为18厘米，直径为3厘米，表面设置深度1毫米的螺旋缠绕槽，适配各类缠裹装饰材料的安装，握柄内部为中空结构，可穿过剑身的延伸尾茎，通过柄首的螺纹结构锁紧，装配后各部件的连接间隙控制在0.1毫米以内，不会出现晃动问题；柄首最大直径为4厘米，内部设置M8的标准螺纹孔，与剑身尾茎的外螺纹配合，装配后柄首端面与握柄端面完全贴合，无突出结构影响握持。在结构细节处理上，剑身表面的双血槽设计并非单纯的装饰结构，而是可以在保证剑身结构刚性的前提下降低整体重量，同时在穿刺动作中形成排气通道，降低刺入阻力；护手与剑身连接位置设置弧形过渡面，避免应力集中导致的结构断裂问题；握柄的螺旋槽纹理走向与握持时的手指施力方向匹配，可进一步提升握持的稳定性；所有金属部件的边缘都做了R0.5的圆角处理，作为工艺摆件使用时不会出现划伤手部的问题，作为影视道具使用时也可避免拍摄过程中出现意外伤害。
