动漫风格冷兵器长剑三维结构设计

　　这款长剑的三维结构设计，最初的需求锚定在动漫周边道具复刻、主题展馆陈列摆件以及文创工艺藏品开发几个核心场景，区别于实战类兵器的结构逻辑，整个设计在还原动漫设定视觉张力的同时，兼顾了实体加工的结构合理性与装配可行性。从结构拆分来看，整体分为剑身、护手、握柄、尾配重四个核心装配单元，各单元之间采用定位止口加过盈配合的连接方式，不需要额外粘接剂即可完成预固定，若用于金属材质加工，可在止口位置预留点焊位，若采用光敏树脂3D打印制作，则可直接在配合面涂抹光敏胶进行固化连接，适配多种加工工艺的生产需求。剑身部分采用渐变菱形截面设计，从靠近护手位置的厚壁结构逐步向剑尖收窄，靠近护手段的截面厚度控制在8mm，既保证了整剑的结构刚性，

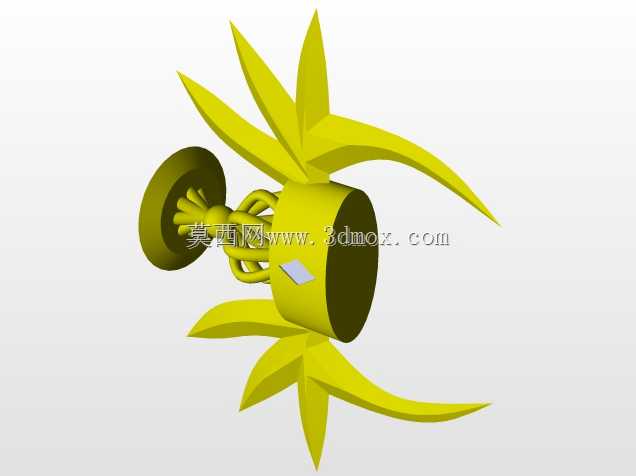

　　避免搬运或陈列过程中出现剑身弯折变形的问题，又通过截面的渐变收窄模拟出利刃的视觉效果，剑身表面做了高光弧面处理，不需要额外做开刃结构，完全符合陈列道具的安全规范，剑身总长度控制在900mm，宽度从护手处的40mm线性收窄至剑尖的2mm，整体重心落在靠近护手前120mm的位置，即使单手持握也不会出现头重脚轻的晃动感，适配cosplay表演过程中的长时间持握需求。护手部分是整个设计的视觉核心，采用八瓣放射状叶形结构，每一片叶形结构都做了15度的向后倾角，既还原了原作设定的张扬造型，又避免了直角外伸结构在搬运过程中出现磕碰断裂的问题，每片叶形结构的根部做了R3的圆角过渡，分散应力集中点，即使采用PLA材质进行FDM打印，

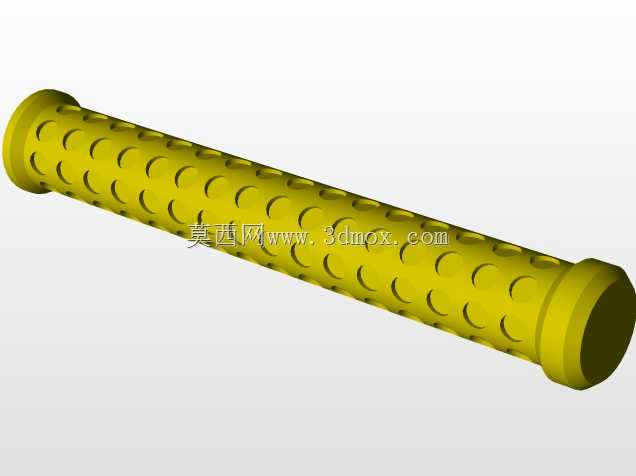

　　也不会出现根部断裂的情况；护手中心位置预留了直径12mm的贯穿孔，刚好匹配剑身尾部的定位轴，装配时可直接将剑身从护手中心穿入，定位轴长度预留20mm，插入握柄内部的定位孔后，可实现三个部件的同轴度定位，装配后整剑的同轴度误差可控制在0.5mm以内，不会出现剑身歪斜的问题。握柄部分采用滚花防滑纹理设计，纹理深度控制在1mm，既模拟了传统兵器缠绳握柄的视觉质感，又能增加持握时的摩擦力，即使佩戴手套进行表演持握，也不会出现打滑脱手的情况；握柄内径预留了15mm的空腔，一方面可以降低整剑的整体重量，将整剑总重量控制在1.2kg以内，降低长时间持握的负重感，另一方面空腔内可以预留配重块安装位，根据不同使用场景调整整剑重心——如果用于表演道具，

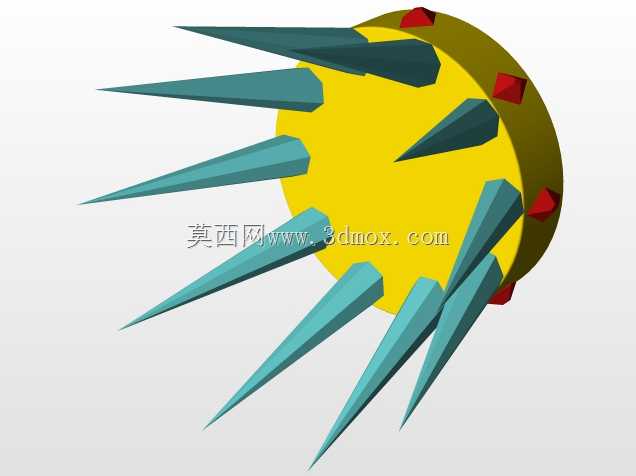

　　可减少配重块重量，降低持握负担，如果用于工艺摆件陈列，可增加铅质配重块，提升整剑的压手感，模拟金属兵器的持握质感。握柄尾部的尾椎结构做了放射状尖刺造型，每根尖刺都做了R2的圆角钝化处理，避免尖锐边角造成划伤，尾椎内部同样设计了连接螺孔，可通过M6的螺丝与握柄内部的定位柱锁紧，实现整剑的轴向固定，避免长期摆放过程中出现部件松脱的问题。从安装边界来看，整剑最大外轮廓尺寸为980mm180mm60mm，若搭配陈列展架，展架的支撑托位置需要对应剑身距离护手200mm以及握柄距离尾椎100mm的两个受力点，托块采用U型开口设计，开口宽度预留25mm，可稳定承托整剑，不会出现滑落风险；若用于cosplay道具携带，可将整剑拆分为剑身、护手握柄总成两个部件，拆分后最长单元尺寸为900mm，可装入常规的道具运输箱内，运输过程中在叶形护手位置包裹缓冲泡棉，即可避免突出结构出现磕碰损坏。整个设计过程中，对所有外凸结构都做了应力校核，尤其是护手的八瓣叶形结构，通过有限元分析模拟10N的侧向受力，结构最大形变量为0.2mm，远低于材料的形变阈值，完全满足日常陈列、表演持握的使用强度要求；所有配合面的公差都按照IT7级精度预留，不管是采用机加工、3D打印还是树脂翻模工艺，都能实现顺畅装配，不需要后期进行大量的打磨修配，可有效缩短实体制作的周期。
