工业用围裙工作服立式清洗装置结构设计

在食品加工、生物医药、精细化工、无尘车间这类对作业人员着装洁净度有明确要求的生产场景中，作业人员穿戴的防水围裙、分体式工作服下摆、防护套袖等织物类防护用品，每班作业结束后都需要完成表面污渍、残留物料的清洁，传统的清洗方式要么是手持水管在普通水槽内冲洗，污水容易飞溅污染周边地面，清洁效率低且无法保证附着的顽固污渍被彻底冲净，要么是统一收集后送洗衣房批量清洗，周转周期长，无法满足当班复用的需求，这款立式清洗装置就是针对这类一线清洁痛点开发的专用工装设备。

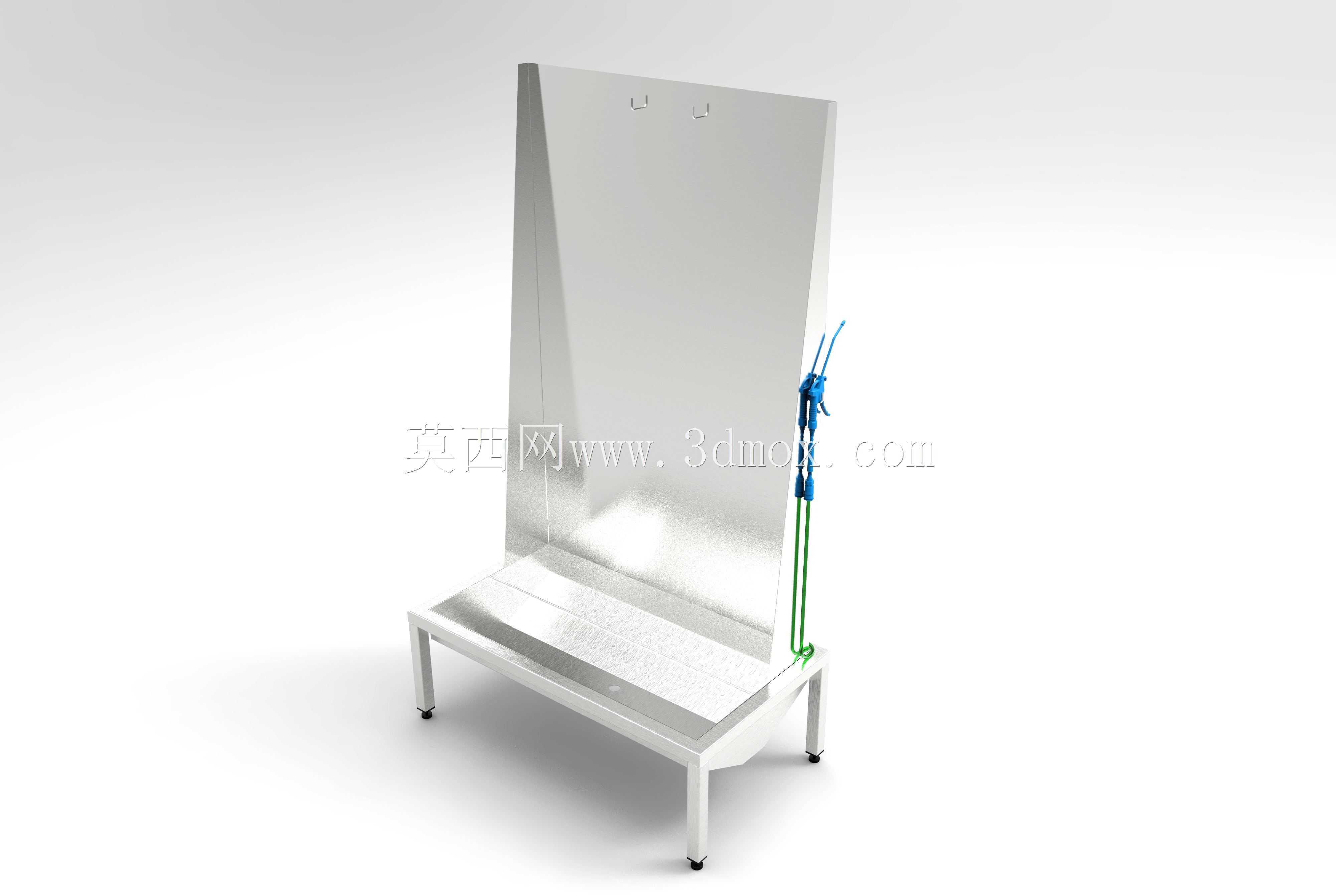

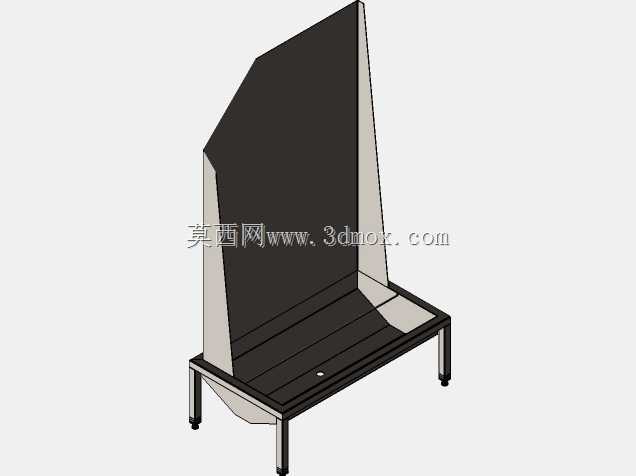

从结构设计逻辑来看，整套装置采用立式落地布局，主体支撑结构选用食品级304不锈钢板材折弯焊接成型，所有外露棱边都做了R3以上的圆角钝化处理，避免清洁作业时剐蹭作业人员的衣物或是皮肤，整体没有多余的装饰性结构，所有外露面都设计成易擦拭的光滑平面，不存在容易积藏污垢的卫生死角，符合洁净作业区域的设备卫生设计要求。设备底部是一体化冲压成型的接水托盘，托盘边缘做了25mm高的挡水边，能完全承接清洗过程中流下的污水，托盘底部设置了带水封的排水接口，可直接对接车间的污水排放管网，避免清洗污水漫流到车间地面造成湿滑隐患，托盘下方的四根支撑腿采用直径32mm的不锈钢圆管制作，腿底安装可调节高度的防滑橡胶脚杯，能够适应车间地面不平整的安装条件，调节范围在0-20mm之间，保证设备放置后整体水平，不会出现晃动倾斜的问题。

设备上部的立式背板高度设计为1600mm，宽度为600mm，背板顶部预留了两个挂装孔位，既可以直接靠墙面放置通过脚杯调平使用，也可以通过膨胀螺栓穿过挂装孔将设备固定在墙面上，进一步提升设备放置的稳定性，适配不同车间的空间布局条件。背板右侧集成安装了带弹簧自动收卷结构的喷淋软管，软管末端搭配高压手持喷枪，喷枪自带流量调节扳机，可根据污渍的附着程度灵活调整出水压力，弹簧收卷结构能够在喷枪使用完毕后自动将软管收回，避免软管随意拖垂在地面造成磕碰或是绊倒过往人员，同时也能减少软管长期弯折造成的老化破损问题。背板表面设计成微向后倾斜5°的角度，清洗时将待清洁的围裙或是工作服挂在背板顶部的两个可拆卸挂钩上，衣物自然垂落贴合在背板表面，冲洗时的污水会顺着背板表面直接流入下方的接水托盘，不会顺着衣物流到作业人员的鞋面上。

在实际使用过程中，作业人员只需要将换下的待清洁围裙、工作服下摆挂在背板的挂钩上，手持喷枪对准衣物表面的污渍区域逐次冲洗即可，相比传统的水槽清洗方式，这种立式挂洗的方式能够让衣物表面完全展开，不存在折叠遮挡的清洁盲区，附着在织物表面的物料残渣、油污、粉尘都能被高压水流直接冲落，清洁效率比传统方式提升60%以上，而且整个清洗过程中污水全部被接水托盘收集，不会造成周边区域的污染。设备的接水托盘内部还设计了可拆卸的过滤网板，能够拦截冲洗下来的织物纤维、较大块的物料残渣，避免这些杂物进入排水管道造成堵塞，过滤网板采用提篮式结构，日常清理时只需要直接提起网板倒掉截留的杂物即可，不需要拆解设备主体，维护操作十分简便。

从安装边界条件来看，整套设备的落地占地面积仅为0.36㎡，长度600mm、宽度600mm，安装时只需要预留出设备本体占地加上前方800mm的操作空间即可，不需要占用大面积的车间区域，即使是空间比较紧凑的车间更衣区、洁净区入口处也能灵活布置。设备的进水接口设置在背板后侧下方，采用标准4分DN15的外螺纹接口，可直接对接车间的自来水管网，工作进水压力要求在0.2-0.4MPa之间，不需要额外配置增压水泵就能满足喷淋冲洗的压力需求，排水接口为DN50的PVC管接口，和常规车间排水管道的尺寸完全匹配，现场安装时只需要完成进水、排水管道的对接即可投入使用，不需要复杂的安装调试流程。

在细节设计上，所有不锈钢板材的连接位置都采用连续氩弧焊焊接，焊道经过打磨抛光处理，和母材表面齐平，不存在缝隙残留污水造成锈蚀的问题，喷枪的握持位置包裹了防滑橡胶套，即使手上沾有水渍也能稳定握持不会打滑，支撑腿的脚杯底座采用耐油橡胶材质，和地面接触时不会滑动，同时也不会划伤车间的环氧地坪或是瓷砖地面。考虑到不同使用场景的需求，背板上的挂钩采用可拆卸式设计，可根据待清洁物品的尺寸更换不同长度的挂钩，除了清洗围裙和工作服之外，也可以用来清洗防护面罩、防水套袖、小型工具篮等其他需要冲洗的作业用品，拓展了设备的使用范围。整套设备没有复杂的电气控制结构，纯机械结构的设计故障率极低，日常只需要定期清理过滤网板、检查软管是否有破损即可，几乎不需要额外的维护成本，非常适合各类生产车间的一线清洁场景使用。
