多列圆柱电芯成组排布固定结构

项目分类:机械图纸 发布时间:2021-11-01 ID:355524
  • 多列圆柱电芯成组排布固定结构
  • 多列圆柱电芯成组排布固定结构
  • 多列圆柱电芯成组排布固定结构
  • 多列圆柱电芯成组排布固定结构
  • 多列圆柱电芯成组排布固定结构
  • 多列圆柱电芯成组排布固定结构
  • 多列圆柱电芯成组排布固定结构

在新能源储能、轻型动力pack的结构设计环节,圆柱电芯的成组排布直接决定了模组的空间利用率、散热效率与装配可靠性,本次呈现的结构针对18650或同规格圆柱电芯的多列密集排布场景做了针对性的结构优化。从实际应用场景来看,这类排布结构常见于小型储能电源、电动两轮车动力模组、便携户外电源的电芯簇设计中,这类场景往往对模组的体积能量密度有较高要求,同时需要兼顾电芯装配时的定位精度,避免生产过程中电芯偏位导致的极柱焊接错位问题。

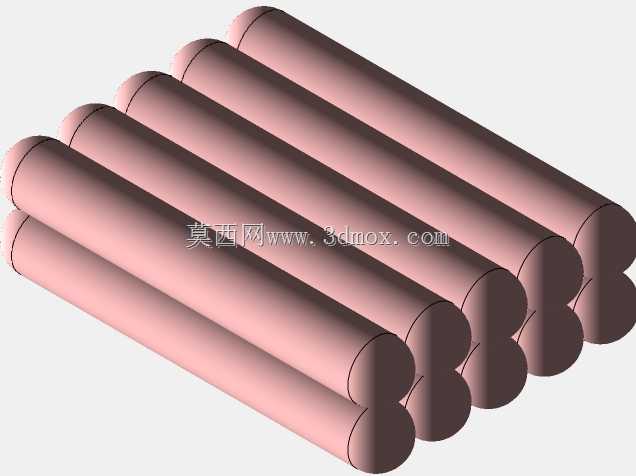

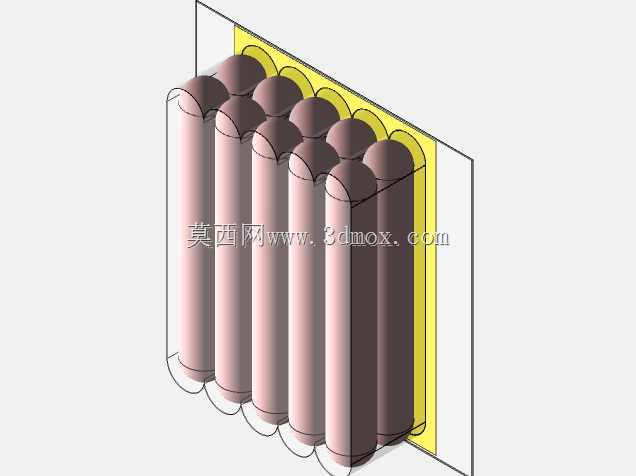

从结构功能特性来看,该结构采用侧边定位板配合底部承托轮廓的设计,定位板上加工有与电芯圆柱面完全贴合的半圆弧形定位槽,每一列电芯的侧弧面都能与定位槽完全贴合,限制电芯在径向的窜动,相邻两列电芯采用错位排布的方式,也就是常说的梅花排布逻辑,相比整齐对齐的矩阵排布,这种错位排布能在相同的模组宽度内容纳更多数量的电芯,同时让电芯之间的间隙保持均匀,为后续的灌胶、散热垫填充预留出一致的间隙空间,避免局部间隙过小导致散热介质填充不充分,或者局部间隙过大造成空间浪费。底部的承托结构同样加工有与电芯下端圆弧匹配的定位轮廓,电芯装入后下端被承托结构托住,不会出现轴向滑落的问题,同时承托轮廓与电芯之间预留了0.1mm的装配间隙,既可以抵消电芯外壳的生产公差,也能为电芯充放电过程中的微量膨胀留出余量,避免硬接触导致的电芯外壳磨损。

设计思路上,该结构优先考虑了装配工艺的便捷性,整组电芯可以从侧边定位板的开口侧一次性推入,不需要逐个电芯卡入定位槽,大幅提升产线的装配效率,推入过程中定位槽的圆弧面会自动引导电芯对齐到预设位置,不需要额外的定位工装辅助。定位板的厚度根据电芯的高度做了匹配,对于常规高度的圆柱电芯,定位板的有效支撑高度覆盖电芯柱面的1/3以上,确保电芯在受到侧向冲击时不会出现倾斜歪倒的情况,定位板边缘做了15度的导入倒角,避免电芯推入时边角刮伤电芯外层的绝缘膜,造成绝缘失效的隐患。

从安装边界来看,该结构的整体外轮廓为规整的矩形,侧边定位板的外侧面为平面,方便后续将整个电芯模组固定到pack的外壳内壁上,不需要额外设计转接安装结构,底部承托结构的下表面同样为平面,可以直接放置在pack的底壳上,通过结构胶或者卡扣实现固定。整体结构的宽度方向尺寸由电芯列数决定,每增加一列电芯,宽度方向增加一个电芯直径减去错位排布的重叠量,长度方向则由单排电芯的数量决定,设计时可以根据不同pack的容量需求,灵活调整电芯的排数与每排的电芯数量,不需要重新改动定位槽的基础轮廓参数,具备较强的通用性。在散热设计的适配性上,电芯之间的均匀间隙可以适配风冷或者导热胶填充两种散热方案,采用风冷时,均匀的间隙可以让冷却气流均匀流过每一颗电芯的表面,避免出现散热死角;采用导热胶填充时,均匀的间隙可以保证胶层厚度一致,提升整体的导热效率,同时胶层固化后还能进一步增强电芯之间的结构强度,提升模组的抗振动性能。另外,该结构的定位板与底部承托结构都采用绝缘阻燃材质加工,本身就具备电芯之间的绝缘隔离作用,不需要额外在电芯之间添加绝缘垫片,减少了装配工序与物料成本。
