工业生产用框架式卷绕作业设备结构设计

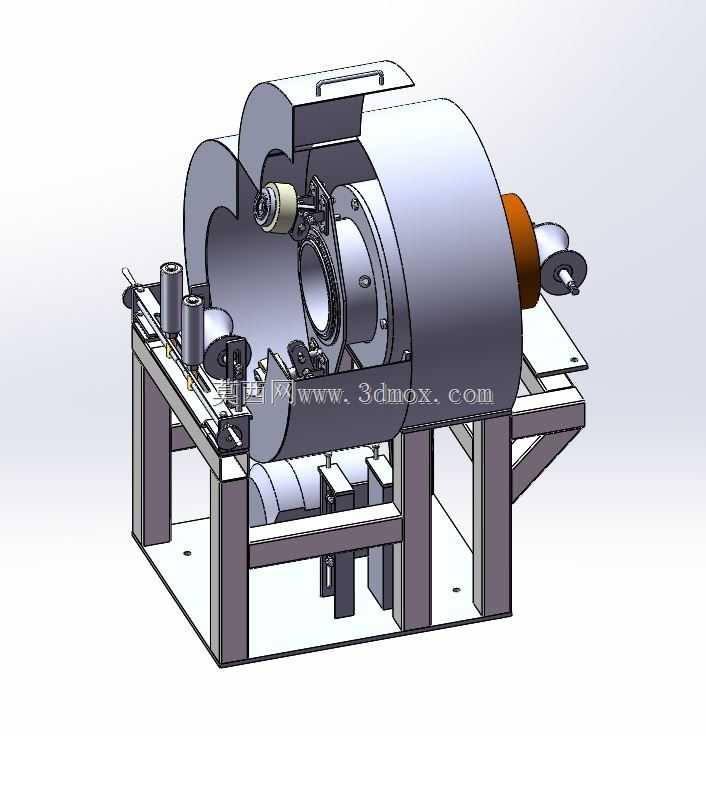

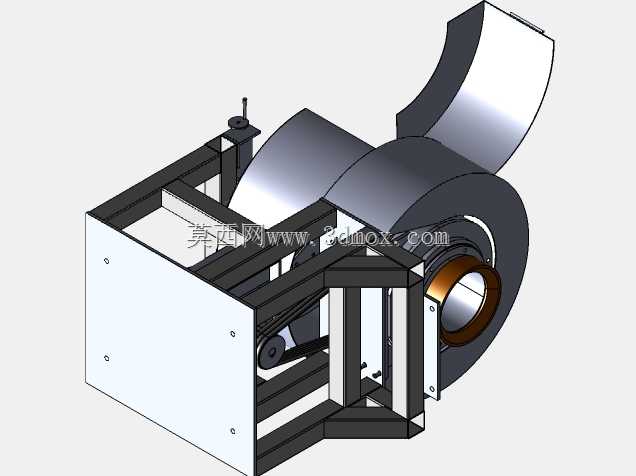

在电线电缆、漆包线、金属带材、纺织纤维等连续型物料的生产加工环节，卷绕工序是衔接前段加工与后段包装、储运的核心节点，这类工序对设备的张力控制稳定性、机架抗振性能、走线路径合理性都有极高要求，一旦卷绕过程出现排线错位、张力波动过大，就会导致整卷物料出现松垮、层间错动、表面拉伤等问题，直接影响成品合格率。本次呈现的卷绕设备结构，采用方通焊接成型的框架式主机架作为承载基础，机架底部预留了四个带安装孔的地脚支撑位，可直接通过膨胀螺栓固定在硬化车间地面，安装时需保证机架上平面的水平度公差控制在0.2mm/米以内，避免高速运转时因机架倾斜导致卷绕轴出现径向跳动。设备的核心卷绕执行单元布置在机架上部的半封闭防护壳体内，防护壳体采用分段式钣金折弯结构，上部设置有可拆卸的提手式检修盖板，日常维护时无需拆解整体防护，仅需打开上部盖板即可对内部的张力轮、导向柱、传动轴承进行润滑和检修；防护壳的侧向预留了走线开口，待卷绕的线材或带材可通过侧向的导向辊组平稳送入卷绕工位，导向辊组采用双圆柱平行布置结构，辊面做了硬质阳极氧化处理，可减少物料通过时的摩擦阻力，同时避免软质线材表面被刮伤。卷绕主轴单元采用悬臂式安装结构，主轴端部配置了快换式夹装机构，可根据卷绕物料的幅宽、卷芯内径快速适配不同规格的卷装夹具，主轴的传动端连接在防护壳后侧的动力输出位，可搭配调速电机实现不同转速下的卷绕作业，适配不同材质、不同线径物料的卷绕张力需求。在卷绕工位的进料侧，设置了一组可调节的排线导向机构，该机构通过线性导轨实现横向的往复移动，移动行程可根据卷装的宽度进行手动调整，保证卷绕过程中物料能够均匀排布在卷芯上，避免出现局部堆料、边缘塌卷的问题；导向机构上还集成了张力检测组件，可实时反馈走线过程中的张力变化，配合动力端的转速调整实现恒张力卷绕，对于细径漆包线、超薄金属带这类易拉伸变形的物料，恒张力控制可有效避免卷绕过程中物料被拉细、拉断，同时保证卷装的松紧度一致，不会出现内层松外层紧的锥度缺陷。设备的下部机架空间预留了电气元件、传动组件的安装位，整体布局紧凑，整机的安装边界尺寸控制在长1200mm、宽800mm、高1100mm范围内，可直接布置在生产线的末端工位，无需占用过大的车间空间，也可作为独立的复卷设备单独使用，对成盘的物料进行分卷、重新排线整理。从结构设计的角度来看，这款卷绕设备没有采用复杂的非标定制铸件，全部机架结构采用标准型材焊接后加工安装面，传动部位的轴承座、导向轴均采用标准件选型，既降低了整体的加工制造成本，也方便后期运维时的配件更换；半封闭的防护结构既能够阻挡卷绕过程中可能出现的断线、物料甩出风险，满足车间生产的安全防护要求，又不会过度遮挡操作人员的观察视线，可实时查看卷绕过程中的排线状态，出现异常时可及时停机调整。在实际选型应用时，可根据自身加工物料的特性，更换不同表面材质的导向辊，比如加工纺织纤维类物料时可更换包胶辊面增加摩擦力，加工硬质金属带材时可更换镀铬辊面提升耐磨性能，主轴的动力配置也可根据需要的卷绕速度、最大卷重进行匹配调整，适配从细径电子线到宽幅金属带的不同卷绕作业需求。
