抽拉式盒装火柴结构三维建模作品

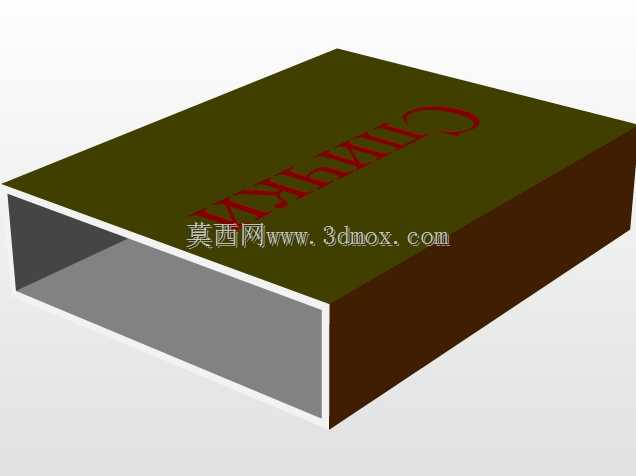

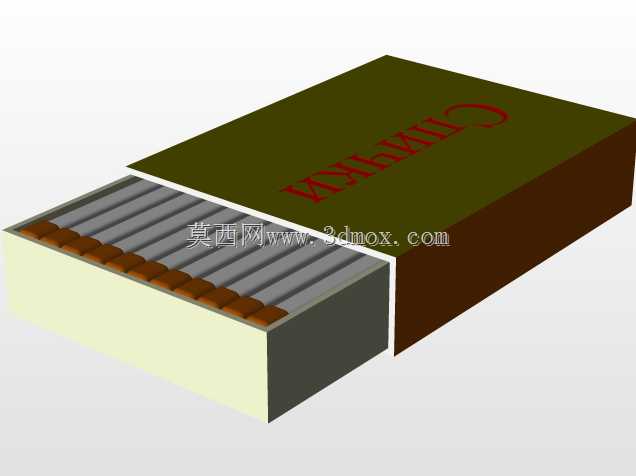

日常所见的抽拉式盒装火柴，其结构设计看似简单，实则包含了容器类日用产品的典型结构逻辑，在做这类小型日用产品的三维建模时，首先要理清内外两层构件的配合边界，外层盒套作为容纳内盒的主体，需要预留足够的抽拉间隙，同时要保证内盒抽出到最大行程时不会出现滑脱问题，这就需要在配合尺寸上做精准的限位设计。从实际使用场景来看，这类盒装火柴主要用于日常取火、应急引燃等场景，内盒需要整齐排列火柴杆，同时预留出火柴头的容纳空间，避免盒体抽拉过程中摩擦到火柴头引发意外，这一点在结构设计时需要重点考量，内盒的侧边高度要略高于火柴杆排列后的顶面高度，给火柴头留出安全的容纳空腔。外层盒套的顶面印刷区域在建模时需要预留平整的曲面，方便后续做纹理贴图处理，盒套的两端开口处要做微小的倒角处理，既避免抽拉时的锐边划伤，也能减少内盒抽拉过程中的卡滞问题。内盒的前端可以设计成略低于侧边的结构，方便使用者手指抠住内盒将其抽出，这个细节是很多新手建模时容易忽略的使用便利性设计。从尺寸边界来看，这类常规火柴盒的整体长度控制在50mm左右，宽度在35mm上下，整体厚度不超过15mm，内外盒的单边配合间隙控制在0.2mm到0.3mm之间，这个间隙既不会因为尺寸过紧导致抽拉费力，也不会因为间隙过大出现内盒晃动松垮的问题。内盒内部的火柴排列槽可以做等距的微小凸起，将每根火柴杆分隔开，避免火柴在盒内散乱堆叠，同时也能固定火柴的位置，减少运输过程中火柴头之间的碰撞摩擦。盒体的材质在建模时可以通过不同的外观质感来区分，外层盒套采用硬质卡纸的质感表现，内盒采用稍薄的卡纸材质，火柴杆采用木质质感，火柴头采用深色的易燃药剂质感，不同材质的区分能让整个模型的表现更贴近实物状态。在做结构验证的时候，要模拟内盒的抽拉行程，当内盒抽出三分之二长度时，要保证内盒的重心仍然落在外层盒套的支撑范围内，不会因为重心外倾导致盒体翻倒，这一点涉及到产品实际使用的稳定性，需要在建模时反复调整内外盒的配合长度。另外，火柴盒侧面的擦火面在建模时可以单独做一个贴合在外层盒套侧面的薄面结构，不需要做额外的凸起，保证盒体侧面的整体平整性，同时这个区域的纹理可以做粗糙质感处理，和盒套其他区域的印刷质感形成区分。这类小型日用产品的建模，核心不在于复杂的曲面造型，而在于对实际使用细节的还原，每一个尺寸的设定都要贴合实物的使用逻辑，不能只追求外观形似而忽略结构的合理性，比如很多人建模时会把内外盒做成完全等大的配合，实际生产中这种尺寸是无法完成装配的，必须预留合理的公差间隙，这也是机械建模和纯外观建模的核心区别，所有的结构设计都要服务于实际的生产装配和使用需求。
