单支带茎叶玫瑰造型三维结构设计

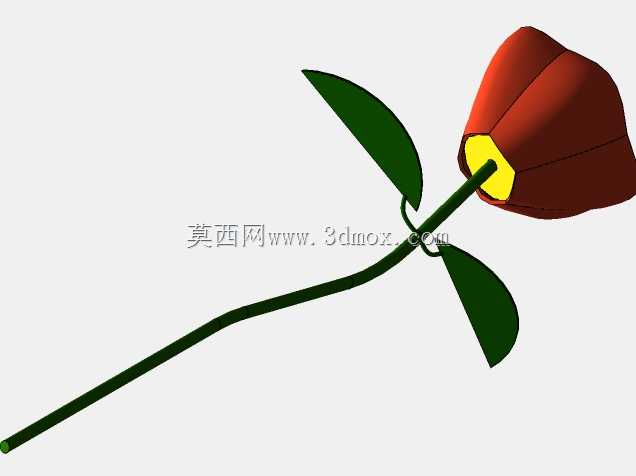

　　该仿生玫瑰造型结构，最初的设计出发点是为文创装饰类产品提供可直接用于3D打印、注塑开模的实体结构参考，目前这类仿生植物结构在桌面装饰摆件、文创礼品、婚庆场景道具、橱窗陈列装饰领域都有实际落地需求，不少做创意周边的厂商会用这类结构做小批量生产的手办打样，或是作为拼装玩具的装饰配件使用。从结构拆分来看，整个模型分为花头、花茎、叶片三个独立可拆分的部分，花头采用五瓣拼接的包覆式结构，每一片花瓣的曲面都做了渐变厚度处理，边缘厚度控制在1.2mm，靠近花托的位置厚度逐步增加到3mm，既保证了薄壁打印时的结构强度，也避免了注塑时出现缩痕问题，花头中心的花蕊部分做了内凹的六边形定位槽，可以和花茎顶端的定位柱做过盈配合，

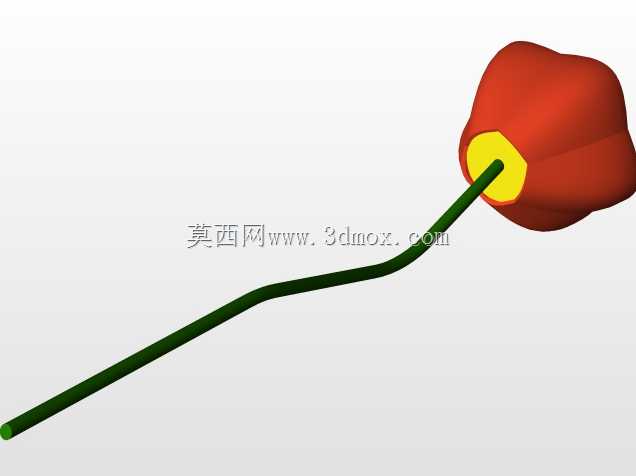

　　不需要额外粘接就能实现组装固定。花茎部分采用了自然弯曲的流线型造型，整体长度控制在180mm，茎干直径从顶端的4mm到底部的6mm做渐变加粗，内部预留了2mm的中空通道，如果后续需要做发光款的装饰玫瑰，可以直接从底部穿入LED灯线，不需要二次打孔破坏结构，茎干上预留了两个叶片安装的卡槽，卡槽位置做了0.2mm的拔模斜度，叶片插入后可以通过卡槽的限位结构固定角度，不会出现转动松脱的问题。叶片部分采用了不对称的自然叶缘造型，叶脉位置做了0.3mm的凸起加强筋，既还原了真实玫瑰叶片的纹理质感，也提升了薄叶片的抗弯折能力，叶片厚度从中间叶脉位置的2mm向边缘逐步递减到0.8mm，和真实叶片的厚度变化趋势一致，

　　安装后和花茎的贴合角度模拟了自然生长状态下的叶片朝向，没有生硬的垂直或平行装配问题。在设计过程中，所有曲面都做了G2连续处理，没有出现尖锐的棱角或是曲面褶皱，不管是用FDM工艺做桌面级3D打印，还是用SLA做光敏树脂高精度打印，都不会出现支撑难以去除的问题，花头的内部空腔做了自支撑的角度设计，打印时不需要在花瓣内部添加额外支撑，大幅降低了后处理的工作量。如果用于注塑生产，整个模型的分型面设置在花头和花茎的配合位置，叶片和花茎的配合位置也做了分型避让，不会出现倒扣结构需要额外做滑块的问题，能有效降低开模成本。从安装边界来看，花茎底部做了直径8mm的平面底座，如果需要固定在展示台面上，可以直接在底座位置打M3的安装孔，

　　或是搭配磁吸底座做可移动的装饰摆件，整个模型的最大外轮廓尺寸控制在190mm70mm60mm，不管是做掌心大小的桌面摆件，还是等比例放大做大型陈列道具，都可以通过参数化调整直接缩放，不会出现结构变形的问题。这类仿生结构的设计难点在于平衡造型还原度和结构工艺性，很多纯外观建模的玫瑰模型只追求曲面好看，忽略了壁厚均匀性和装配工艺性，打印时容易出现翘曲、断茎，开模时容易出现填充不均的问题，这个模型在建模阶段就同步考虑了不同加工工艺的约束，所有壁厚差都控制在2倍以内，相邻面的过渡圆角都不小于0.5mm，避免了应力集中的问题，哪怕是用PLA这类脆性材料打印，花茎的弯曲位置也不容易出现断裂。另外在花头的花瓣间隙位置，预留了0.3mm的均匀间隙，组装时不会出现花瓣之间的干涉问题，花瓣的开合角度做了15度的自然外倾，既还原了半开玫瑰的自然形态，也避免了花瓣过于外张导致的运输过程中磕碰损坏。
