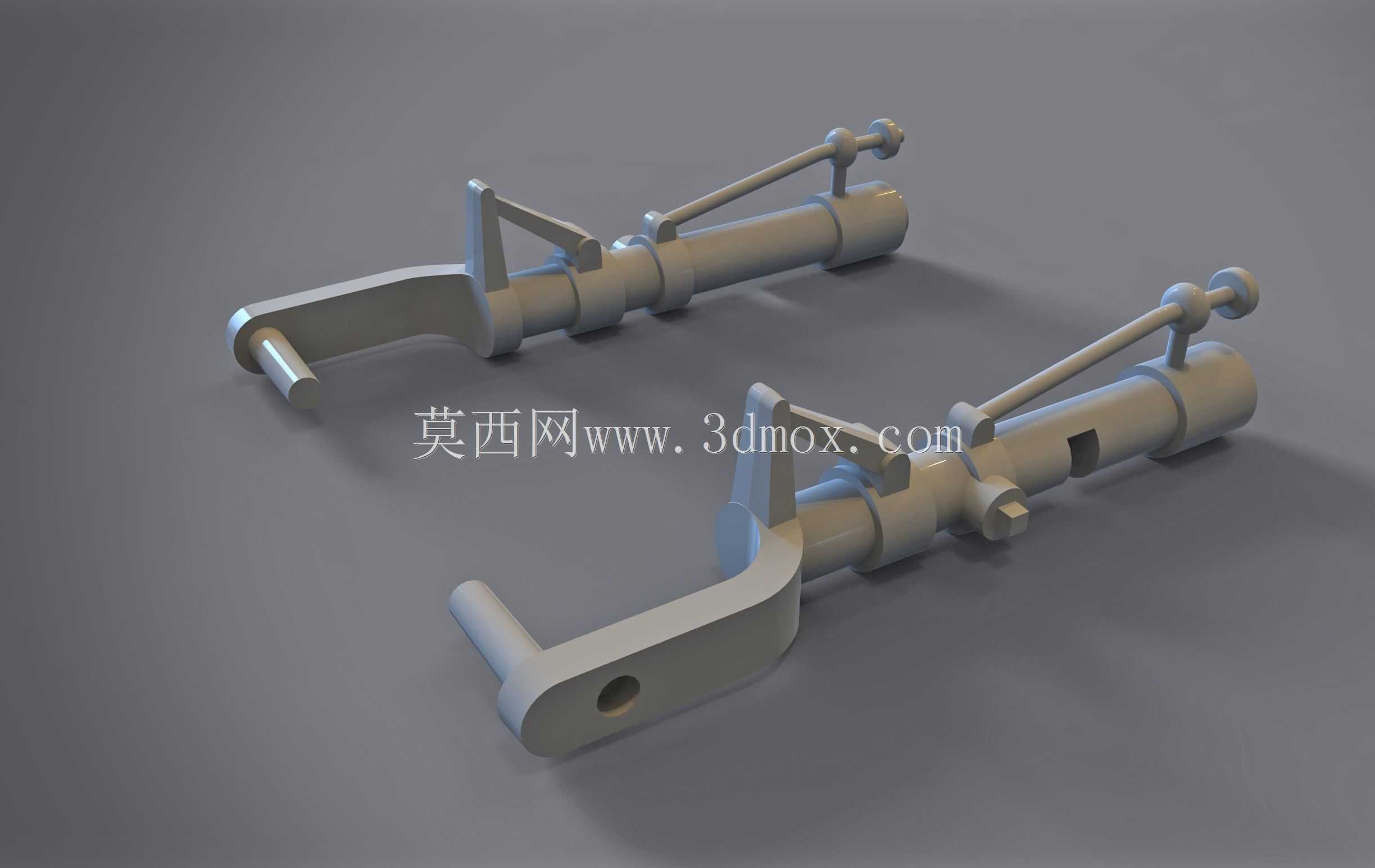

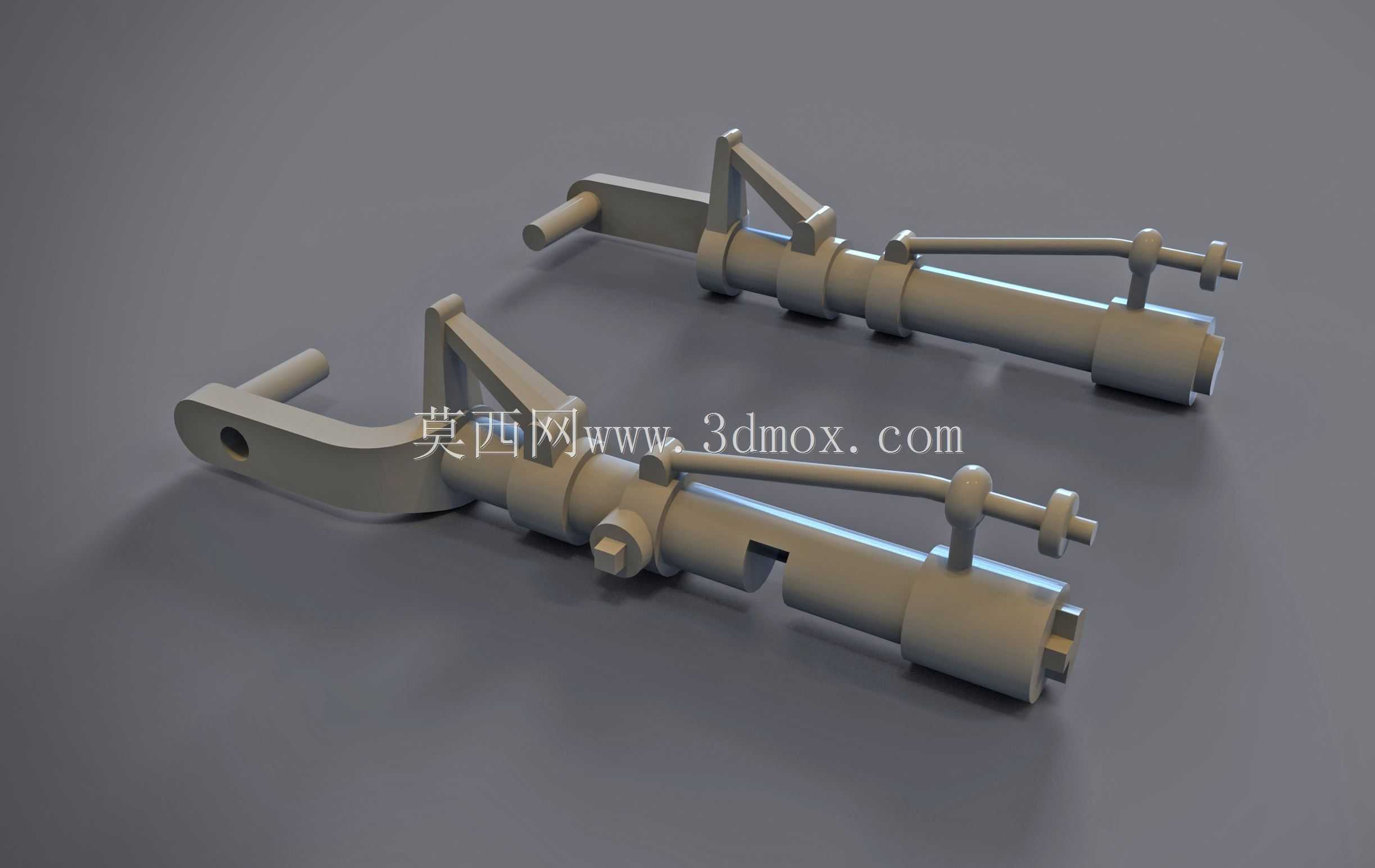

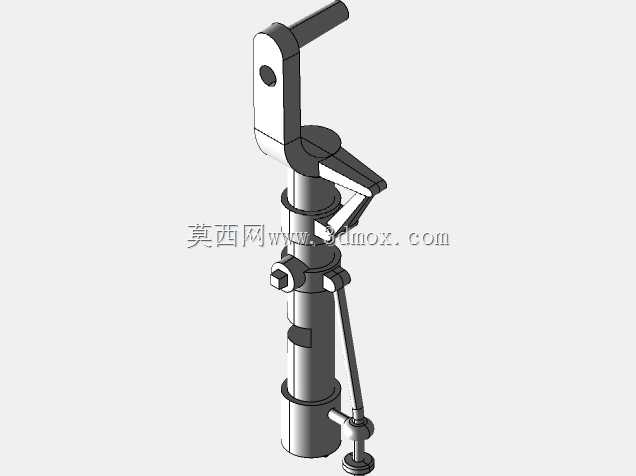

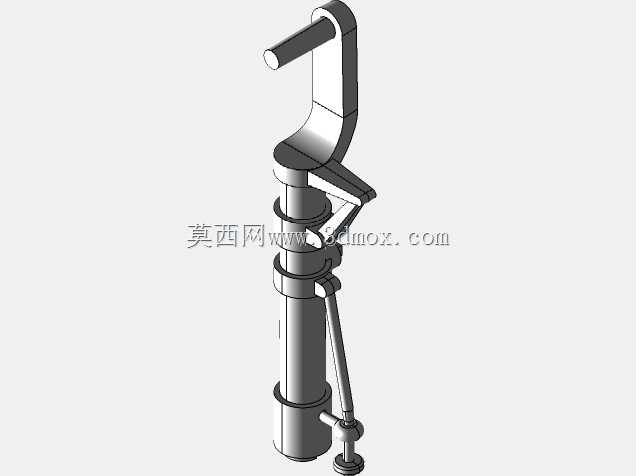

在固定翼飞行器的起降系统设计中,主起落架支腿是承担整机接地载荷、缓冲滑跑冲击、维持地面滑行姿态的核心承载构件,本次呈现的支腿结构适配经典三角翼布局战机的主起落架安装需求,对应单轮主起落架的下部承力段设计,可直接用于缩比验证机制作、航空教具研发、起落架原理样机搭建等场景。从实际工况来看,该支腿需要同时承受垂直方向的着陆冲击载荷、滑跑过程中的侧向偏摆载荷、刹车时产生的纵向制动力矩,以及地面转向时的扭转作用力,因此结构设计上采用了一体化的承力布局,将轮轴安装座、减震器连接耳、收放作动筒铰接点、锁止机构配合面全部集成在主体构件上,减少了分体连接带来的应力集中风险。支腿主体采用变截面的承力构型,靠近轮轴安装端的截面尺寸更大,用于传递地面传来的集中载荷,靠近减震器连接端的结构逐步收窄,匹配减震支柱的安装直径,同时在作动筒铰接位置设置了加厚的凸台结构,避免铰接孔在反复收放动作中出现磨损变形。轮轴安装端预留了贯通的轴孔,孔位周边做了倒角过渡处理,既可以减少轮轴安装时的装配应力,也能避免轴孔边缘在长期交变载荷下出现疲劳裂纹;支腿下部的钩状承力结构对应起落架放下后的锁止配合位,当起落架完全放下到位时,该结构会与机身下部的锁钩咬合,配合减震支柱的支撑力形成稳定的三角承力结构,避免着陆过程中起落架出现意外折叠。收放作动筒的铰接点设置在支腿主体的侧上方,铰接轴线与支腿的收放转动轴线平行,作动筒伸缩时可带动支腿绕主铰接点完成90度左右的转动,实现起落架的收放动作,铰接点位置经过反复调校,确保作动筒在全行程范围内不会与支腿主体、周边舱体结构出现运动干涉,同时保证收放过程中作动筒的推力方向始终处于高效传力区间,降低收放机构的动力负载。从安装边界来看,该支腿的上端接口匹配标准的油气式减震支柱外筒直径,安装时通过径向的固定销与减震支柱实现刚性连接,下端轮轴孔的尺寸适配对应规格的机轮轴承内圈,侧向突出的作动筒铰接耳片间距匹配常规微型液压作动筒的安装宽度,整体安装接口全部采用圆柱面配合加销钉固定的形式,装配时无需复杂的调校即可保证各运动部件的同轴度要求。结构细节上,支腿表面的所有棱边都做了圆弧过渡处理,没有尖锐的应力集中点,各铰接孔的位置都预留了润滑脂加注的通道空间,可在后期维护时直接加注润滑介质降低铰接副的磨损;锁止配合面的平面度经过严格控制,确保锁止时接触面可以完全贴合,避免出现局部应力过大导致的结构压溃。在实际应用中,该支腿结构既可以作为1:32比例静态航模的细节展示部件,还原战机起落架的真实结构形态,也可以经过等比例放大后作为小型无人验证机的主起落架承力构件使用,其传力路径的设计思路也可以为轻型通用飞机的起落架设计提供参考,尤其是集成化的承力布局,能够在满足结构强度要求的前提下尽可能压缩构件的占用空间,适配战机起落架舱紧凑的安装空间要求,减少收放过程中与舱内管路、结构件的干涉风险。滑跑过程中,支腿会将机轮传来的路面颠簸载荷直接传递给上部的减震支柱,通过减震支柱的油气缓冲作用吸收冲击能量,此时支腿本身的刚性结构可以保证载荷传递路径的稳定,不会因为结构形变导致机轮出现偏摆,影响滑行方向的稳定性;着陆瞬间的大载荷冲击下,支腿的变截面结构可以将集中载荷逐步分散到上部的连接结构上,避免局部载荷超过材料的屈服极限,同时锁止结构的咬合作用可以抵消一部分着陆时的向前冲击力,防止起落架在大冲击下出现解锁失效的问题。
