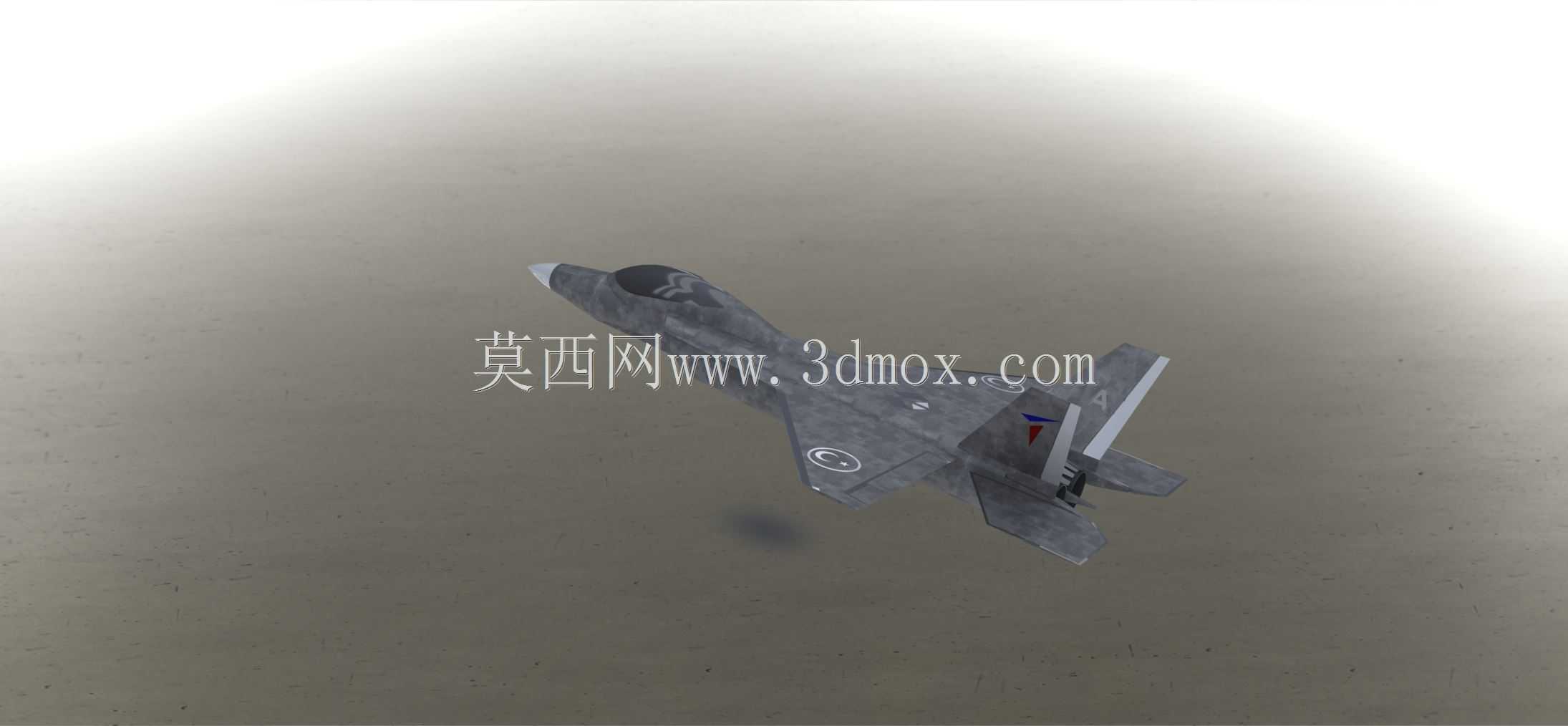

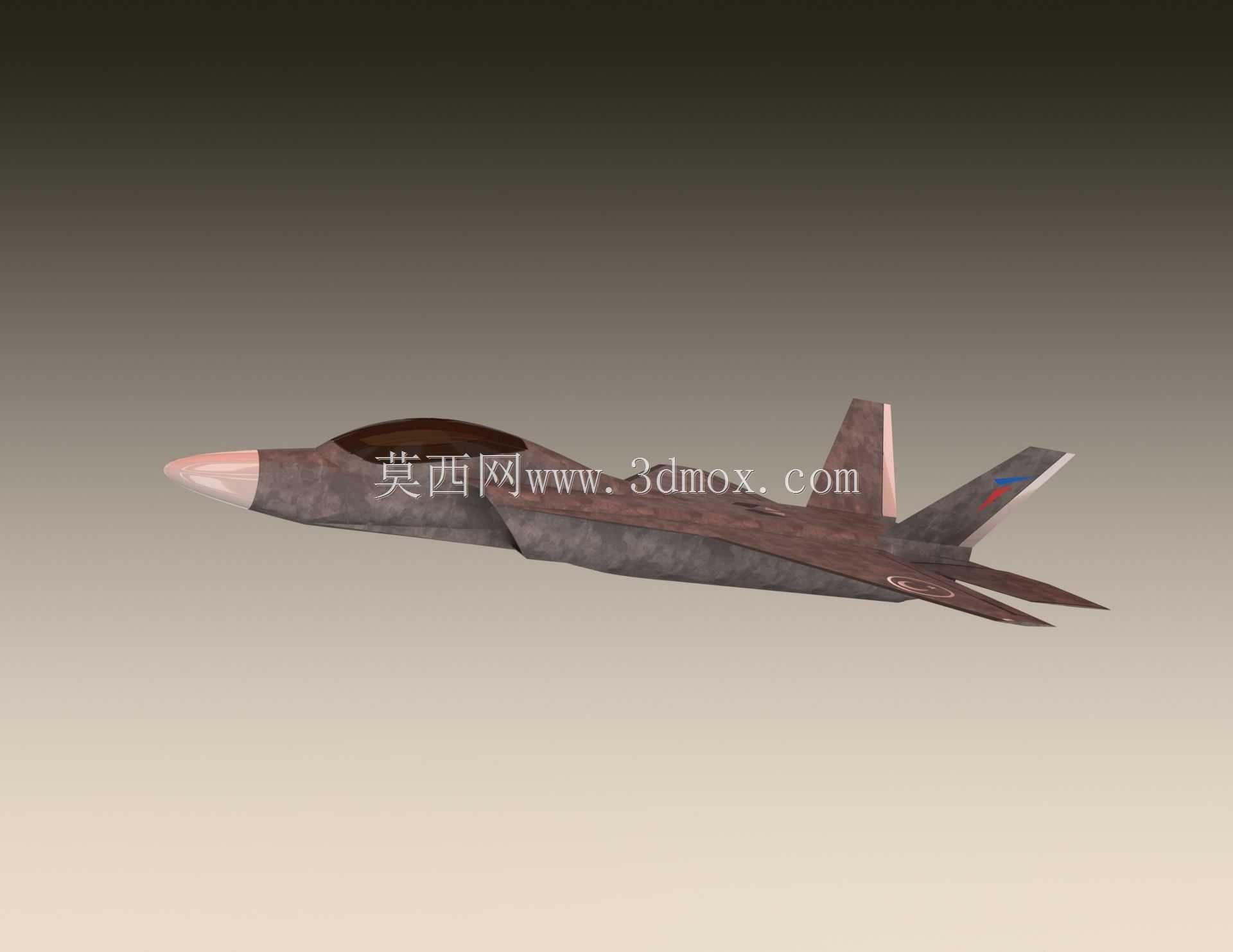

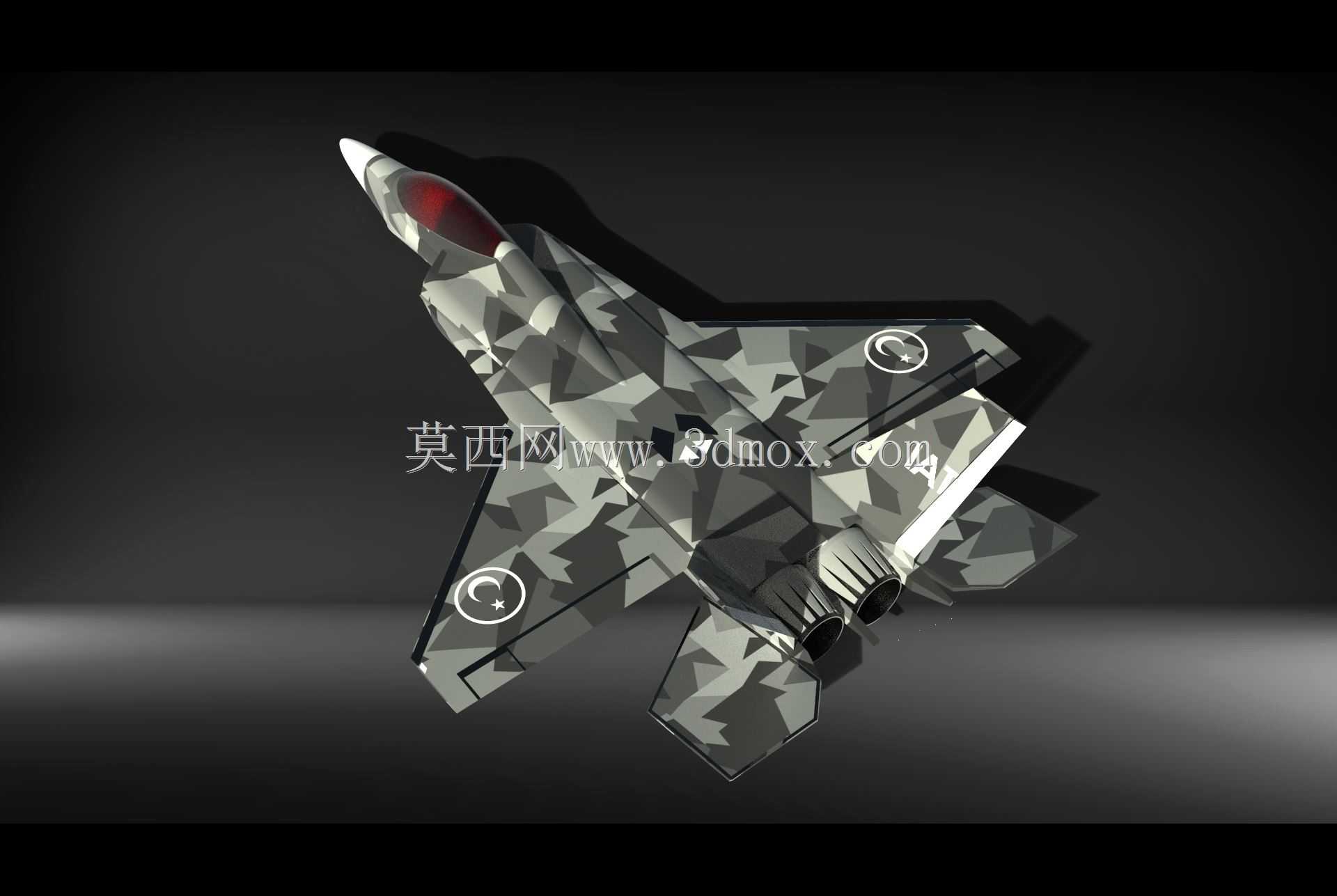

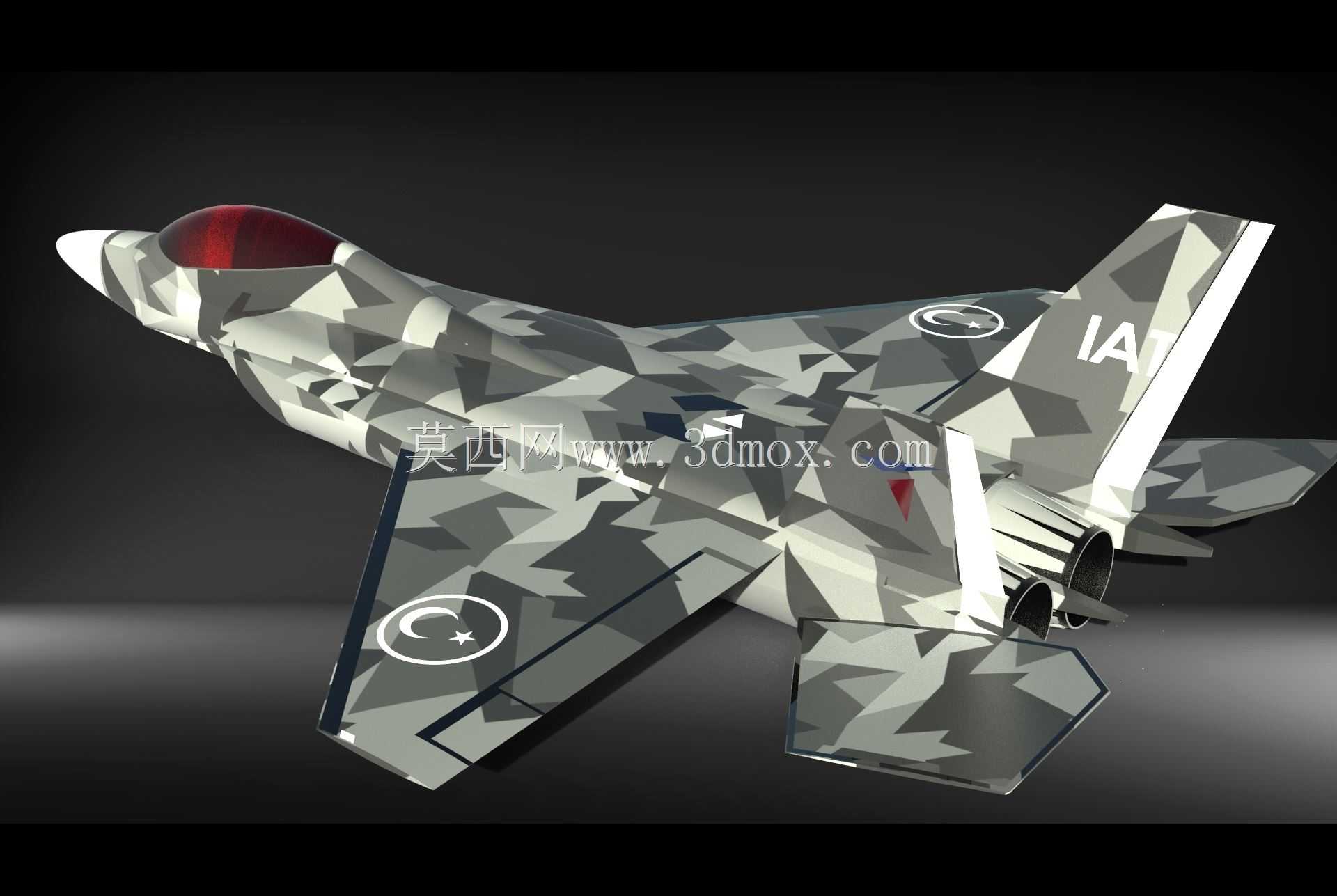

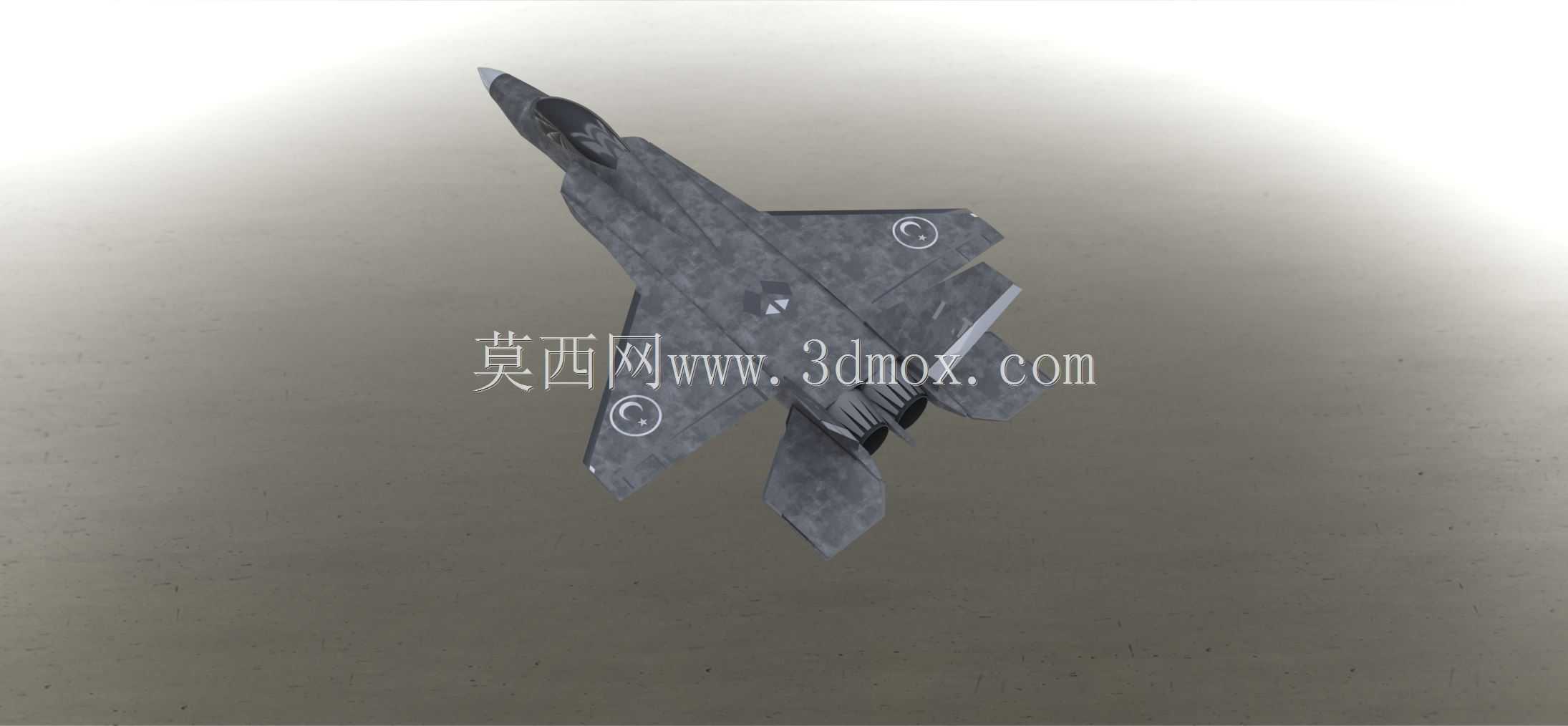

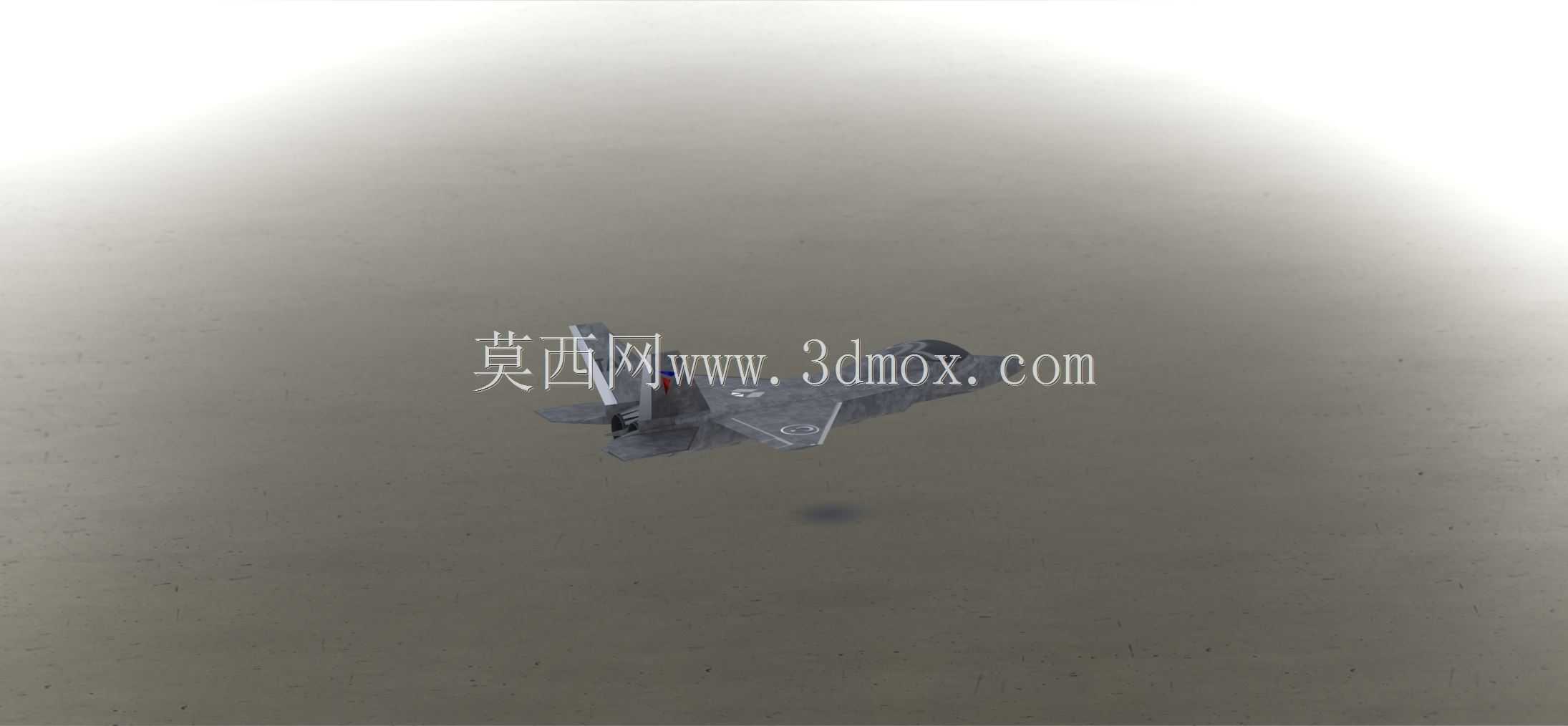

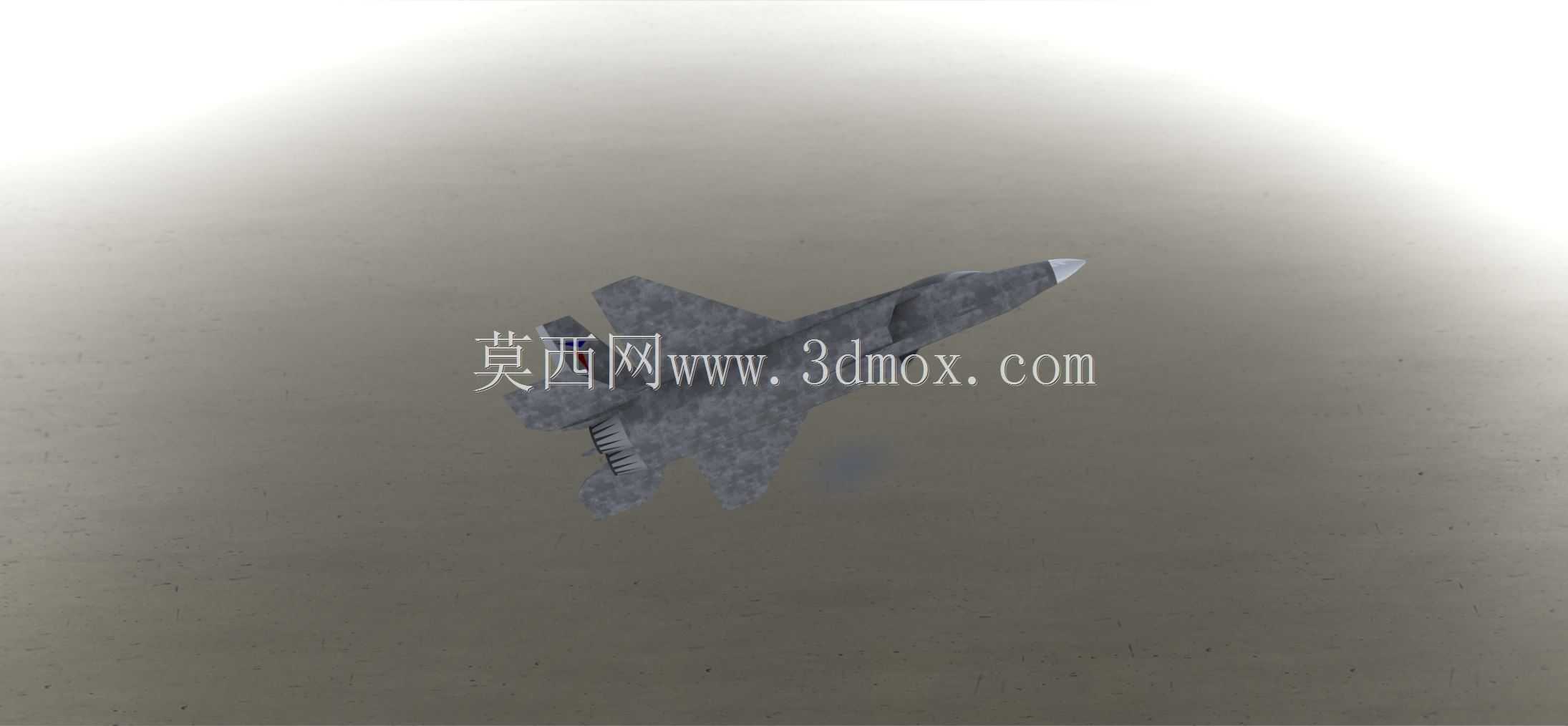

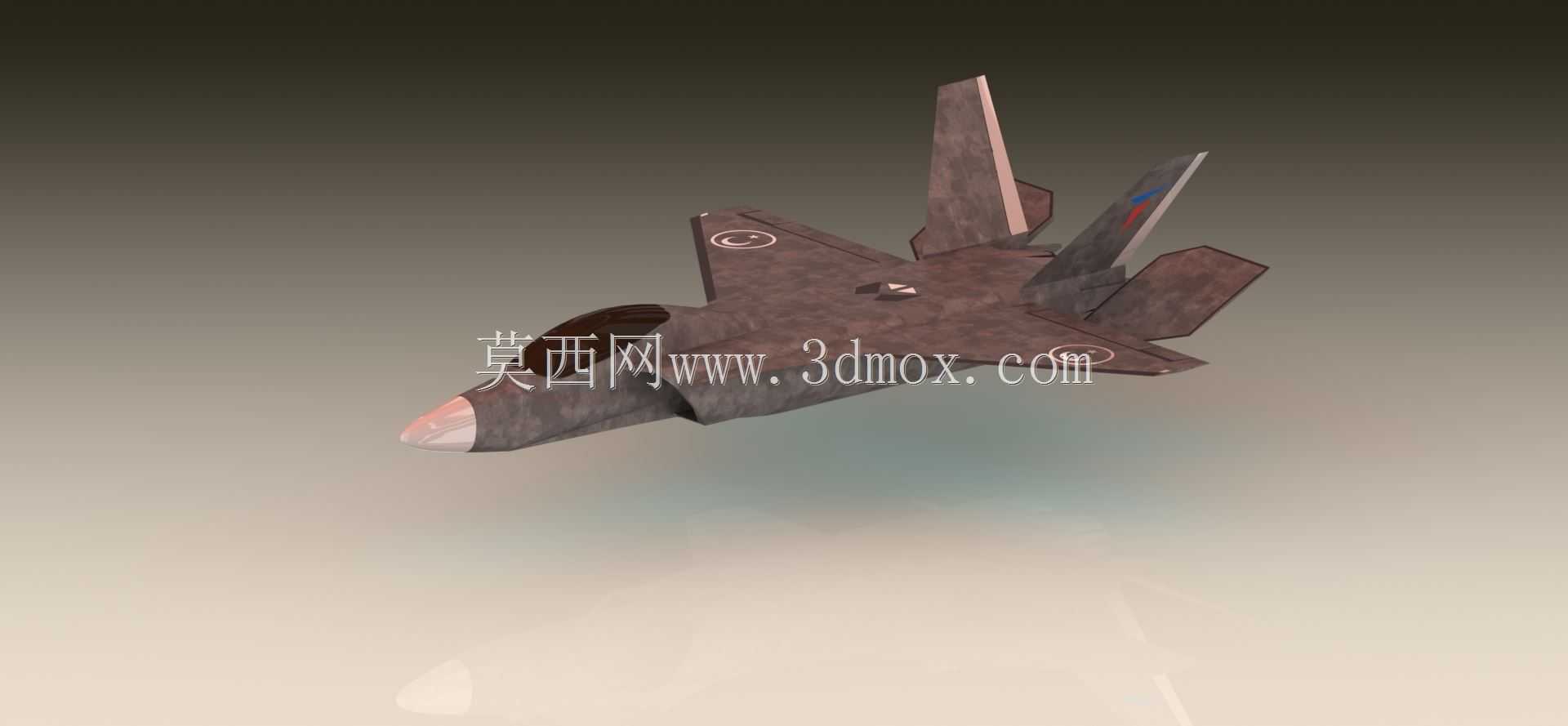

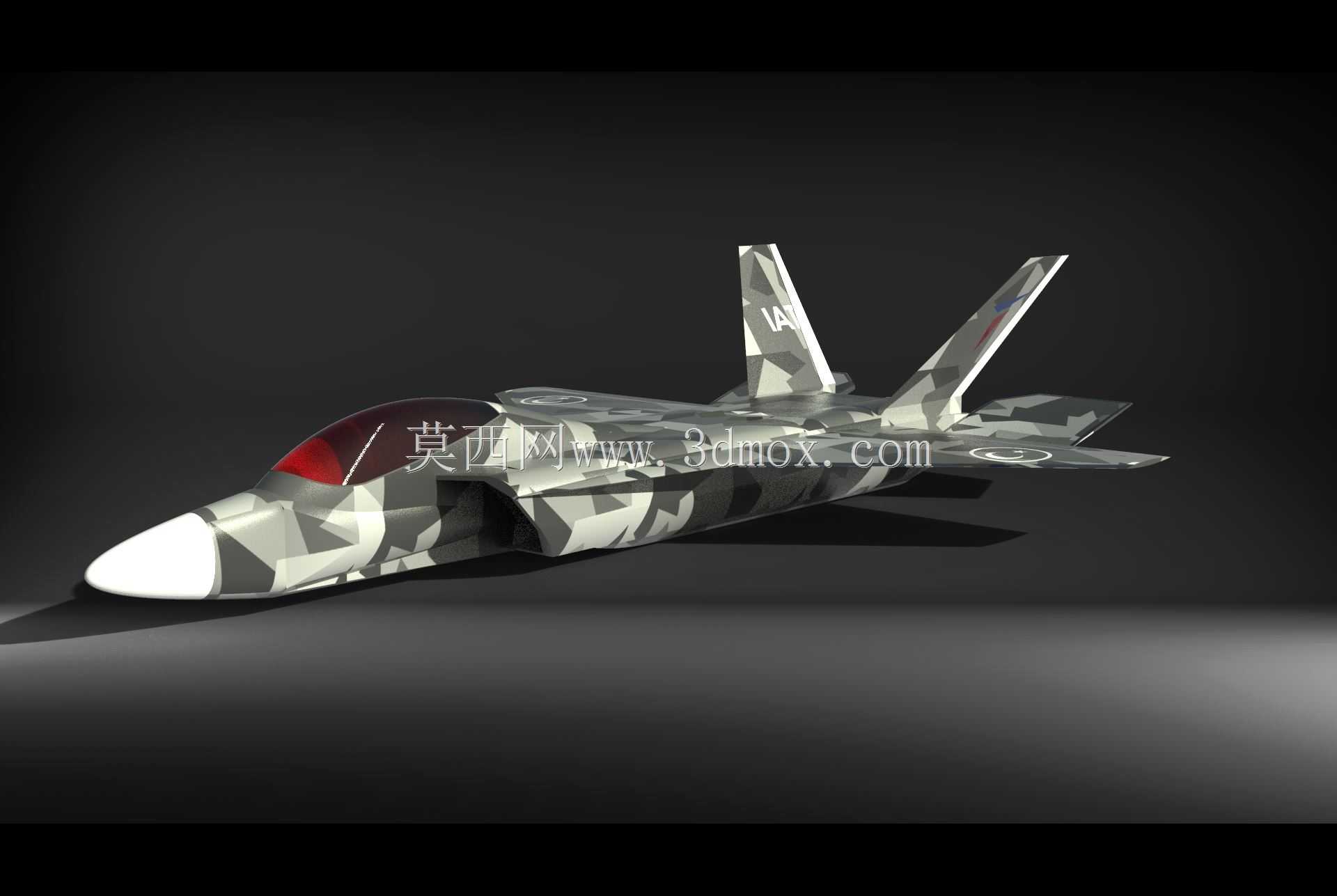

土耳其TFX型隐身喷气式战斗机结构设计

　　这款双发重型隐身制空战斗机的三维结构设计，核心围绕制空作战、多任务突防的实际使用场景展开，在气动布局、结构边界、功能模块的设计上，充分匹配现代空战对高隐身性、高机动性、大航程的硬性要求。从气动设计思路来看，整机采用翼身融合的常规布局搭配外倾双垂尾，机头做了菱形切尖处理，既可以优化跨音速阶段的激波阻力，也能通过平行棱边的设计将雷达反射波集中到四个非主要威胁方向，降低正面迎头方向的雷达散射截面积，这一设计思路完全贴合现代超视距空战中先敌发现、先敌开火的战术需求。在结构尺寸的边界控制上，整机长度控制在18米级，翼展约12米，机身最大宽度不超过2.2米，垂尾外倾角度设定为27度，既保证了大迎角飞行状态下垂尾的方向安定性，

　　避免机身涡流对垂尾舵效的干扰，也能通过外倾结构进一步降低侧向的雷达反射特征，同时机身内置弹舱的边界尺寸做了严格控制，主弹舱长度约4.5米，宽度1.2米，深度0.6米，可容纳6枚中距空空导弹，侧弹舱可容纳2枚近距格斗弹，在保证挂载能力的前提下，尽可能压缩了机身的横截面积，降低超音速飞行阶段的波阻。从功能特性的设计来看，进气道采用了加莱特式双斜切进气道，进气道唇口做了锯齿修形，既可以在2马赫以内的飞行速度范围内保证进气道的总压恢复系数，满足大推力涡扇发动机的进气需求，也能通过锯齿结构散射进气道腔体的雷达回波，提升隐身性能；座舱盖采用整体式水泡型设计，风挡做了金属镀膜处理，既可以为飞行员提供全向360度的下视视野，

　　满足近距格斗空战的态势感知需求，也能阻挡座舱内部结构形成的雷达角反射效应。起落架结构采用前三点式布局，前起落架为双轮结构，布置在座舱后方的机身承力框位置，主起落架为单轮结构，收放于进气道外侧的机身舱段内，起落架的收放舱门、弹舱门、维护口盖全部采用锯齿形接缝设计，所有口盖的接缝方向都与机身主棱边平行，避免出现垂直于雷达入射方向的直边结构。在结构承力的设计上，机身主承力框采用钛合金整体机加结构，机翼主梁与机身承力框采用多螺栓对接的连接形式，机翼前缘后掠角设定为40度，后缘前掠角约12度，机翼面积约70平方米，翼载荷控制在350公斤每平方米的水平，搭配全动平尾与前缘机动襟翼，可保证在0.2到1.8马赫的速度范围内，具备良好的升阻比特性，

　　在9G过载的机动状态下，结构安全系数不小于1.5。从实际应用场景来看，这款战机可承担国土防空截击、远程制空巡逻、对地精确打击、反舰突防等多种任务，机身背部设置了硬管加油受油口，可通过空中加油将作战半径拓展至1500公里以上，满足远程奔袭的任务需求；航电舱布置在机头雷达罩后方，预留了有源相控阵雷达、光电探测系统、电子战设备的安装接口，所有航电设备的安装支架都做了模块化设计，可根据不同的任务需求快速更换设备模块，降低地勤维护的难度。尾喷管采用了锯齿形修形的轴对称矢量喷管，喷管边缘的锯齿角度与机身棱边平行，既可以降低尾喷管的红外辐射特征与雷达反射特征，也能通过矢量推力提供额外的俯仰操纵力矩，提升大迎角状态下的机动能力，在过失速机动状态下可快速改变机头指向，满足近距格斗的战术需求。整机的结构设计充分考虑了舰载改型的潜在需求，前起落架预留了弹射牵引杆的安装接口，主起落架的结构强度预留了15%的冗余量，机翼结构预留了折叠机构的安装空间，可在不改动主体承力结构的前提下，快速衍生出舰载版本，适配不同的作战使用场景。
