航空机载设备安装钣金承载框架结构

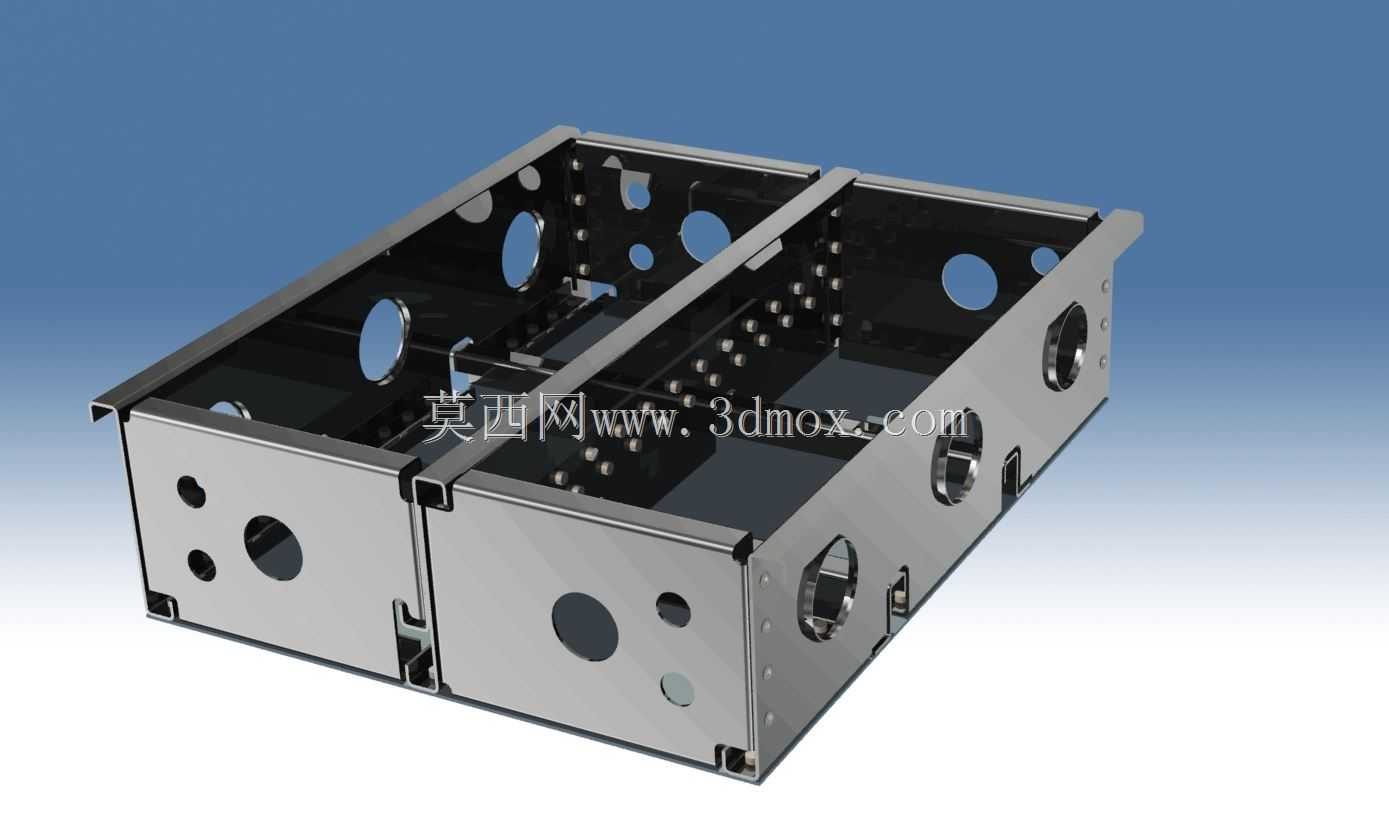

　　该结构属于航空机载场景下的典型钣金拼装承载构件，主要用于飞机航电舱、设备舱内的机载电子单元、管路转接模块、小型功能附件的安装固定，替代传统焊接式机架，适配航空器严苛的减重、装配维护需求。从实际使用场景来看，这类框架多布置在飞机机身中段的设备夹层区域，周边会敷设航空导线、冷却风管、液压支管，因此结构上预留的多组圆形过孔，分别对应不同外径的管线穿设需求，孔位边缘做了翻边钝化处理，避免飞行过程中振动摩擦割破线缆外层防护，同时翻边结构也能提升孔位局部的结构刚度，减少薄壁钣金的受力变形。整个框架采用分块拼装的设计思路，主体由冷轧不锈钢薄板经数控冲压、折弯成型后拼接，没有采用满焊工艺，而是通过侧边预留的卡扣定位结构配合拉铆连接，

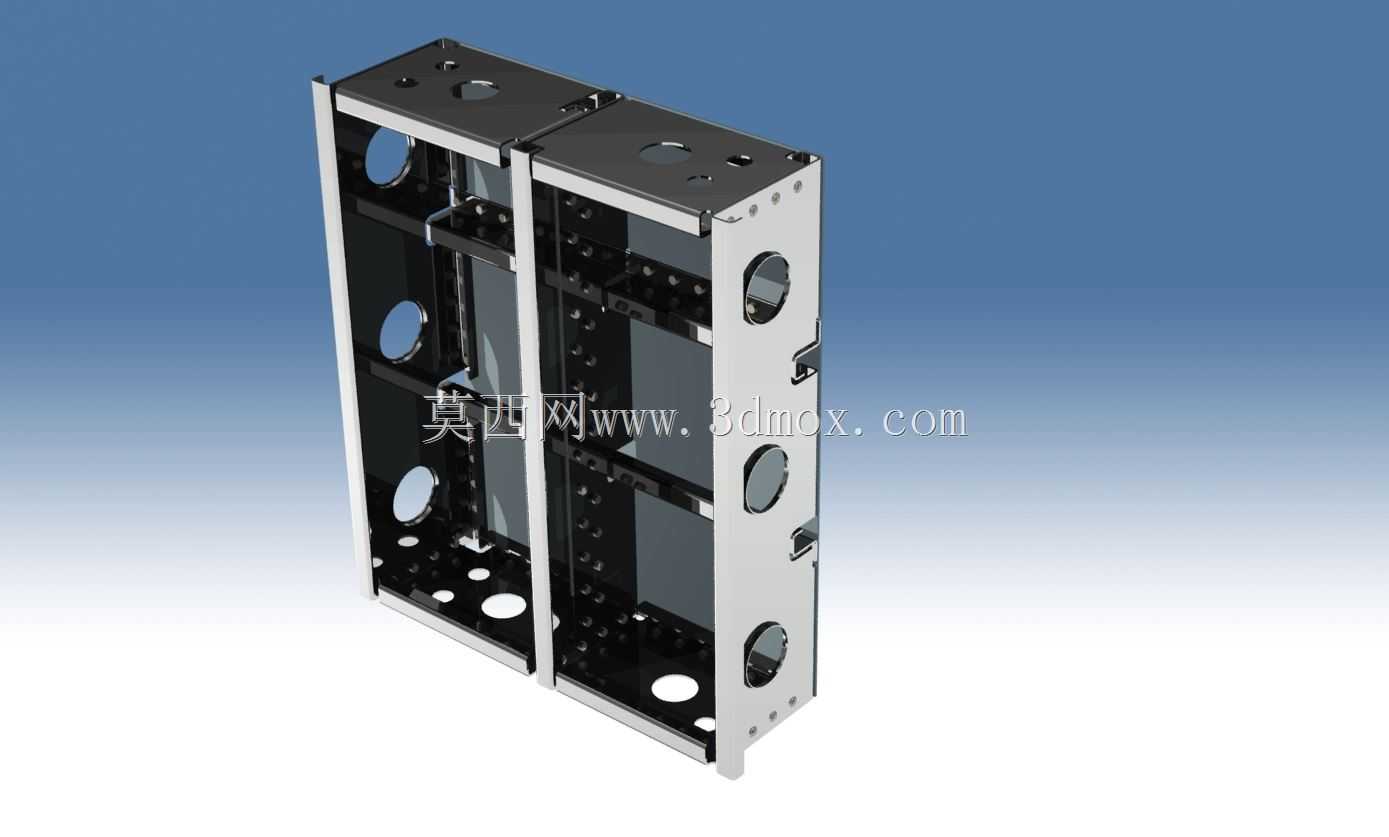

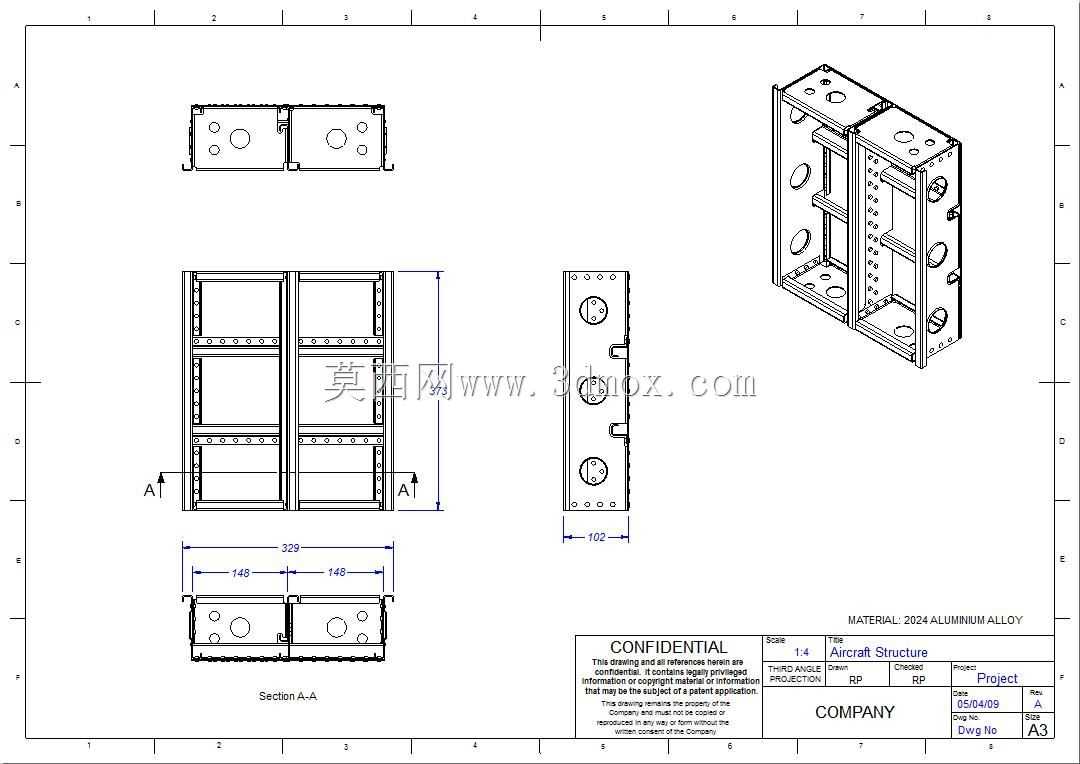

　　既控制了整体重量，也能在机载设备维护时快速拆解局部板块，无需整体拆卸框架即可完成内部模块的更换，适配航线快速维护的作业要求。框架的承载面做了阵列式的安装孔设计，孔位间距符合航空机载设备的通用安装模数，不同尺寸的航电模块、继电器组、小型传感单元都可以通过航空标准紧固件直接固定在承载面上，无需额外制作转接支架，减少舱内的安装附件数量。从安装边界来看，框架整体为窄长型立式结构，宽度方向严格适配飞机设备舱的型材安装间距，两侧的折弯边预留了与机身纵向龙骨连接的固定孔位，安装后框架与机身结构之间保留有均匀的通风间隙，可供舱内冷却循环气流穿过，带走框架上安装设备运行产生的热量，避免局部热量堆积影响航电设备的工作稳定性。

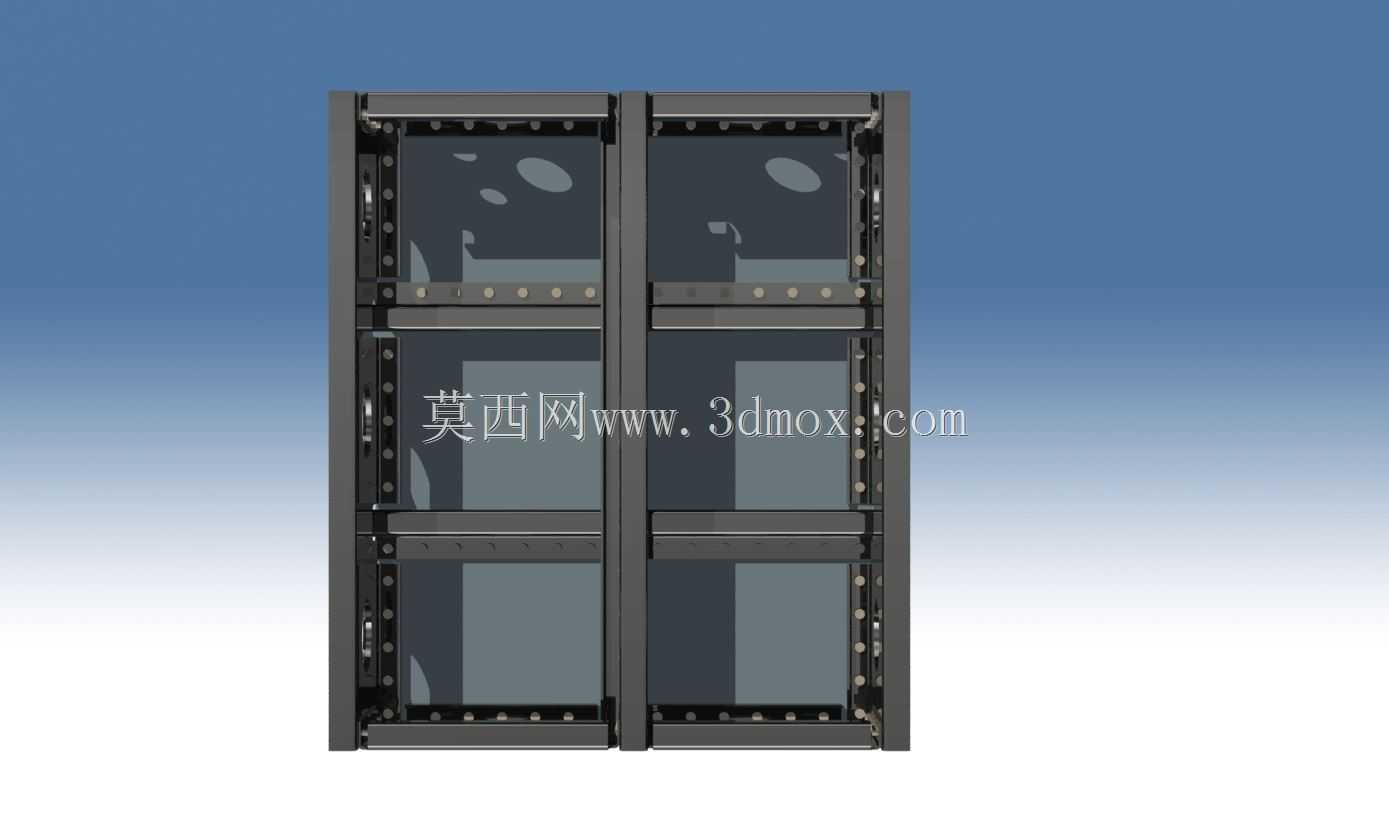

　　结构的竖向设置了多道加强折弯筋，沿着框架的长度方向分布，能够承受飞机起降、机动飞行过程中产生的纵向过载，避免薄壁钣金框架出现侧向形变，保证内部安装设备的位置精度，防止因框架变形导致设备接插件松脱、管路对接错位。框架上不同直径的圆孔并非随意布置，大直径孔主要供冷却风管、大束航空线缆穿过，中等直径孔对应液压、气动系统的支管穿设，小直径孔则用于框架自身拼接时的定位销安装，每个孔位的位置都经过装配干涉校验，确保实际装机时不会与周边的机身结构、其他机载设备出现安装冲突。在细节设计上，框架的所有外露棱边都做了压边处理，没有尖锐的切削毛边，避免机务人员在舱内作业时被划伤，拼接处的接缝控制在0.2mm以内，既保证拼接后的结构整体性，

　　也不会因接缝过大导致线缆、小零件卡入缝隙。这类钣金结构相比传统的机加工机架，重量能够降低60%以上，同时钣金件的加工周期更短，在航空产品的试制阶段能够快速调整结构尺寸，适配不同型号飞机的设备舱布局变化，不需要重新开模制作铸件或锻件，大幅缩短机载设备的装机适配周期。框架的分隔式腔体设计，能够将不同功能的机载模块分隔安装，减少不同设备之间的电磁干扰，金属钣金的腔体本身也能起到一定的电磁屏蔽作用，提升航电设备的抗干扰能力，适配飞机复杂的电磁工作环境。在受力设计上，框架的载荷传递路径清晰，安装面上的设备载荷通过承载板传递到两侧的竖向折弯主梁，再通过主梁上的固定点传递到机身龙骨结构，每道折弯筋的位置都对应主要承载点的下方，避免薄板出现局部凹陷变形，即使在承受最大过载的情况下，框架的整体形变量也能控制在航电设备允许的安装偏差范围内，保证设备接插件的可靠连接。
