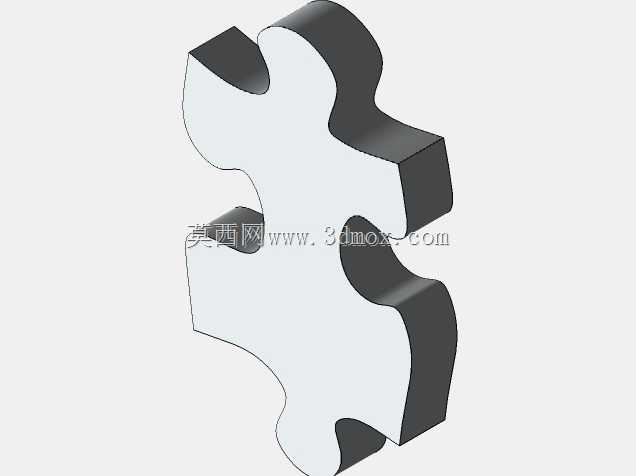

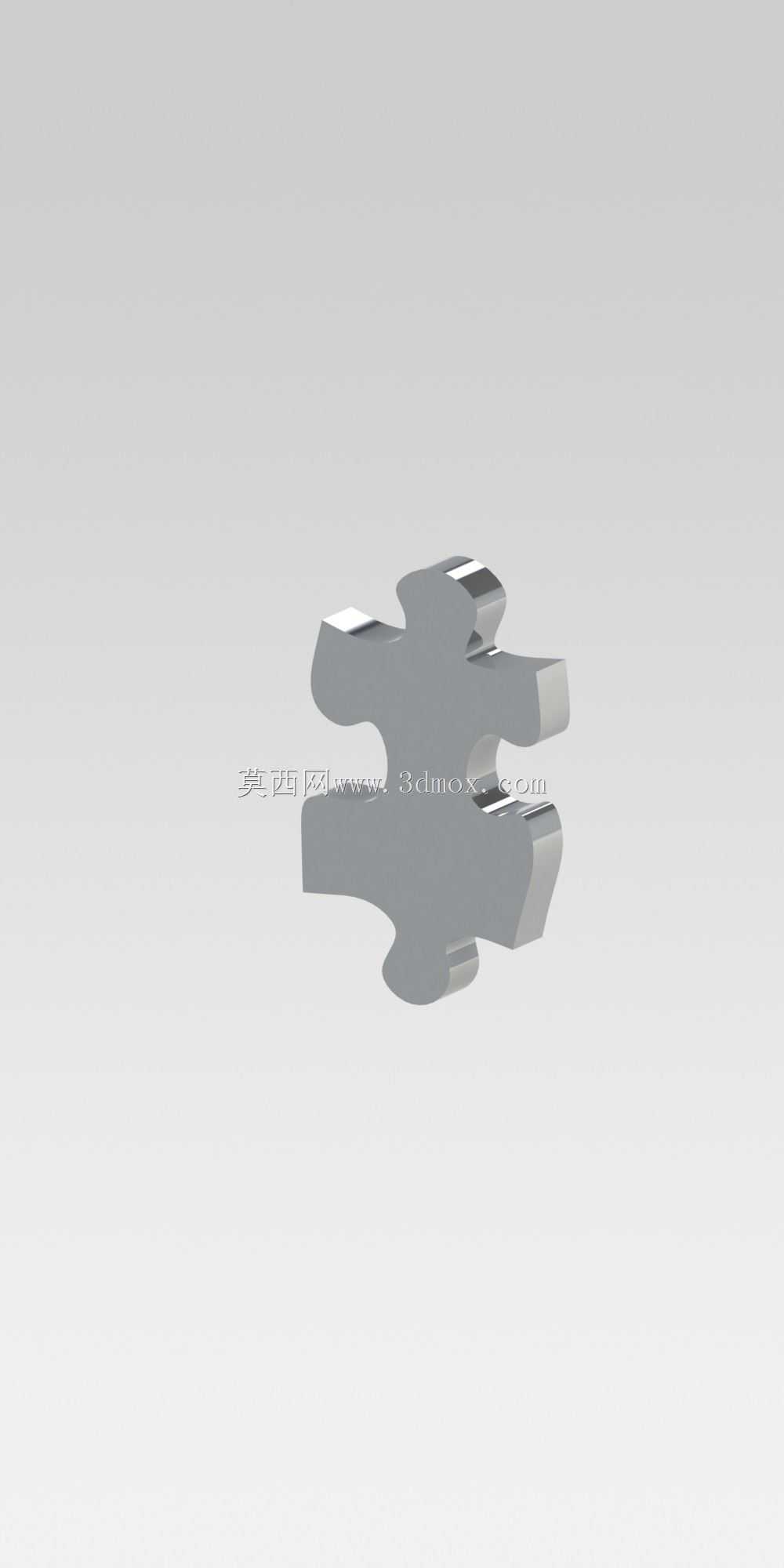

互锁拼接式异形拼图块结构设计

　　这款互锁拼接结构件的设计，最初是面向桌面益智教具、模块化拼接展示装置的配套需求开发，在实际应用场景中，既可以作为儿童益智拼搭玩具的基础单元，也能用于展会模块化拼接标识、工业设备快装防护面板的连接嵌件，甚至在小型工装的快速定位拼接场景中，也能凭借稳定的卡扣结构实现无紧固件快速装配。从结构设计思路来看，整个零件没有采用传统拼图块的直角凸凹榫结构，而是对四个方向的卡扣做了圆弧过渡处理，每个凸榫的侧面都设计了1.2度的拔模斜度，既满足注塑成型的脱模需求，也能让拼接过程中的插拔阻力控制在合适区间，不会出现过松易脱落、过紧难拆卸的问题。零件的外形尺寸控制在52mm×45mm的边界范围内，整体厚度均匀设置为8mm，所有棱边都做了R0.

　　5的圆角处理，避免尖锐边角造成划伤，同时也能减少拼接过程中的边角磕碰损伤。在功能特性上，四个方向的卡扣结构完全对称，任意两个同规格的拼接件都可以实现任意方向的互锁连接，不需要区分安装方向，大幅降低了批量拼接时的选件、对位成本；卡扣的咬合深度设计为3mm，咬合面做了微磨砂纹理处理，拼接完成后两个零件的结合面缝隙可以控制在0.1mm以内，横向拉扯时的脱离力能达到15N以上，完全满足日常拼搭、展示场景的连接强度需求，不会因为轻微晃动就出现散架的问题。设计过程中特意规避了薄壁、深筋等容易出现成型缺陷的结构，整个零件的壁厚差控制在0.2mm以内，不管是采用PLA材质3D打印打样，还是采用ABS材质批量注塑生产，都不会出现明显的缩痕、翘曲问题，

　　生产良率能得到有效保障。从安装边界来看，由于零件采用对称式卡扣设计，多件拼接时的扩展边界没有结构限制，既可以平面拼接成任意尺寸的面板结构，也可以通过搭配带转角的同系列拼接件实现立体框架的搭建，在做模块化展示装置时，可以直接在零件表面粘贴标识、磁吸配件，不需要额外做打孔、攻丝等二次加工。实际测试过程中，这类拼接件在反复插拔500次以后，卡扣的磨损量不到0.05mm，连接力衰减率低于10%，完全满足高频次拆装的使用需求；如果用于工业场景的快装防护结构，还可以根据使用场景更换为PA66加纤材质，进一步提升结构的耐磨性能与抗老化能力，适配车间内多油污、多粉尘的复杂使用环境。不同于普通的平面拼图块，这款结构件的卡扣咬合面做了微小的楔形设计，

　　拼接到位时会产生轻微的卡扣到位反馈，不需要额外检查就能确认连接是否到位，在批量快速拼搭作业时能有效提升装配效率，减少漏装、虚接的问题。零件的背面设计了0.3mm深的网格状加强筋，在不增加整体壁厚的前提下，将零件的平面抗变形能力提升了40%以上，即使是大尺寸平面拼接完成后，也不会因为自身重力出现明显的中部下弯变形，保证拼接完成后的整体平面度。
