Protec7-30型齿轮式油泵结构设计

在小型液压动力单元、紧凑型设备润滑系统、小型燃油输送工况里，这类容积式齿轮油泵的应用占比一直不低，很多做小型工程机械配套、农业机械辅件设计的工程师，在选型时都会优先考虑这类结构紧凑的外啮合齿轮泵方案。这款Protec7-30型油泵采用的是8字形的泵体腔体结构，刚好容纳一对参数匹配的外啮合渐开线齿轮，齿轮与泵体内壁、前后端盖之间的配合间隙控制在微米级，依靠齿轮啮合过程中形成的密闭容积变化来完成吸油与压油动作，相比叶片泵，它对油液清洁度的耐受度更高，结构也更简单，后期维护拆解的难度更低。

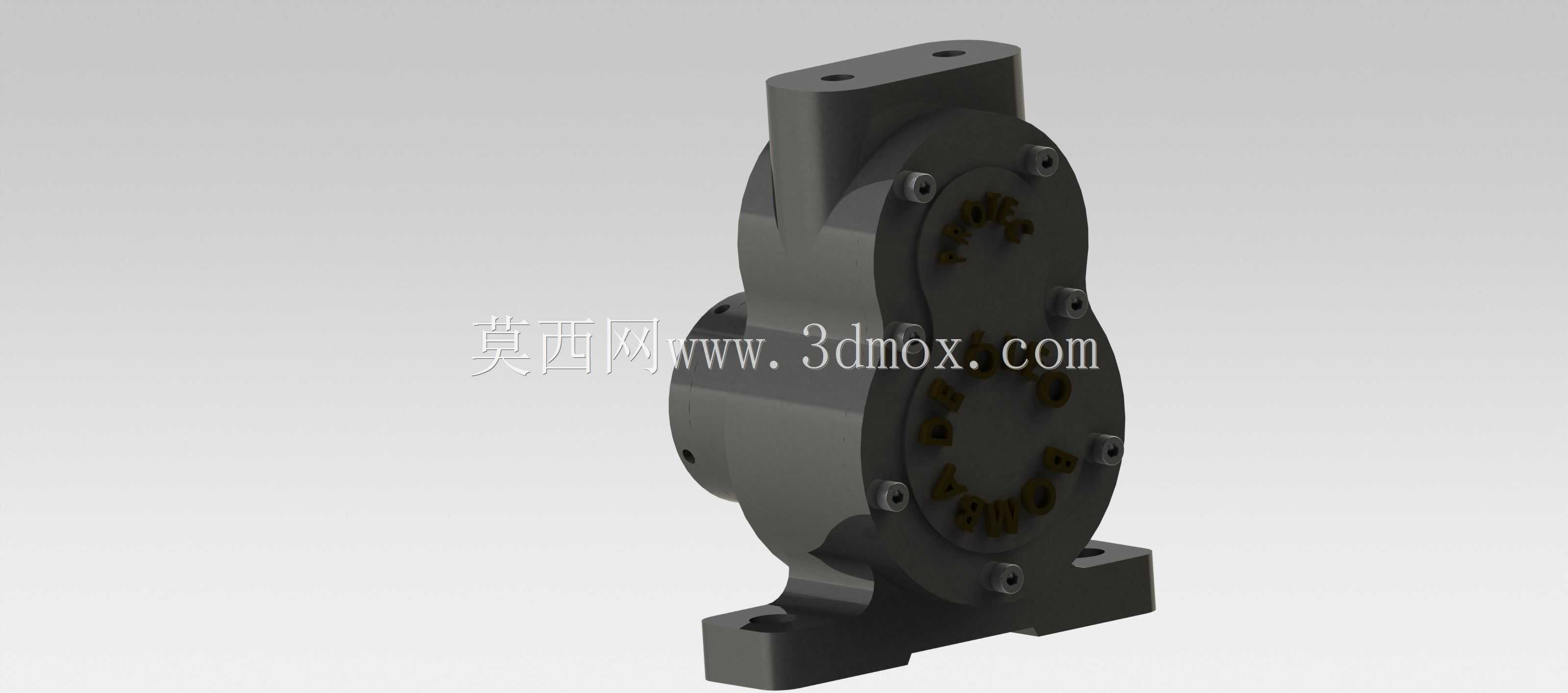

从实际安装适配的角度看，这款泵的安装脚采用了带安装孔的支脚结构，两个支脚分布在泵体下方，安装孔的孔位公差按照IT7级精度设计，能直接适配多数小型动力单元的安装面板，不需要额外做转接板。泵体上方预留了两个对称的螺纹安装孔，用来固定泵的进出油口接头或者外接的安全阀组件，进出油口采用的是同轴同侧布置？不对，看结构是侧置的油口？哦不对，这个泵的油口是布置在泵体的侧端，和齿轮轴线平行的方向，这样的布置方式能减少外接管路的弯折角度，在空间局促的设备舱里布置时，能有效降低管路的应力集中风险。泵的端盖采用内六角圆柱头螺钉紧固，一圈共6颗螺钉均匀分布在端盖的密封面上，紧固时按照对角线顺序拧紧，能保证端盖和泵体之间的密封垫片受力均匀，避免出现局部渗漏的问题。

设计这类泵的时候，首先要确定的是额定工况下的排量，根据齿轮的模数、齿宽、齿数来计算理论排量，再结合容积效率推算实际输出流量，这款泵的排量适配每分钟几升到十几升的流量范围，工作压力适合中低压工况，大多用在润滑系统、小型液压执行机构的动力供给场景，比如小型机床的主轴润滑回路、农用机械的液压助力系统、小型发电机组的燃油输送回路里都能看到这类结构的泵。在建模的时候，要特别注意齿轮啮合的侧隙控制，侧隙太小会导致齿轮运转卡滞，温升过快，侧隙太大又会导致内泄漏增加，容积效率下降，一般这类中低压泵的齿轮侧隙控制在0.02-0.04mm之间，同时要在端盖上设计卸荷槽，避免齿轮啮合时出现困油现象，困油会导致泵运转时产生噪音和振动，严重的话还会导致泵轴的疲劳损坏。

从外形尺寸的边界来看，这款泵的整体轮廓没有突出的不规则结构，最大外轮廓是泵体的圆柱形腔体部分，安装时需要预留的空间只需要比泵体最大外径大20mm左右，就能满足安装和后期维护的操作空间，泵轴的伸出端采用标准的轴径设计，能直接配套标准的联轴器或者皮带轮，不需要额外做轴的定制加工。泵体的材质一般采用灰铸铁铸造，经过时效处理后再进行机加工，能保证泵体的刚性，减少运转时的变形，齿轮部分采用合金钢渗碳淬火处理，齿面硬度能达到HRC58-62，保证足够的耐磨性，延长泵的使用寿命。在实际使用中，这类泵的吸油高度一般不超过500mm，安装时要尽量靠近油箱液面，避免吸空导致的气蚀问题，吸油管路要配置对应的过滤器，过滤精度控制在100目左右，既能阻挡大颗粒杂质进入泵腔，又不会因为吸油阻力太大导致泵的供油不足。

很多刚接触液压设计的工程师容易忽略泵的安装同轴度问题，这款泵在安装时，泵轴和驱动电机轴的同轴度误差要控制在0.1mm以内，如果采用联轴器连接的话，要选择弹性联轴器来补偿少量的安装误差，避免泵轴承受额外的径向力，导致轴封过早损坏或者轴承的异常磨损。泵的密封件采用丁腈橡胶材质的油封，能适配常规的矿物液压油、润滑油介质，如果要输送特殊介质，比如燃油或者合成液压油，需要更换对应的氟橡胶密封件，避免密封件被介质腐蚀溶胀导致渗漏。这款泵的内部流道经过优化，吸油腔的流道截面逐渐扩大，能降低油液的流速，减少吸油阻力，压油腔的流道设计成平滑过渡的结构，减少油液的压力脉动，降低运转时的流体噪音。
