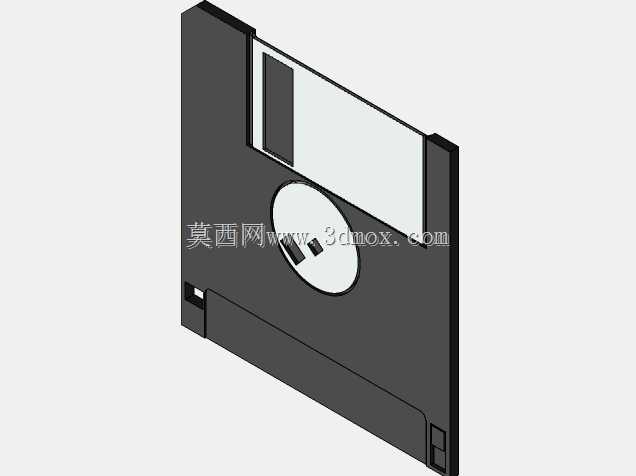

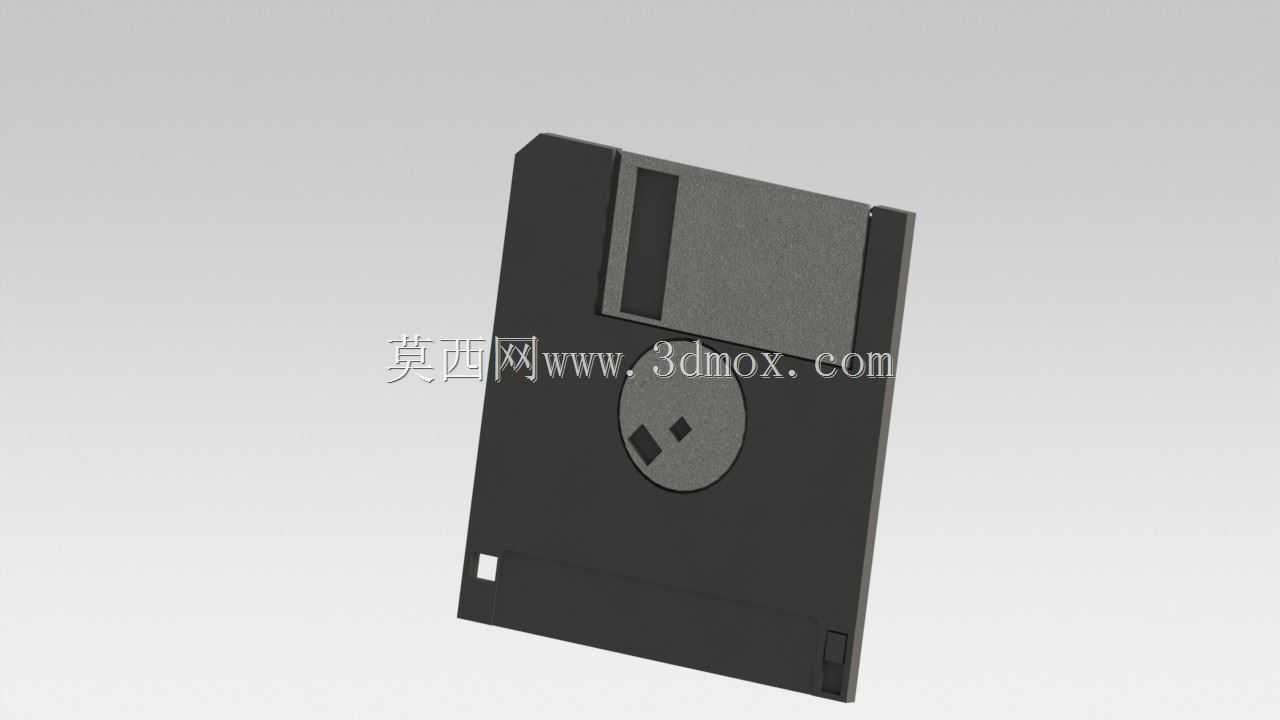

经典3.5英寸1.44MB软盘结构三维建模

在早期计算机外设配套的结构设计工作中，3.5英寸软盘的结构设计是磁存储设备小型化的典型实践，这类存储载体曾广泛应用于个人计算机数据交换、工业设备参数备份、嵌入式系统固件烧录等场景，在数控车床参数备份、早期PLC程序传输、办公文档跨设备拷贝等工作中承担了十余年的移动存储职能。从结构设计的角度拆解，这款1.44MB容量的软盘整体采用硬质塑料外壳作为主体承载结构，外壳边角做了圆弧过渡处理，避免日常插拔携带过程中产生应力开裂，同时外壳正面设置了滑动式金属防尘挡片，在盘片未插入驱动器时，挡片依靠内置的弹性塑料卡扣自动覆盖磁头读写窗口，完全隔绝外界灰尘、指纹接触内部的聚酯薄膜盘片，避免磁记录层被划伤导致数据丢失；当盘片插入软盘驱动器时，驱动器的机械结构会自动拨开金属挡片，让磁头能够接触盘片表面完成数据读写操作。盘体右下角设置了方形的写保护缺口，缺口处搭配可滑动的塑料拨块，当拨块滑动到露出缺口的位置时，驱动器的光电检测结构会识别到写保护状态，禁止对盘片内的数据进行写入、擦除操作，避免误操作损坏已存储的重要数据，这个结构设计在后续的很多移动存储设备上都得到了沿用。盘体左上角的定位倒角是防呆设计的核心，只有按照倒角对应的方向插入，才能让盘片顺利进入驱动器的卡槽，避免反向插入损坏盘片或驱动器的读写机构。从安装边界尺寸来看，这款软盘的外形尺寸严格遵循早期计算机存储介质的统一标准，整体长宽尺寸控制在90mm左右见方，整体厚度约3.3mm，能够适配所有标准3.5英寸软盘驱动器的插槽尺寸，插拔行程与驱动器内的弹出机构、磁头加载机构的运动行程完全匹配，插入后盘片中心的金属轮毂会精准卡入驱动器的主轴驱动轮，带动盘片以恒定转速旋转，保证磁头能够在盘片表面的磁道上精准寻址。在建模过程中，需要重点还原几个核心配合结构的尺寸精度：首先是金属挡片的滑动导轨结构，挡片两侧的凸点与外壳内侧的滑槽配合间隙需要控制在0.1mm以内，既保证挡片滑动顺畅无卡滞，又不会出现间隙过大导致挡片歪斜、无法完全覆盖读写窗口的问题；其次是中心金属轮毂的定位尺寸，轮毂中心与盘片几何中心的同轴度公差需要控制在0.05mm以内，避免盘片旋转时产生过大的径向跳动，导致磁头读写数据时出现磁道偏移错误；另外写保护拨块的定位卡槽需要有清晰的档位阻尼感，拨块在两个锁定位置时不会因为日常携带的震动自行移位，保证写保护状态的可靠性。盘体内部的聚酯薄膜盘片是存储数据的核心载体，盘片表面涂覆的铁磁材料层厚度均匀性直接影响数据存储的稳定性，建模时需要还原盘片与外壳内侧的无纺布衬垫的接触关系，衬垫的作用是在盘片旋转时轻微擦拭盘片表面，去除附着的微小灰尘，同时减少盘片旋转时的晃动，降低读写噪音。这类软盘的结构设计充分考虑了日常使用的耐用性，硬质外壳能够承受一定的挤压外力，避免内部盘片被压变形，金属挡片的材质选用不锈钢薄片，长期滑动也不会出现磨损掉屑的问题，整体结构没有复杂的传动部件，依靠简单的塑料卡扣、弹性结构就实现了所有的防护与交互功能，在当时的制造工艺条件下，做到了成本、可靠性、易用性的最优平衡。对于现在的结构设计从业者来说，还原这类经典存储设备的三维模型，能够更好地理解消费电子类产品中防呆设计、防护结构、人机交互细节的设计思路，很多看似简单的结构细节，都是经过大量实际使用验证后迭代优化的结果，比如写保护拨块的位置选择在盘片右下角，是因为用户手持盘片插入驱动器时，拇指刚好能够自然触碰这个位置，不需要刻意调整手势就能切换写保护状态；金属挡片的弹簧弹力经过反复调校，既不会因为弹力过大导致驱动器拨挡片时负载过高，也不会因为弹力过小导致挡片无法自动复位。
