多通路隔膜式流体输送泵结构设计

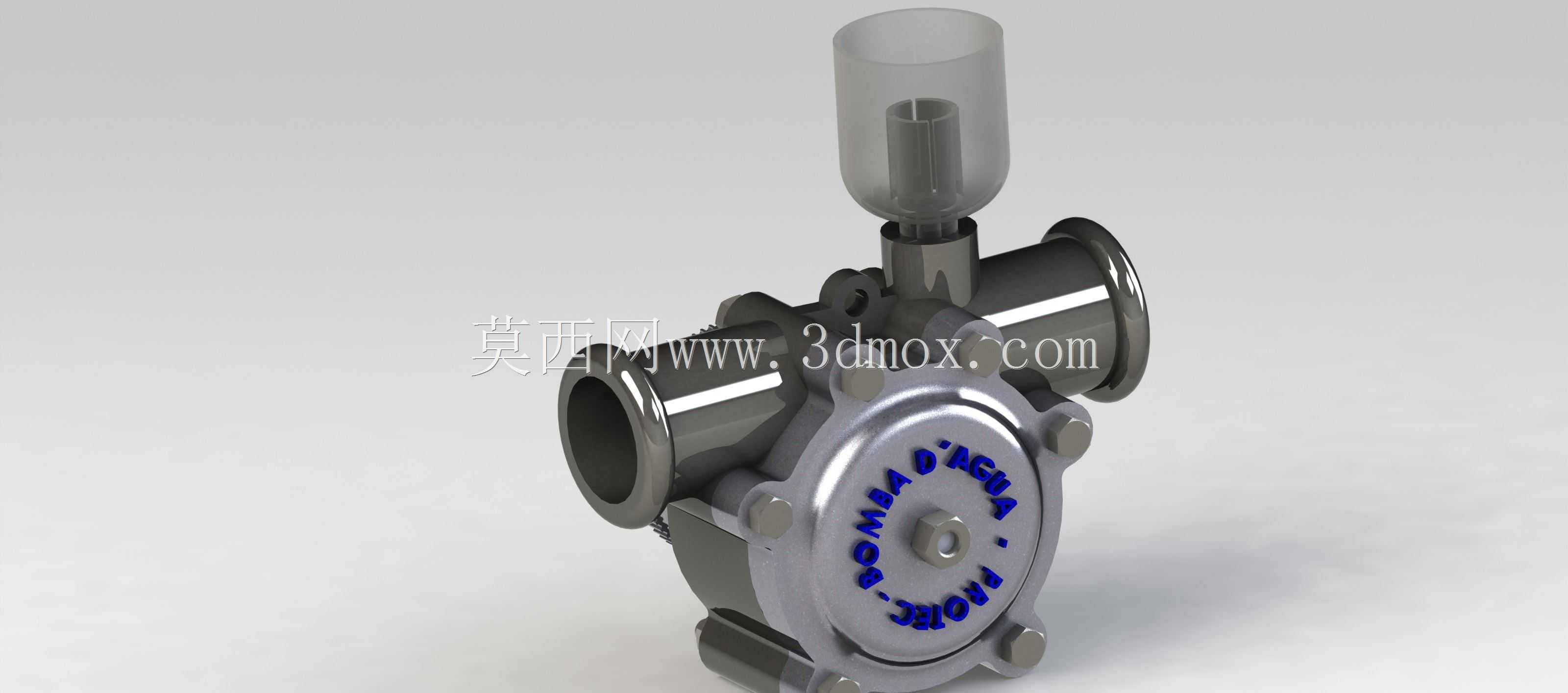

这款多通路流体输送泵的结构设计，核心围绕小流量精准流体输送场景展开，在小型水处理、实验室流体配比、轻型化工试剂输送、家用净水系统增压这类工况中，这类结构的泵体应用占比逐年提升。从结构布局来看，泵体采用三向通路接口设计，三个快装式接口呈空间垂直分布，能够适配不同走向的管路排布，无需额外加装弯头转接件，能有效降低管路沿程阻力，减少流体在转接位置的涡流损耗。泵头端盖采用螺栓圆周均布压紧结构，端盖与泵腔之间设置密封隔膜，将传动腔与过流腔完全隔离，这种设计能避免输送流体与传动部件直接接触，既可以输送洁净度要求较高的流体，比如饮用水、实验室试剂，也能适配轻度腐蚀性的弱酸碱流体，不会出现传动部件被流体腐蚀、或者润滑油脂渗漏污染输送介质的问题。顶部设置的透明储液腔结构，主要用于泵体启动前的排气与储液，能够在泵首次启动或者停机后重启时，避免泵腔内部积存空气导致的气缚现象，无需额外加装排气阀，操作人员可以直接通过透明腔体观察内部液位与流体状态，判断泵内是否完成排气、是否存在流体杂质。从安装边界来看，泵体整体采用紧凑型布局，三个接口的中心距控制在小尺寸范围内，安装时不需要预留过大的操作空间，接口采用标准快装卡箍结构，对接时无需螺纹旋合，只需要卡箍锁紧即可完成管路连接，安装拆卸效率比螺纹连接提升数倍，也能避免螺纹连接长期使用后出现的锈蚀咬死问题。设计过程中，泵体的过流腔流道采用圆弧过渡处理，没有直角突变结构，能够减少流体在泵腔内的压力脉动，降低输送过程中的流体噪音，同时也能避免流体中的固体杂质在直角位置沉积堵塞。传动端的结构集成在泵体中部的壳体内，偏心轮带动隔膜做往复运动，通过腔室容积的周期性变化完成流体的吸入与排出，三个通路分别对应不同的工况接入需求，既可以作为一进两出的分流输送泵，也可以作为两进一出的合流输送泵，还能通过外接阀组实现流向的快速切换，适配不同的管路系统需求。在结构强度设计上，泵壳采用金属材质压铸成型，端盖的螺栓压紧点均匀分布在泵腔外缘，能够保证密封面的压力均匀分布，避免局部压力不足导致的泄漏问题，同时螺栓的预紧力经过核算，不会因为预紧力过大导致端盖变形、或者预紧力不足出现密封失效。顶部的透明储液腔采用耐冲击的透明工程材质，与下部金属泵体采用螺纹加密封圈的连接结构，既保证连接强度，也能方便拆卸清洗储液腔内部的积存杂质。这类泵体在实际使用中，不需要复杂的安装基础，既可以水平安装也可以垂直安装，只要保证进出口管路的支撑足够，不会因为管路重量拉扯泵体接口即可，运行过程中的振动幅度很小，不需要额外加装减震垫也能稳定运行。过流部件的密封结构采用易更换设计，当隔膜出现老化磨损时，只需要拆开端盖的固定螺栓即可更换隔膜，不需要将整个泵体从管路上拆下，大幅降低后期维护的时间成本。从流体性能来看，这种结构的泵自吸能力较强，不需要提前灌泵就能完成流体抽吸，对于输送液位低于泵安装位置的工况有很好的适配性，同时输送过程中流体不会受到叶轮的剪切作用，能够输送对剪切敏感的流体，比如含有活性成分的试剂、含有微小颗粒的流体，不会破坏流体中的有效成分，也不会因为颗粒卡滞叶轮导致泵体损坏。
