手动推拉式便携充气器结构设计

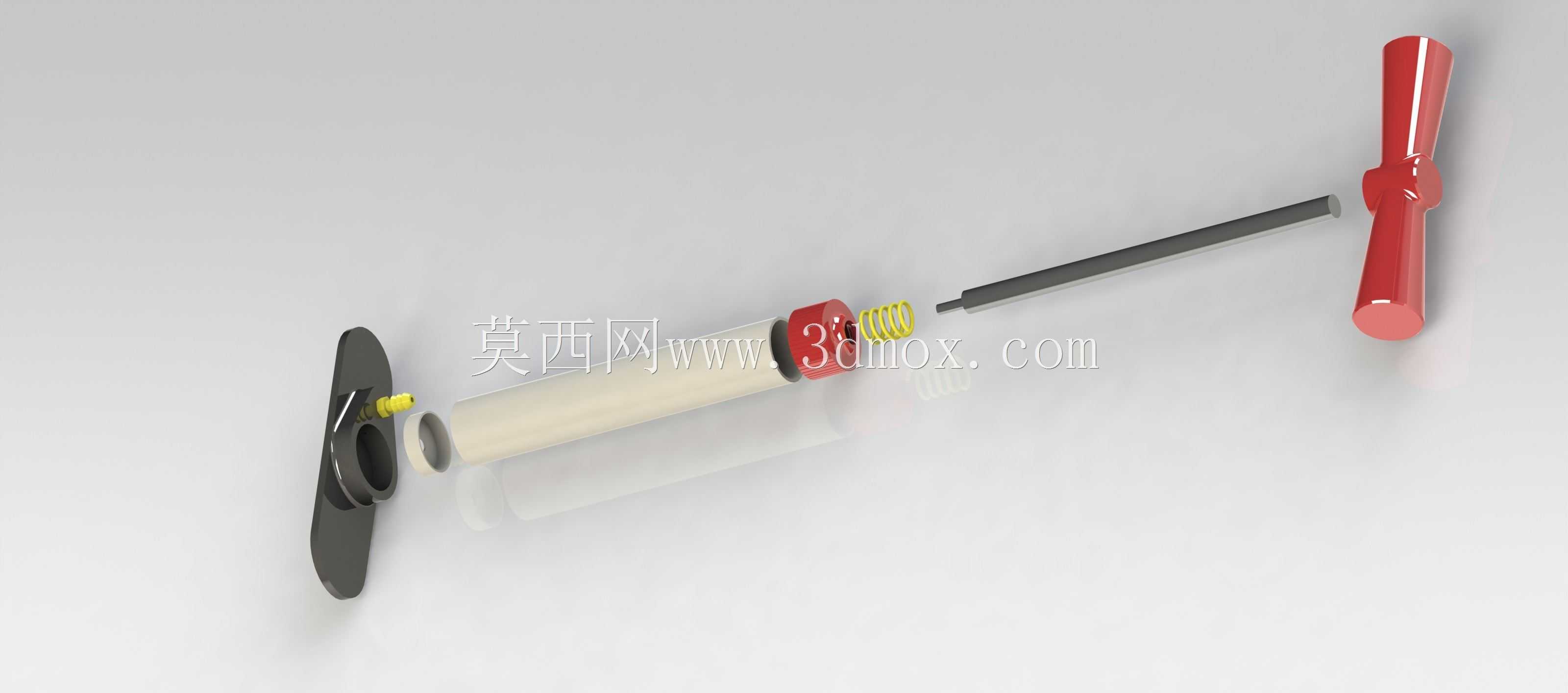

这款手动推拉式充气工具，核心应用场景覆盖民用小型充气需求与户外应急补压场景，日常可用于自行车轮胎、球类、充气玩具的充气作业，也可作为小型气动元件的低压气源补充装置，适配无电力供应的户外作业、家用零散充气需求，相比电动充气装置无需依赖电源，结构可靠性更高，故障排查与维护门槛极低。从功能实现逻辑来看，该充气器采用单级活塞式压缩结构，推拉行程中通过活塞组件的单向阀结构完成进气与压缩排气的循环，前端设置的快插式气嘴可适配美式气门嘴、球类气针等多种常见充气接口，气嘴根部带有密封缓冲结构，避免充气过程中接口漏气。设计阶段优先考虑手持操作的人机工程特性，尾部T型手柄采用圆弧过渡造型，握持时手掌受力均匀，推拉施力过程中不会出现硌手问题，推杆采用细长杆结构，在保证足够轴向刚度的前提下控制整体重量，长时间操作不易产生手部疲劳。缸体部分采用薄壁圆筒结构，内壁做光滑处理降低活塞往复运动的摩擦阻力，前端的气嘴安装座集成了排气单向阀结构，压缩行程中阀片打开将高压气体送入待充气物件，回程过程中阀片关闭，同时活塞侧的进气阀打开吸入外界空气，完成一个工作循环。从安装与尺寸边界来看，该充气器整体为细长杆状布局，收纳状态下总长度控制在单手握持可携带的范围，缸体外径适配常规手持操作的握持直径，所有外露部件均做圆角处理，没有尖锐凸起结构，放置在工具包、车载储物格内不会刮蹭其他物品。拆解后可分为手柄推杆组件、活塞密封组件、缸体组件、前端气嘴组件四个独立模块，各模块之间采用螺纹或卡接方式连接，日常维护时仅需更换活塞处的密封胶圈即可恢复密封性能，无需专业工具即可完成拆装。结构设计中特意在活塞与推杆的连接位置设置了限位结构，避免推拉过程中活塞脱出缸体，尾部手柄与推杆的连接采用过盈配合加横向销钉固定，承受大推力推拉时不会出现手柄脱落的问题。前端气嘴处设置了小型泄压结构，当输出气压超过常规民用充气需求的安全阈值时可自动泄放少量气体，避免充气压力过高造成轮胎或球类爆损，该泄压阈值在设计阶段经过多轮调试，适配绝大多数民用低压充气场景的压力要求。缸体外部没有多余的凸起结构，表面做哑光防滑处理，握持时即使手部沾有少量水渍也不易打滑，整体重量控制在单手可轻松操作的区间，老人、青少年也可轻松完成充气操作。不同于常见的落地式打气筒，该款充气器没有额外的脚踏支撑结构，完全依靠手持施力完成推拉动作，整体结构更紧凑，携带便利性大幅提升，适合作为随车应急工具、户外出行配套工具使用。在密封结构设计上，活塞处采用双唇口密封胶圈，相比单密封圈结构，在往复运动过程中可同时实现进气侧与压缩侧的密封隔离，减少压缩气体的泄漏量，提升充气效率，相同充气压力下所需的推拉次数更少。气嘴与待充气物件连接的位置采用弹性橡胶套结构，对接时仅需将气嘴压入气门嘴即可完成密封，不需要额外的卡夹固定，单人操作时可一手扶住气嘴一手推拉手柄，操作流程更简便。
