黑黄配色人体工学电竞游戏鼠标结构设计

　　日常做外设结构设计的过程中，这类右手人体工学造型的游戏鼠标，是面向长时间高频操作的电竞、重度办公场景开发的，和对称造型的通用办公鼠标不同，整个曲面的贴合度直接决定了长时间握持的疲劳度，建模阶段需要反复调整曲面的曲率变化，匹配成年男性手掌的自然握持姿态，避免掌心区域出现悬空或者局部硌手的问题。从实际使用场景来看，这类鼠标主要服务于MOBA、FPS类电竞操作，以及长时间进行三维建模、平面设计的高频鼠标操作用户，需要兼顾快速移动时的握持稳定性，以及长时间握持的压力分散，所以整个上壳的曲面不是简单的圆弧扫掠，而是根据指根、掌心、大鱼际的接触区域做了分区的曲率调整，侧裙位置的内收弧度刚好贴合拇指的自然放置位置，

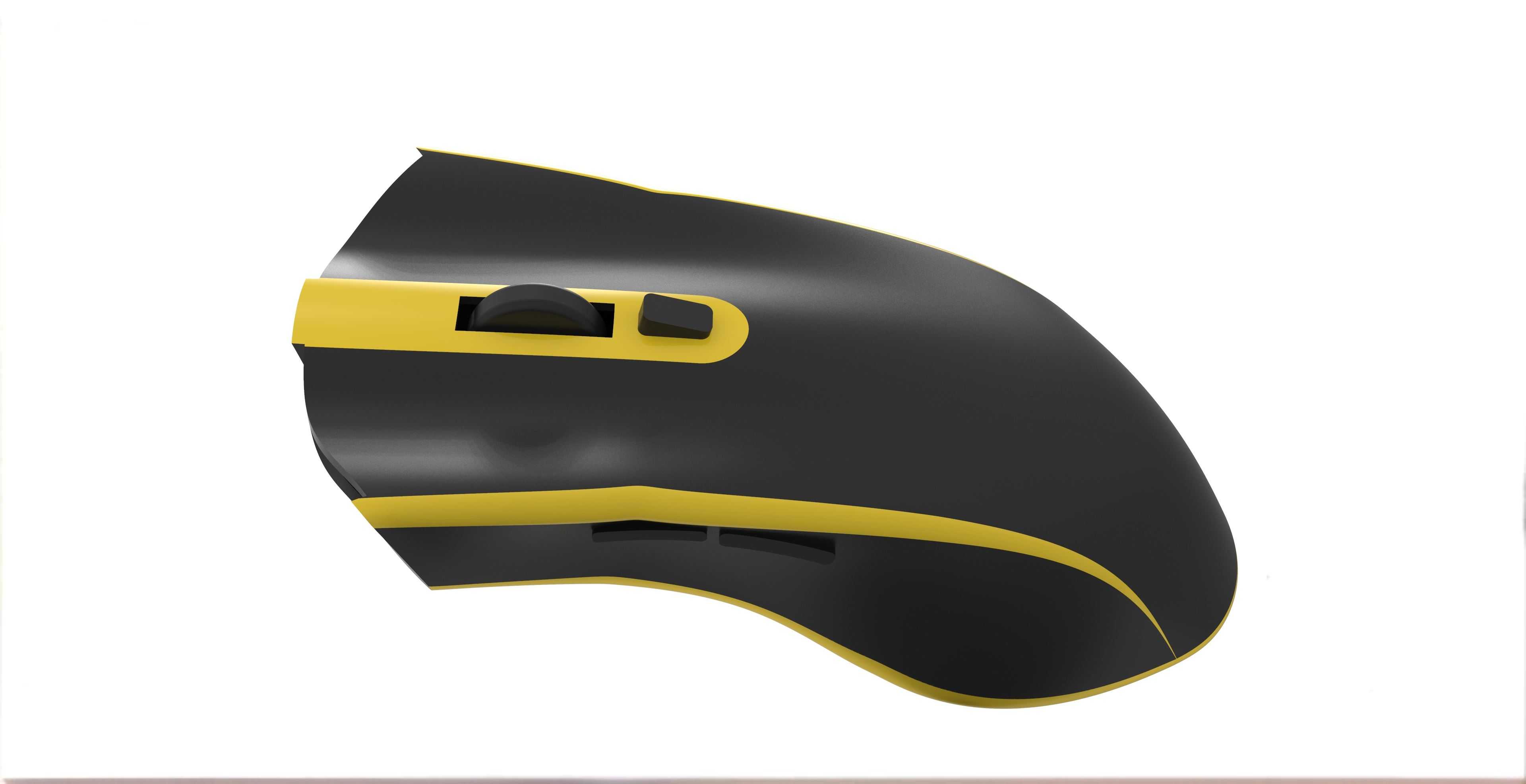

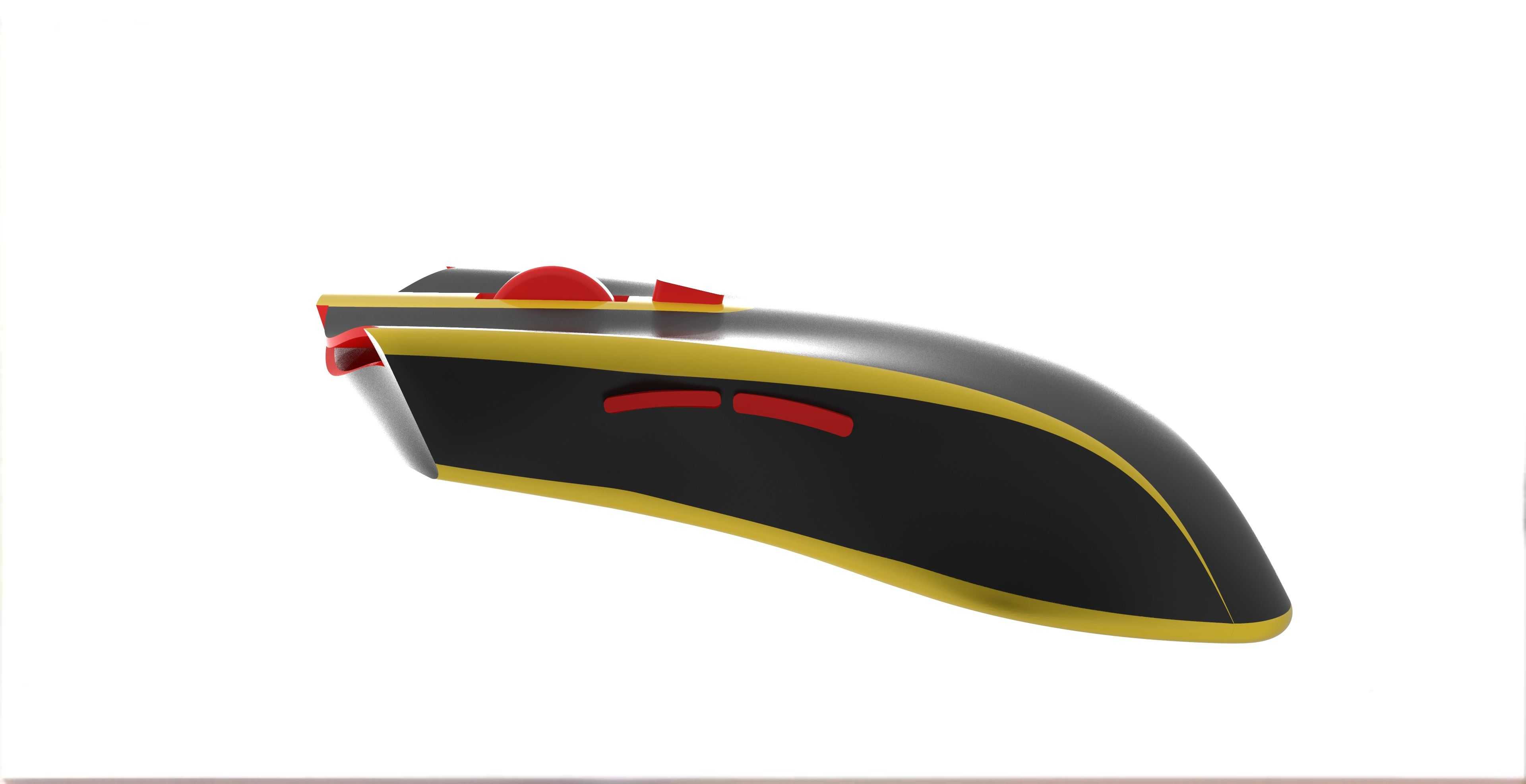

　　避免长时间握持时拇指处于紧绷的外展状态。功能布局上，除了左右主键和中置滚轮之外，侧键设置在拇指自然抬起即可触达的位置，不会因为误触影响正常操作，按键的触发行程和按压力度在结构设计阶段需要匹配微动的安装位置，预留足够的按压形变空间，避免按键卡滞或者触发力度不均的问题。黑黄撞色的分色设计，不是简单的外观装饰，分模线的位置刚好沿着曲面的转折棱线布置，既可以隐藏注塑件的合模痕迹，也能在视觉上收窄鼠标的侧面视觉厚度，避免大尺寸人体工学鼠标看起来过于笨重。尺寸设计上，整体长度控制在适合17到21厘米掌长用户握持的范围，宽度在掌心最宽位置做了适当的外扩，分散手掌的支撑压力，尾部的高度刚好贴合掌心的凹陷位置，不会顶到手腕造成腕部角度异常。

　　底部的脚贴安装位需要保持同一平面度，安装脚贴之后整个鼠标的滑动平面保持水平，避免出现前后或者左右翘动的问题，配重块的安装腔设置在鼠标的中心位置，保证移动过程中的重心稳定，不会出现头重脚轻或者侧倾的问题。滚轮位置的防滑结构和侧裙的防滑纹理，在建模阶段需要考虑注塑脱模的可行性，纹理的深度和间距既要保证防滑效果，也要避免注塑时出现填充不足或者脱模拉伤的问题。内部结构的排布上，PCB板的固定柱位置需要避开按键的形变区域，电池仓（如果是无线版本）或者线材的出线位置需要做应力释放结构，避免线材弯折断裂，上壳和下壳的卡扣位置均匀分布在壳体边缘，保证装配之后的接缝均匀，没有局部翘起的问题。做这类手持类数码外设的三维建模，最核心的不是曲面做的多花哨，

　　而是所有的曲面变化都要服务于握持手感和结构可行性，很多新手建模的时候容易只追求外观的流线感，忽略了内部元器件的安装空间，最后导致PCB、微动、电池这些部件放不进去，或者装配之后出现干涉，所以在做外观曲面的时候就要同步考虑内部的堆叠空间，壁厚保持均匀，避免出现壁厚差异过大导致的注塑缩痕问题。侧键的按压结构需要做独立的支撑，避免按压侧键的时候带动整个上壳形变，影响主键的触发手感，滚轮的编码器安装位需要保证同轴度，避免滚轮滚动的时候出现卡顿或者左右窜动的问题。从实际落地的角度，这个造型的鼠标在开模之前，需要3D打印手板进行实际的握持测试，反复调整曲面的高低和弧度，因为不同用户的握持习惯有趴握、抓握、捏握的区别，人体工学造型需要兼顾这几种主流握持方式的舒适度，不能只适配单一的握持姿态。表面处理上，黑色区域采用类肤磨砂材质提升握持的摩擦力，黄色装饰条采用亮面或者细晒纹的处理，形成视觉和触感上的层次，同时不同材质的收缩率在建模阶段就要提前考虑，预留足够的装配间隙，避免不同材质的零件因为热胀冷缩出现装配干涉。
