这类盘式带辐条结构的轮件,在轻载传动、物料承托输送场景中应用十分广泛,最常见的使用场景是薄型载带封装设备的收放卷工位,也可用于小型输送带的从动轮组、柔性线材导向的过线轮结构,部分轻量化的手动工装夹具中,也会采用这类结构作为手轮操作件,依靠辐条间的镂空结构降低整体转动惯量,操作人员手动转动时不需要施加过大的启动力矩,启停响应速度更快。

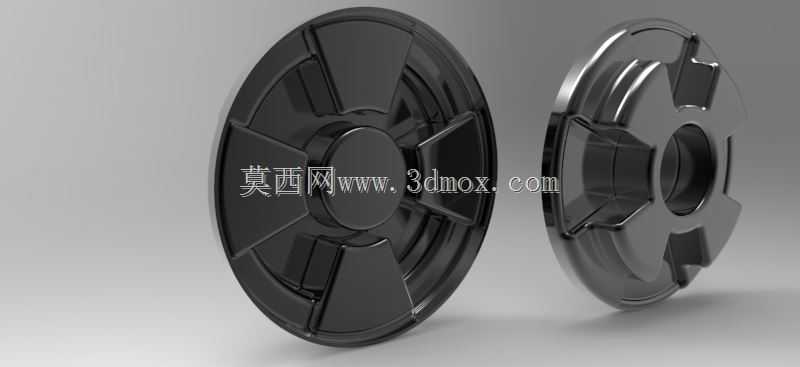

从实际功能特性来看,该轮件采用对称式五辐条支撑结构,轮缘与中心轮毂之间通过均匀分布的辐条做刚性连接,相比实心轮盘结构,整体重量可降低40%以上,转动过程中的风阻也会同步减小,在高速收卷工况下不会因为轮体自重过大造成驱动电机过载。轮体中心设置有标准通孔安装位,可适配不同直径的安装轴,配合紧定螺钉或者键槽结构即可完成周向固定,安装时不需要额外加工复杂的定位结构,现场装配效率较高。轮缘位置做了等宽的环形平面设计,和载带、输送带或者柔性线材接触时,接触面积均匀,不会出现局部应力集中造成的带材压痕或者线材磨损,长期运行过程中轮缘的磨损量也能控制在较低水平,延长零件的更换周期。
设计这类轮件时,首先要确认的是安装边界尺寸,中心安装孔的直径需要和配套的传动轴做公差配合,一般选用H7/h6的间隙配合,保证装配时可以顺利推入轴段,同时不会出现过大的径向窜动。轮体的整体外径需要根据实际的线速度要求核算,在驱动电机转速固定的前提下,外径越大,轮缘位置的线速度越高,收卷或者输送的速度也就越快,需要结合产线的实际节拍做匹配,不能盲目增大外径造成速度超出工艺要求。辐条的厚度和过渡圆角是设计中的核心要点,辐条过薄会造成轮体整体刚性不足,承受径向载荷时出现辐条变形,轮缘圆度超差后会出现运转跳动,造成带材跑偏;辐条过厚则会失去轻量化的优势,转动惯量提升后会增大驱动负载。辐条和轮毂、轮缘连接的位置必须做R2以上的圆角过渡,避免直角连接造成的应力集中,在长期交变载荷作用下出现疲劳裂纹,尤其是高速运转的工况下,应力集中位置的失效概率会大幅提升,圆角过渡结构可以有效分散应力,提升轮件的使用寿命。
轮体的两个端面都做了平面度处理,安装时可以和轴肩、轴承端面紧密贴合,不会出现安装倾斜造成的端面跳动,部分需要做动平衡的高速应用场景,可以在辐条的对应位置做去重处理,因为辐条是均匀对称分布的,动平衡校正时不需要在轮缘位置额外钻孔,直接在辐条表面铣削去重即可,不会破坏轮缘的接触平面,保证带材输送过程中的稳定性。轮体的厚度方向尺寸需要和配套的带材宽度做匹配,轮缘的有效接触宽度需要比带材宽度宽2-3mm,避免带材在运转过程中出现偏移滑落,同时也不会因为宽度过大造成不必要的材料浪费。
在实际选型应用中,如果是用于有腐蚀环境的工况,比如化工物料的输送工位,可以选用工程塑料材质加工该轮件,依靠塑料本身的自润滑特性,不需要额外添加润滑脂即可长期运转,也不会出现锈蚀问题;如果是用于有一定载荷的传动工位,则可以选用铝合金或者钢材做机加工,表面做发黑或者阳极氧化处理,提升表面硬度和耐磨性能。需要注意的是,这类辐条结构的轮件不适合用于重载传动场景,大扭矩传递下辐条的抗剪切能力不足,容易出现辐条断裂的问题,重载场景下还是需要选用实心轮盘或者带加强筋的结构。安装时需要保证轮体的径向跳动量控制在0.1mm以内,端面跳动量控制在0.05mm以内,如果跳动量超标,会造成带材收卷不齐、输送过程中抖动等问题,影响后续工序的加工精度。
