越野车辆前部防护杠结构三维设计

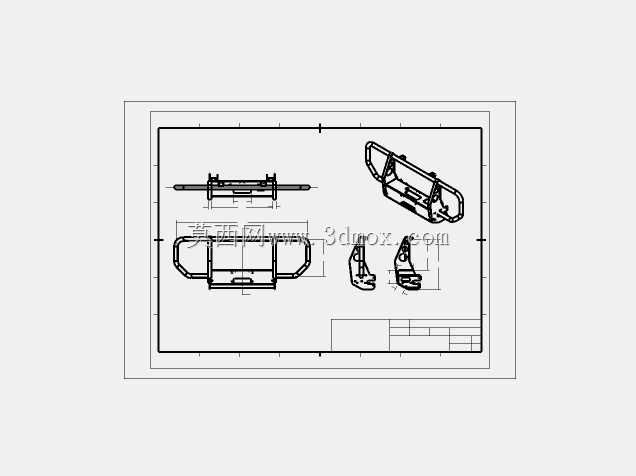

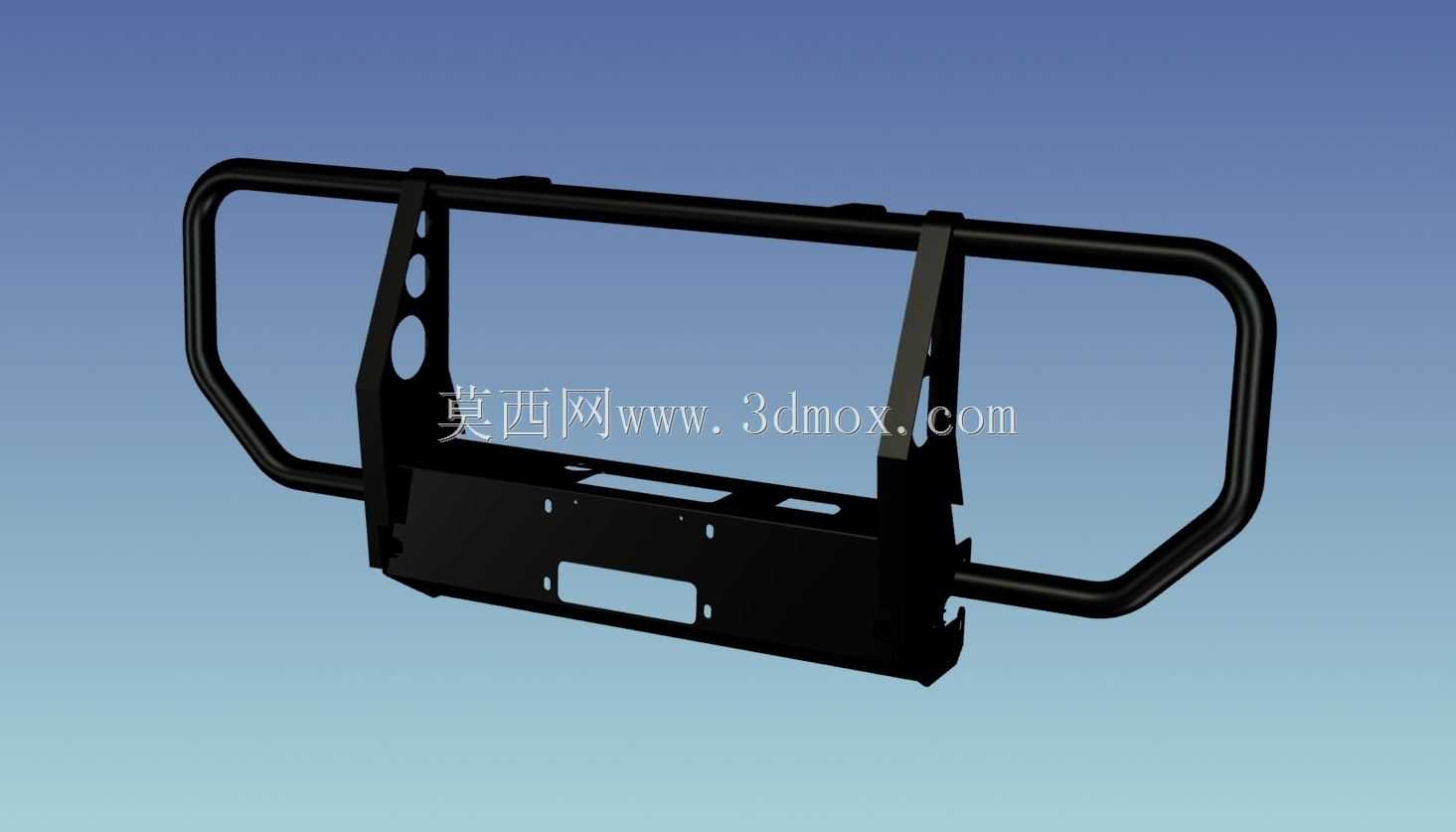

　　这款前部防护构件主要适配硬派越野车型的前部防护需求，在户外穿越、非铺装路面行驶场景下，能够为车辆前部的散热器、前大灯、翼子板前端等易损部件提供物理防护，避免行驶过程中飞溅的碎石、低矮灌木、浅沟落差带来的磕碰直接损伤车身核心部件。从结构设计来看，整体采用环形主框体加下部安装基座的组合形式，主受力环采用圆管弯折成型，弯折处做了大圆弧过渡处理，避免应力集中导致的管材开裂，环体两侧向外延伸的弧度刚好覆盖车辆前部两侧的灯组边缘，不会超出车身整体宽度太多，避免越野穿行时增加剐蹭风险。下部安装基座采用钣金冲压焊接成型，基座上预留了多组标准化安装孔位，孔位的位置公差控制在±0.2mm范围内，能够直接匹配原车前纵梁的安装点位，

　　不需要额外对原车结构进行打孔切割，降低改装施工的难度。主框体与下部基座之间设置了两组斜向支撑臂，支撑臂采用矩形钢型材加工，与主环管、安装基座之间采用满焊连接，焊缝处做了打磨平滑处理，能够将正面碰撞的冲击力快速分散到两侧纵梁上，避免单点受力过大导致安装基座变形。在主环体的左侧立臂上预留了三个不同直径的圆孔，可用于后期加装辅助射灯、天线支架、越野脱困绳固定点等拓展附件，不需要后期在管材上额外钻孔破坏结构强度。设计过程中优先考虑了安装边界的匹配，整体构件的纵深尺寸控制在180mm以内，安装后不会遮挡前牌照的安装位置，也不会影响前部雷达探头的探测角度，主环体的上沿高度与前机舱盖下沿齐平，不会干扰驾驶员的前部视野。

　　下部基座的下沿比原车前保险杠下沿高25mm，不会影响车辆的接近角参数，避免越野爬坡时出现托顶防护杠的情况。从受力特性来看，环形管结构相比传统平板式防护杠拥有更好的抗冲击韧性，在受到低速正面碰撞时，管体能够通过微小的弹性形变吸收部分冲击力，不会直接将刚性冲击传递到车身纵梁，减少碰撞对车身结构的损伤。安装基座的钣金厚度选用4mm的热轧钢板，相比常规改装防护杠3mm的板材厚度，在固定点位置的抗撕裂强度提升了30%以上，即使在拖拽、顶推等极端受力场景下，也不会出现安装点断裂的问题。斜向支撑臂的角度设置经过反复校核，刚好避开了原车前部的拖车钩安装位，安装防护杠后依然可以正常使用原车的前拖车接口，不需要额外改装拖车点。

　　主环管的管径选用42mm的无缝钢管，管壁厚度3mm，兼顾了结构强度与整体重量，整套构件的总重量控制在18kg以内，不会给车辆前部悬挂带来过多的额外负载，避免长期使用后出现车头下沉、悬挂提前老化的问题。表面处理方面，设计时预留了足够的后期喷涂余量，所有焊接位置的焊缝高度不低于3mm，打磨后不会出现明显的凹凸不平，方便后期做喷塑、喷漆等防锈防腐处理，适应户外高湿度、高盐碱的复杂使用环境。在细节设计上，主环体的所有管口都做了封堵处理，避免雨水、泥沙进入管腔内部从内部产生锈蚀，延长构件的整体使用寿命。安装孔位周边都做了凸起的加强筋结构，即使固定螺栓长期受到颠簸振动产生松动，也不会出现孔位被拉扯变形的问题。
