商用扎啤机内部管路结构三维示意

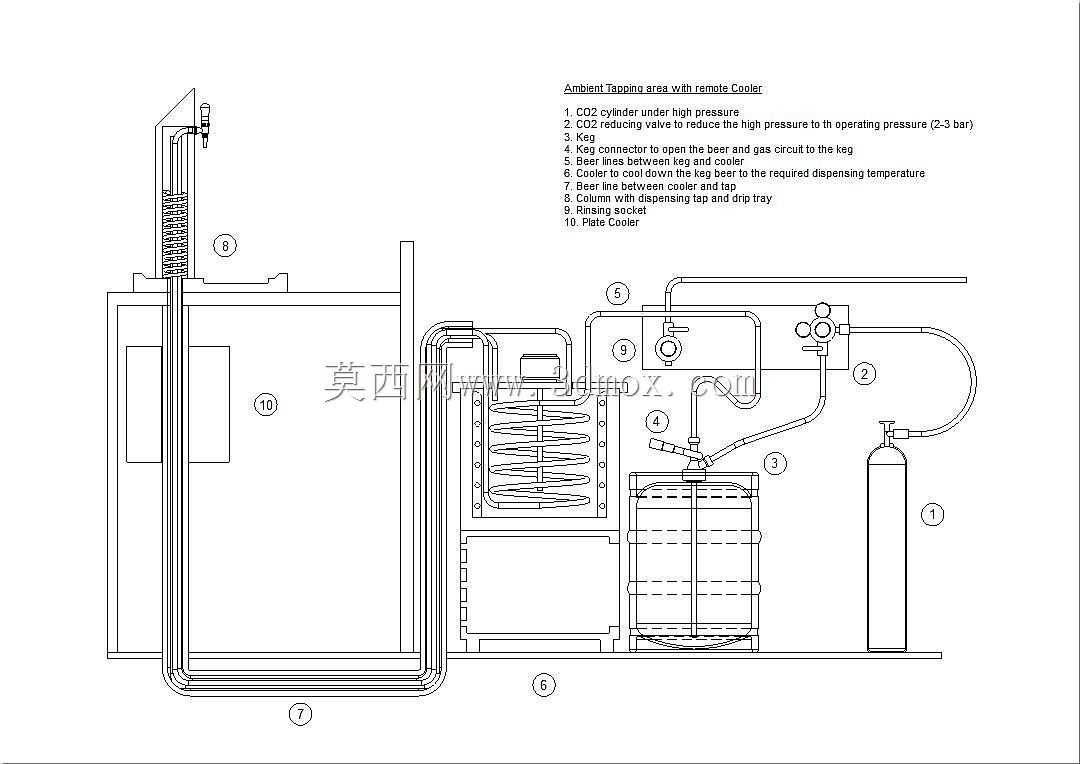

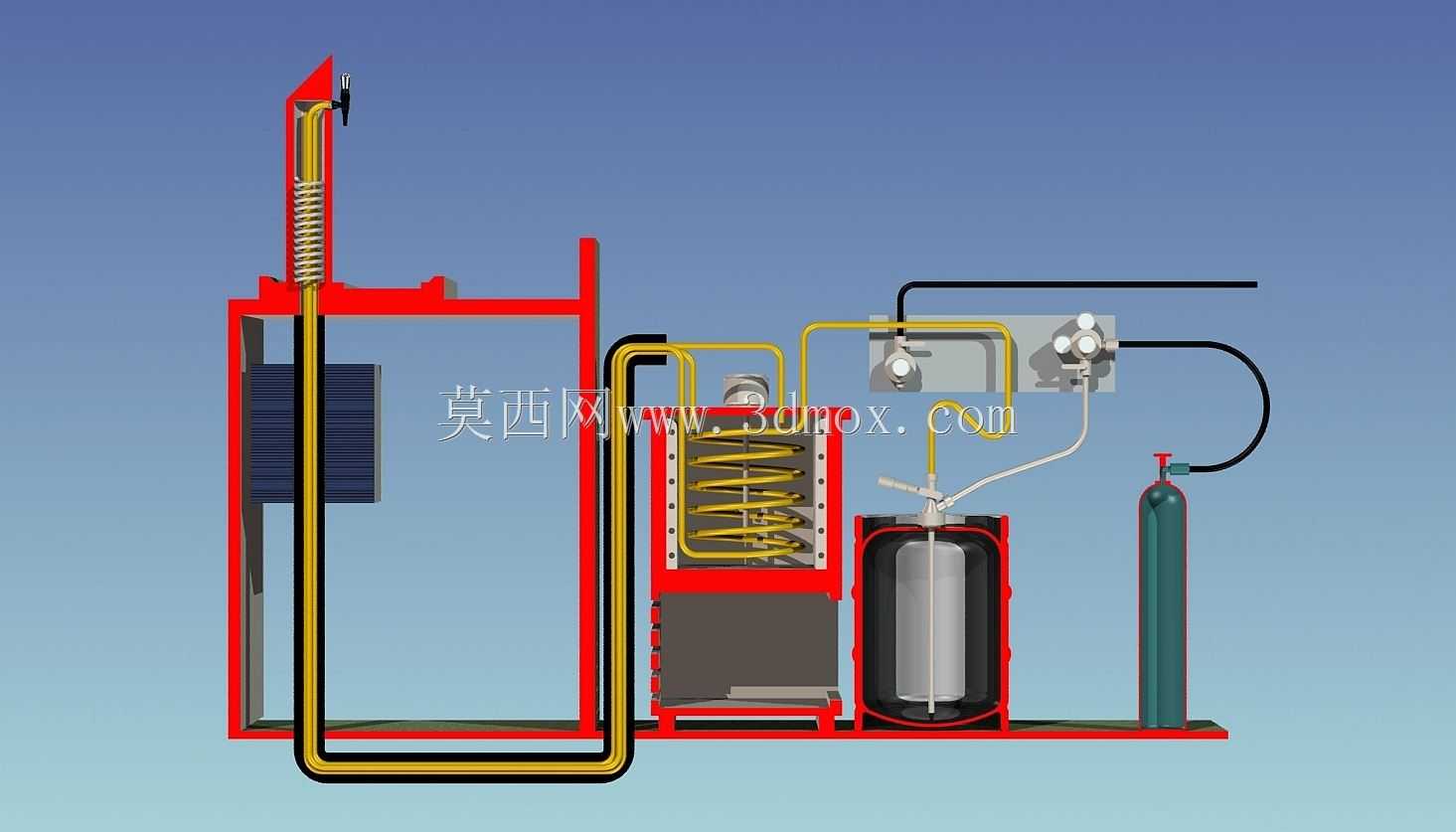

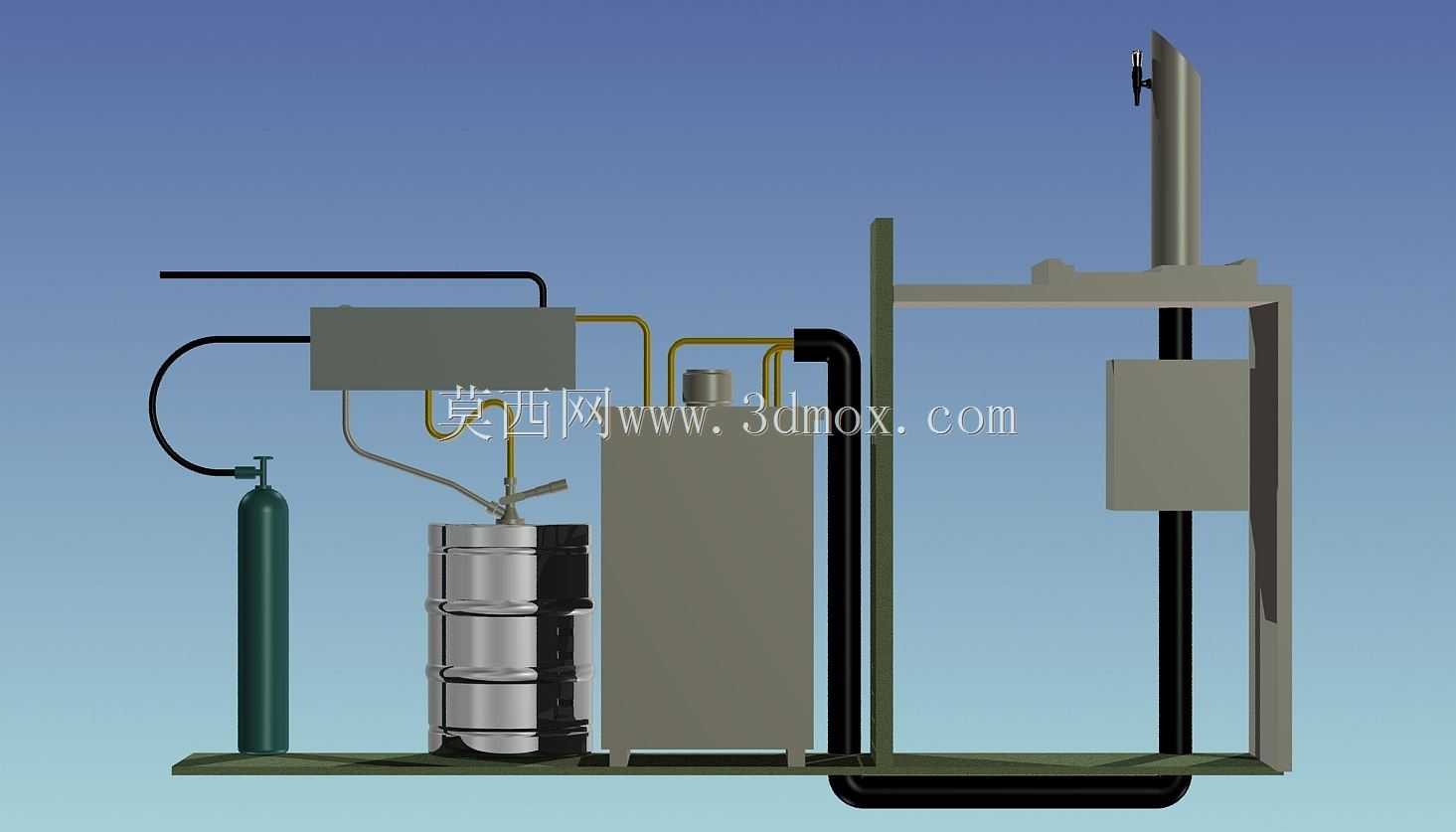

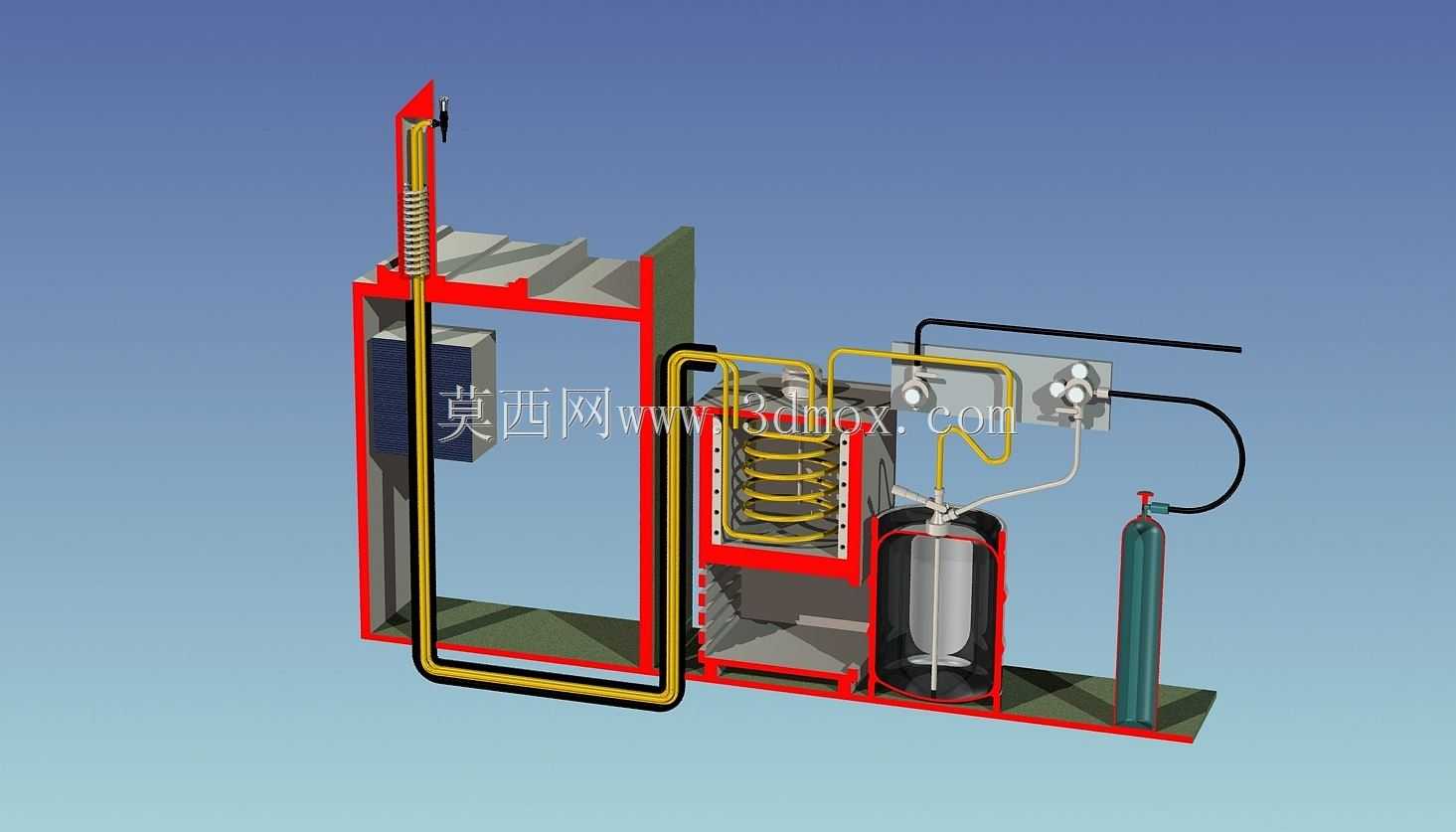

　　这套三维结构展示的是商用场景下现打啤酒输出设备的内部核心构造，也就是餐饮门店、精酿酒吧常见的扎啤售卖终端的内部排布，日常在各类烧烤店、精酿啤酒屋、连锁餐饮的吧台区域都能见到这类设备的身影，核心作用是将加压储存的桶装啤酒快速降温至适宜饮用的温度，同时稳定输出带绵密泡沫的冰爽啤酒，避免常温啤酒口感寡淡、泡沫不足影响饮用体验。从结构排布来看，整套系统分为几个核心功能区块，最左侧的红色框架结构是设备的外壳支撑骨架，采用型材折弯焊接的框架式设计，既可以给内部所有组件提供安装固定的点位，也能预留出足够的通风散热间隙，骨架上预留的安装孔位可以直接固定外侧的装饰钣金面板，安装时只需要将骨架底部与吧台台面通过膨胀螺栓或者紧固螺丝固定即可，

　　整体安装深度适配常规600mm进深的商用吧台，台面以上的外露高度控制在800mm左右，和常规吧台操作面高度匹配，不会遮挡操作人员视线，也方便顾客接酒时观察出酒状态。中间带螺旋盘管的区块是设备的制冷换热单元，盘管采用食品级不锈钢材质弯折而成，走酒的管路全程浸泡在制冷腔的冰水混合区域，啤酒从酒桶输出后经过长距离的螺旋盘管，和低温冷媒充分换热，能在短时间内将常温的啤酒降温到3-5摄氏度的最佳饮用温度，盘管采用螺旋排布的设计思路，是为了在有限的腔体空间内尽可能拉长酒液的流动路径，延长换热时间，保证连续出酒时也能维持稳定的出酒温度，不会因为短时间内接取多杯啤酒导致温度快速回升。制冷单元旁边的密封腔体是储酒桶的安置位，

　　日常使用时将整桶未开封的扎啤桶放置在这个腔体内，腔体周边做了保温层填充，既可以辅助维持酒桶的低温状态，也能避免制冷腔的冷量向外散逸，降低设备的能耗。最右侧的高压气瓶是二氧化碳供气单元，通过减压阀体将气瓶内的高压二氧化碳调整到合适的输出压力，一方面通过气管给酒桶内部施加稳定的压力，推动酒液从酒桶内顺着酒路流向出酒龙头，另一方面合适的气压也能保证啤酒内的二氧化碳溶解度维持在合理区间，避免酒液口感发苦或者泡沫过多溢出。管路排布上，黄色的管路是酒液输送通道，全程做了圆弧过渡处理，没有直角弯折的死角，避免酒液残留导致管路内部滋生细菌，日常清洗管路时也能让清洗液顺利流过所有管段，无清洁盲区；黑色的管路是气体输送通道，采用耐高压的食品级橡胶管，

　　接口位置都做了快插接头搭配卡箍紧固的设计，避免长期使用后出现漏气掉压的问题。出酒龙头安装在设备最左侧的立柱顶端，立柱内部集成了弹簧复位结构，接酒时扳动龙头手柄即可出酒，松开后手柄自动复位截断酒路，避免滴漏，龙头的安装高度距离台面300mm左右，足够容纳常规高度的扎啤杯接取，不需要倾斜杯身就能顺利接满整杯。整套结构在设计时充分考虑了商用场景的维护便利性，所有管路的接头都布置在设备的后侧检修区域，需要更换管路或者清洗酒路时，只需要拆开后侧的检修面板就能操作所有接口，不需要完全拆解设备外壳；制冷单元的散热鳍片布置在骨架左侧的通风位置，和外部空气直接接触，散热风路没有遮挡，能保证制冷压缩机长期高负荷运行时不会出现过热保护。考虑到吧台场景的使用需求，设备的整体重心做了下沉设计，较重的压缩机、储酒桶都布置在设备底部的安装位，避免人员误碰时设备出现倾翻，所有和酒液接触的部件都采用食品级认证的材质，避免酒液接触非食品材质后产生异味，影响啤酒的口感。
