双层带外置楼梯弧形顶工作室棚结构设计

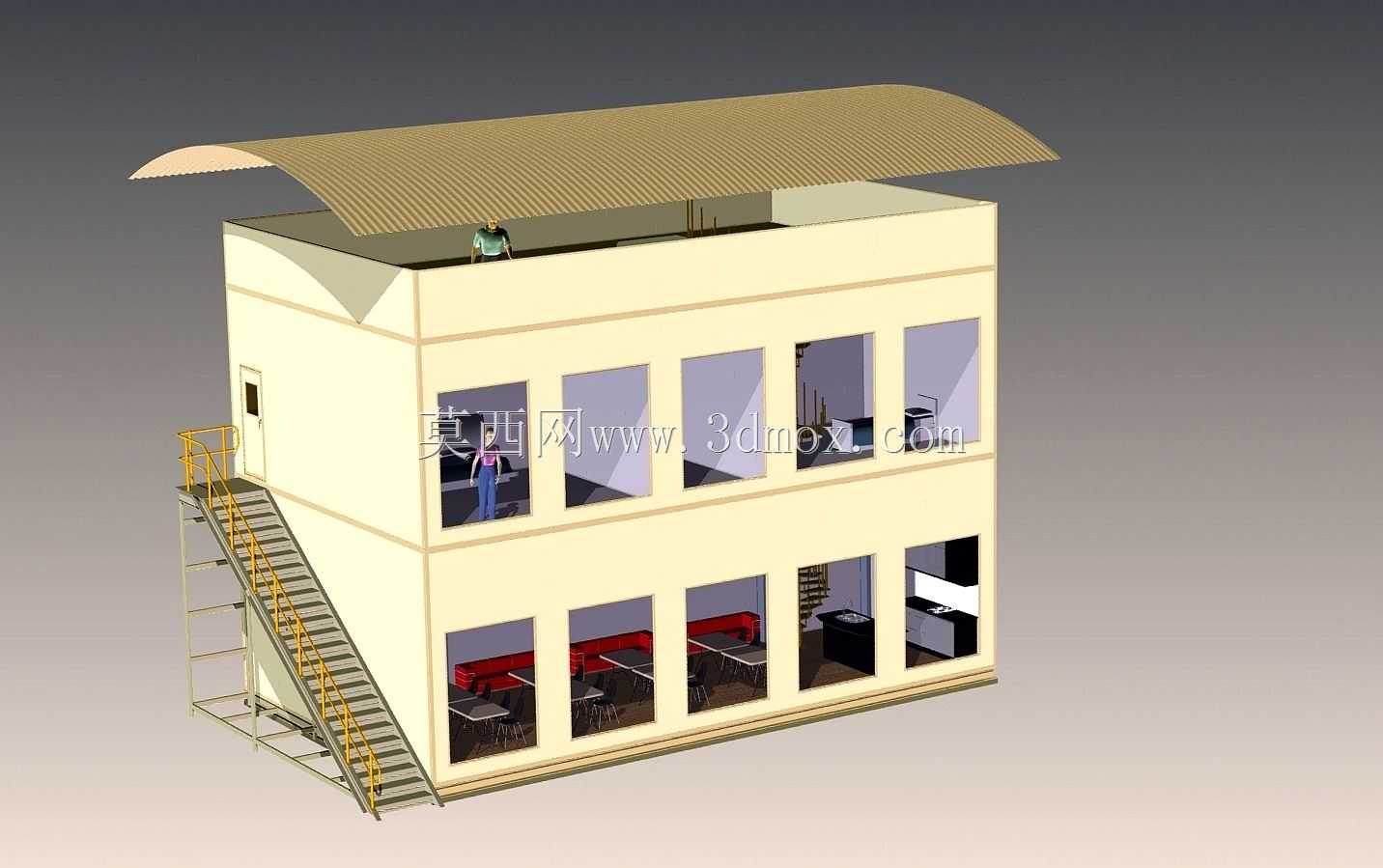

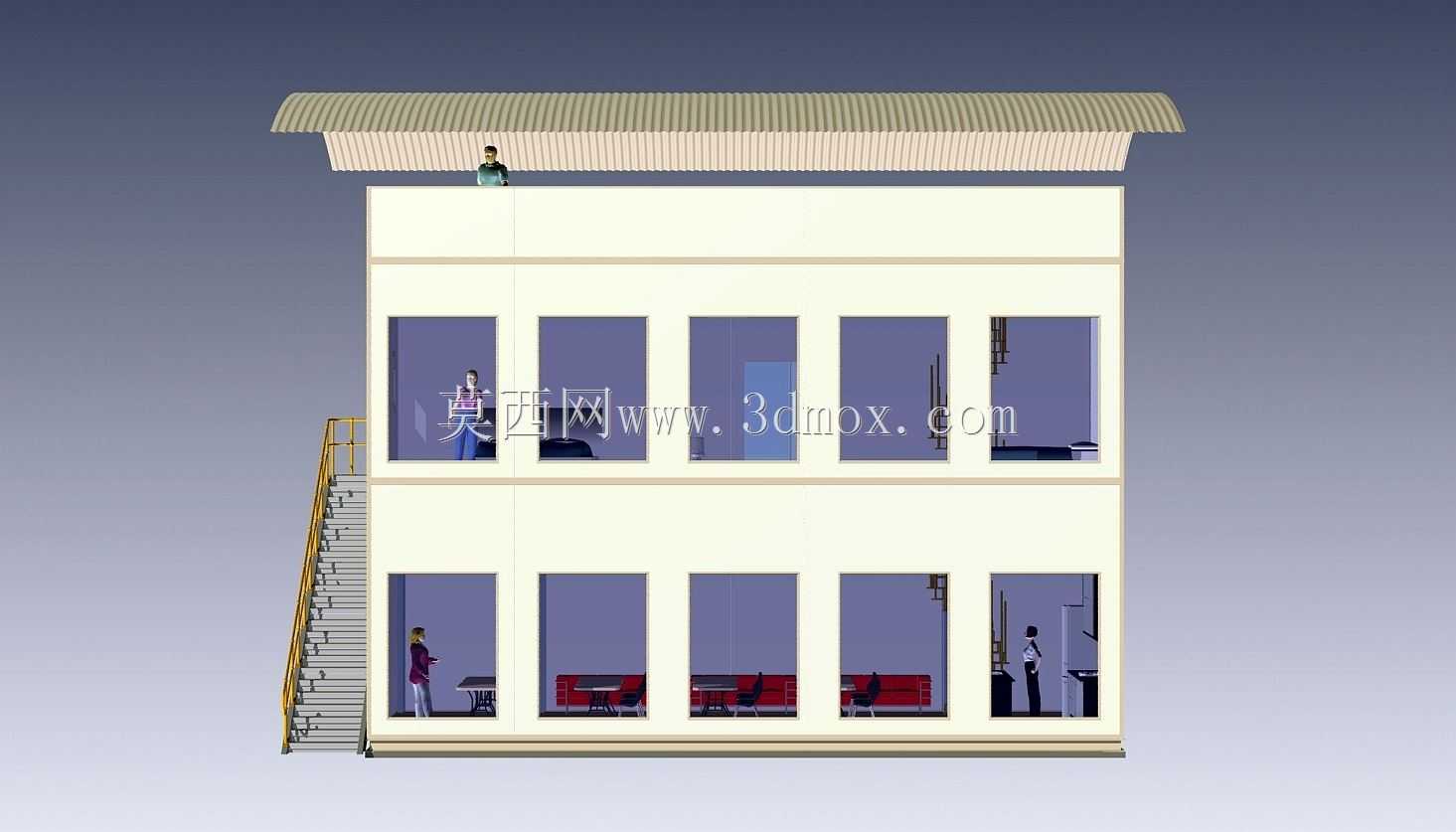

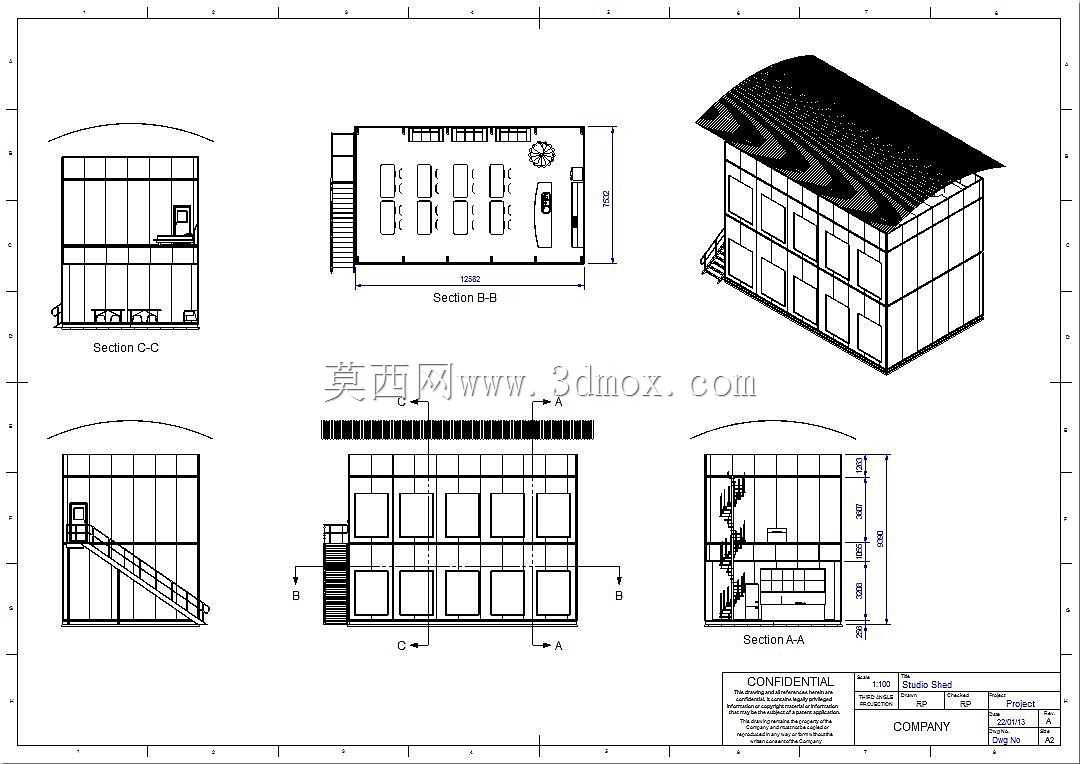

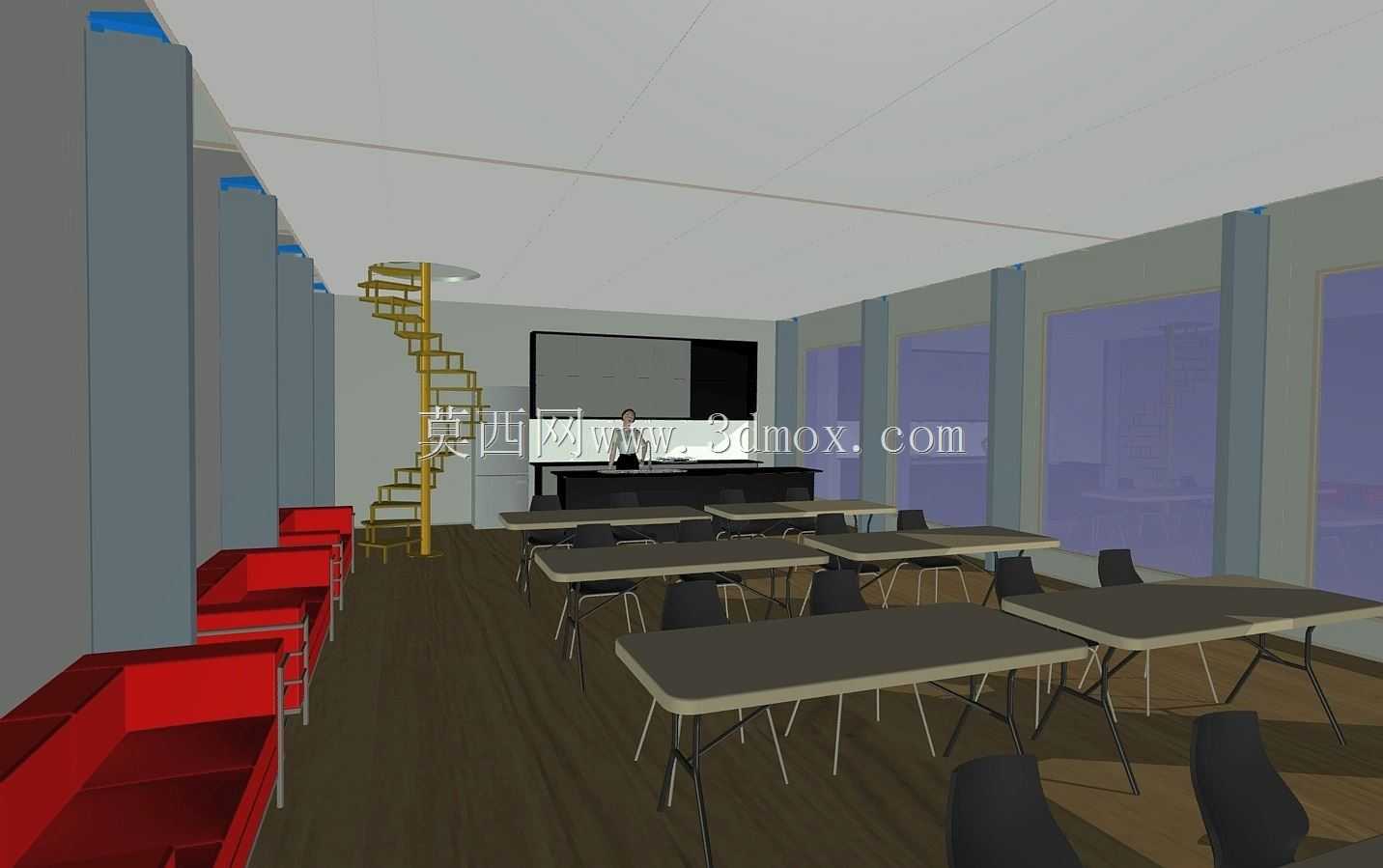

这款双层工作室棚的三维结构设计，主要面向厂区临时办公、户外作业配套值守、小型项目现场驻点这类需要快速搭建独立办公空间的场景，区别于传统砖混结构的固定办公建筑，整体采用模块化拼装的设计思路，所有构件拆分后可通过标准货运车辆转运，现场无需大型起重设备即可完成组装，适配野外作业场地、厂区边角空地、临时项目驻地这类不适合做永久建筑的区域使用。从实际使用功能来看，一层空间预留了大开间布局，可根据需求摆放办公桌椅、小型会议桌、资料储物柜，也可分隔出独立的工具存放区，满足现场办公、小型会议、物料暂存的复合需求；二层空间通过外置的钢楼梯连通，顶部采用弧形波纹顶棚设计，相比平顶结构拥有更好的排水抗风性能，弧形挑檐可在雨天为二层出入口形成自然遮雨区，二层可作为独立办公间或者临时休息区使用，适配需要分区办公的小型团队使用需求。设计过程中优先考虑了现场安装的便捷性，主体围护结构采用标准化夹芯板拼接，板块之间通过预制卡扣连接，无需现场焊接作业，主体框架采用型钢焊接成型的模块化单元，单个单元重量控制在两人可协同搬运的范围内，降低现场安装的设备依赖。外置钢楼梯采用斜梁踏步一体化设计，楼梯侧边设置标准高度的安全护栏，踏步表面做防滑处理，楼梯与主体框架通过螺栓刚性连接，安装时可根据现场场地情况调整楼梯的安装朝向，适配不同的场地出入口布局。外形尺寸方面，整体面宽控制在六米级，进深四米级，单层层高满足常规办公空间的净高要求，整体总高度控制在七米以内，安装时仅需要对场地做简单的硬化找平，无需做深基础，可直接放置在硬化后的水泥地面或者预制混凝土地梁上，安装边界预留半米的操作空间即可完成所有构件的拼接作业。弧形顶棚的弧度经过排水角度验算，在常规降雨强度下可快速排走屋面雨水，避免屋面积水渗漏，顶棚挑檐超出主体墙面三十公分，可减少雨水对墙面拼接缝的直接冲刷，提升整体结构的密封耐用性。墙面预留了标准化的窗户安装位，窗户采用推拉式设计，兼顾通风与采光需求，一层入户门采用标准尺寸的平开门，门框与主体框架预装密封胶条，减少户外风沙进入室内。整体结构的受力经过验算，主体框架可承受常规地区的风荷载与雪荷载，适配国内大部分非极端气候区域的户外使用需求，所有外露钢构件均做防锈涂装处理，可适应户外潮湿、多尘的使用环境，后期维护仅需要定期检查连接螺栓的紧固情况与漆面完好度即可，维护成本远低于传统临时板房。在空间布局上，一二层之间的楼板采用承重夹层板设计，可满足常规办公家具与人员活动的承重要求，楼板与主体框架之间做减震处理，减少人员走动时的结构震动传导。管线预留方面，墙面内部预设了强弱电穿管通道，现场安装完成后可直接布设电线网线，无需在墙面额外开槽打孔，缩短现场装修的工期。
