西悉尼输电塔桁架式钢结构设计方案

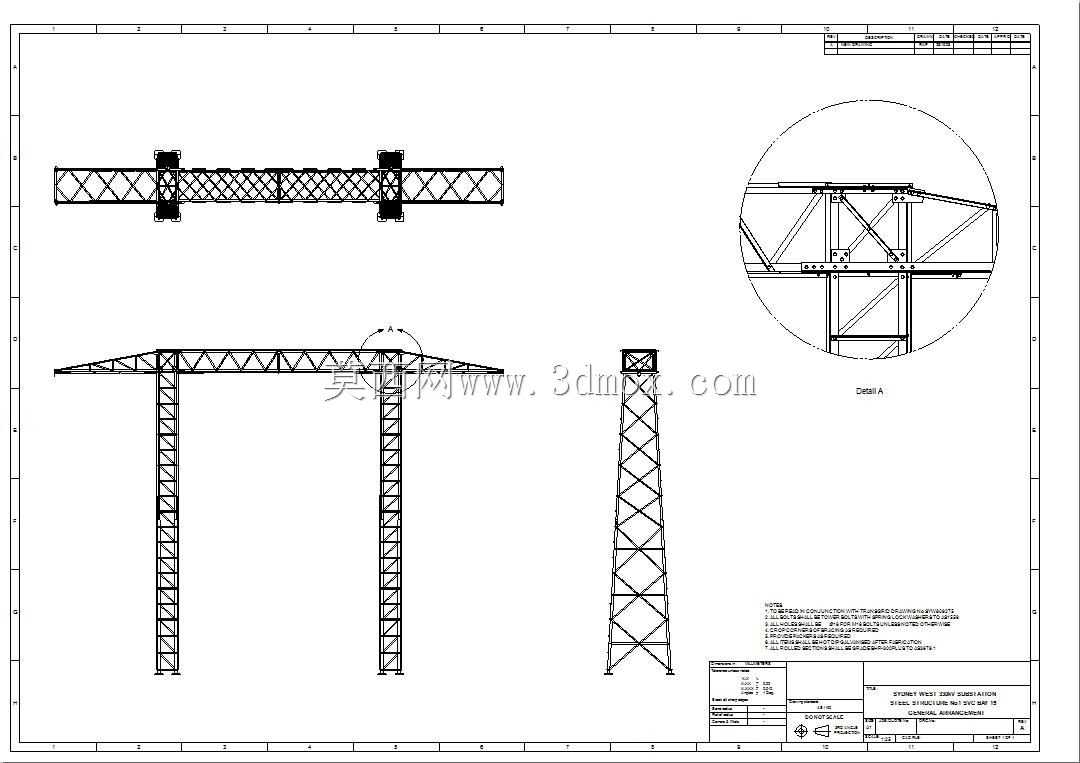

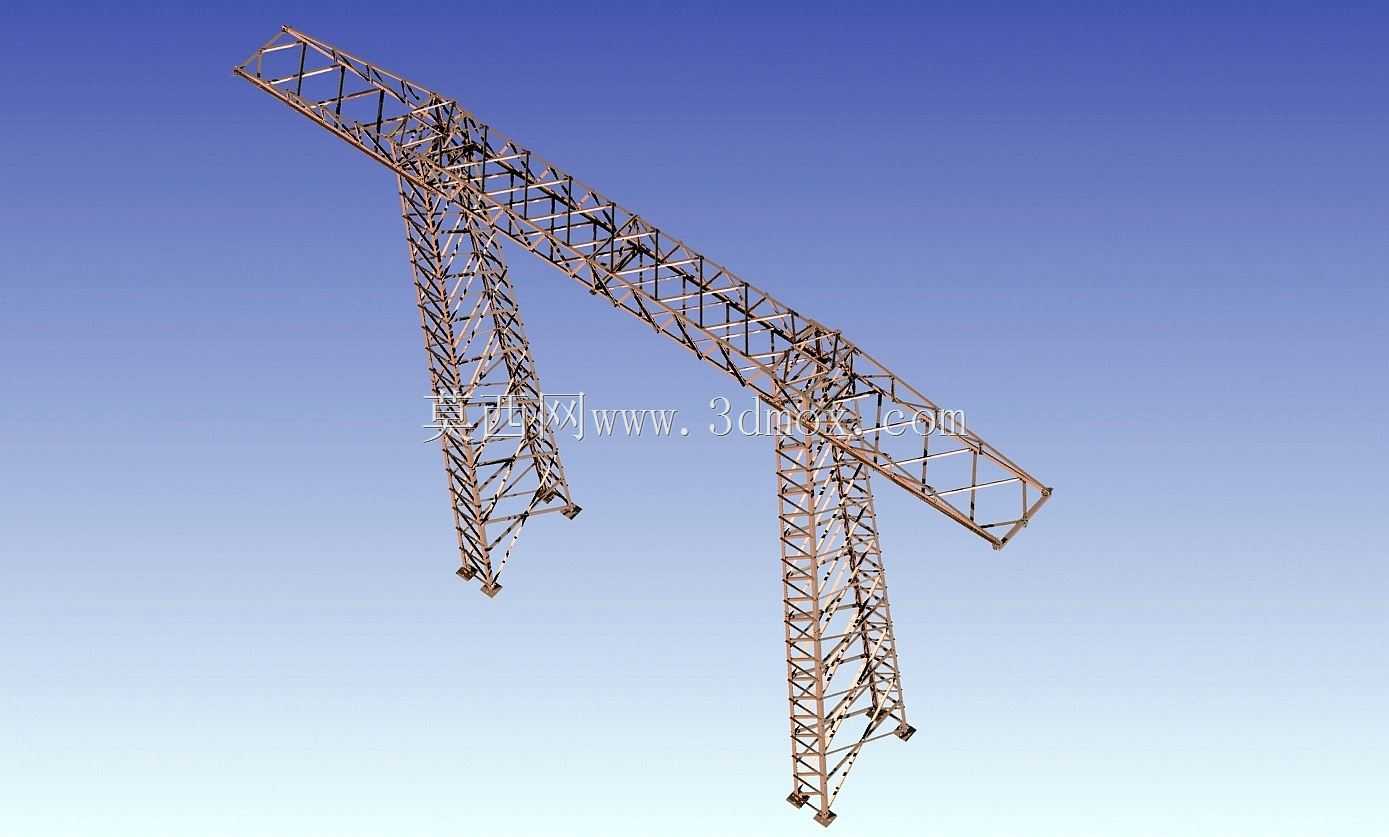

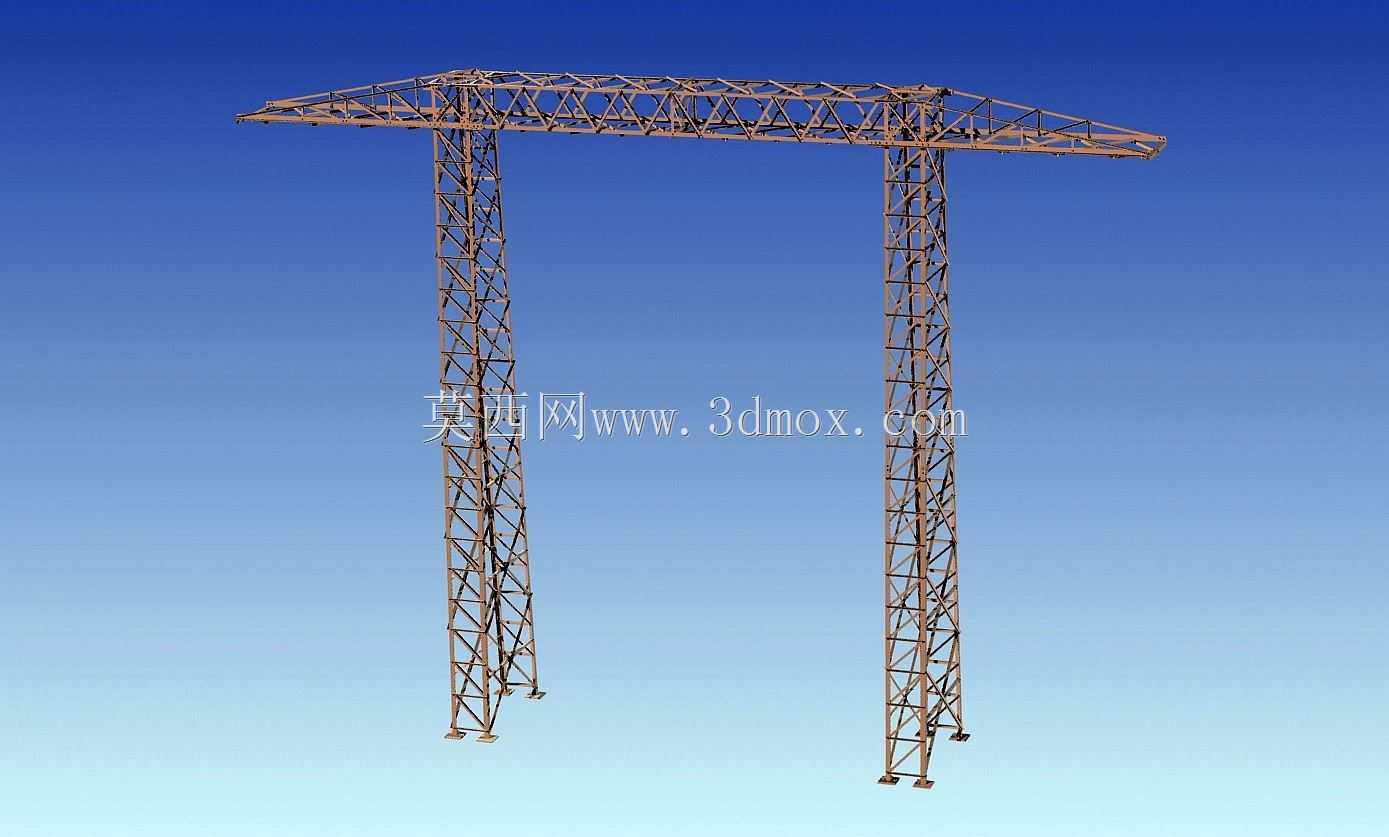

　　该输电塔为双柱门式桁架结构，主要应用于高压架空输电线路的大跨距支撑场景，常见于城郊开阔地带、跨江跨河区域的输电走廊布设，承担着悬挂高压输电线缆、保障线缆对地及对跨越物安全距离的核心作用，是长距离电力输送网络中的关键支撑构筑物。从结构功能特性来看，整体采用格构式桁架设计，主材选用等边角钢拼接，所有杆件通过节点板配合螺栓连接，既保证了结构的整体抗风、抗覆冰荷载能力，也兼顾了现场拼装的便捷性，无需大型焊接设备即可完成组塔作业。双立柱沿线路垂直方向对称布置，顶部设置通长的横担桁架，横担两端预留悬式绝缘子串挂点，可同时挂载多回路不同电压等级的输电线缆，立柱底部采用独立的塔脚支座，每个支座设置四个地脚螺栓连接点位，

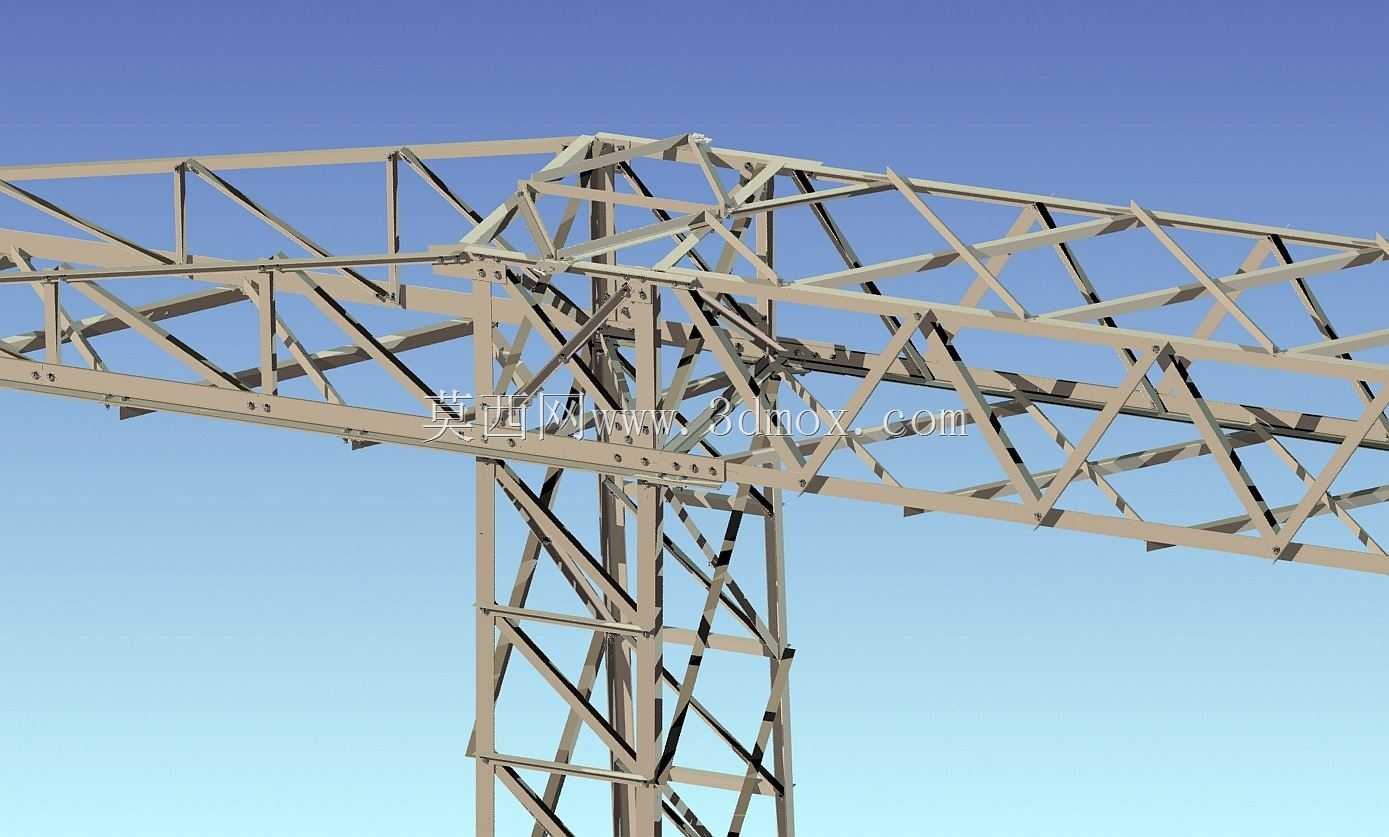

　　适配现浇混凝土独立基础的安装要求，能够将上部结构的竖向荷载、水平风荷载均匀传递至地基。在设计思路上，该结构优先采用受力路径直接的三角形桁架单元，所有斜腹杆、横腹杆的排布均经过受力优化，避免出现长细比过大的失稳杆件，立柱沿高度方向每间隔固定间距设置横隔面，增强双柱之间的整体协同受力性能，防止单柱出现侧向失稳；横担部分采用变截面桁架设计，靠近立柱位置的杆件截面更大，向两端延伸时逐步减小杆件规格，匹配挂线点荷载从支座到端部逐步递减的受力规律，在保证结构强度冗余的前提下尽可能降低整体用钢量。从安装边界与尺寸适配角度来看，双立柱的中心距需匹配对应电压等级的线路走廊宽度要求，塔体总高度根据线路弧垂最低点的对地安全距离、跨越障碍物的净空要求确定，

　　塔脚支座的地脚螺栓孔位间距需与基础预埋螺栓的定位尺寸完全吻合，安装时需先找平两个塔脚基础的顶面标高，保证组塔后立柱的垂直度偏差在规范允许范围内，横担安装完成后需校验两端挂点的水平高差，避免后续挂线后出现单侧偏载引发的结构附加应力。日常运维场景中，该桁架结构的镂空设计能够有效降低风阻，减少强风天气下的结构风振响应，格构式的杆件排布也为运维人员攀爬检修提供了天然的踏点，无需额外设置爬梯构件，立柱上可按需加装防坠装置挂点，满足高空作业的安全防护要求。结构建模过程中，所有杆件的连接节点均做了间隙处理，预留出现场螺栓安装的操作空间，避免杆件干涉导致的现场拼装卡滞，塔脚位置的加劲肋设置完全匹配支座反力的传递路径，保证局部承压强度满足最不利荷载工况下的受力要求。
