电池测试用压缩式接触探针结构

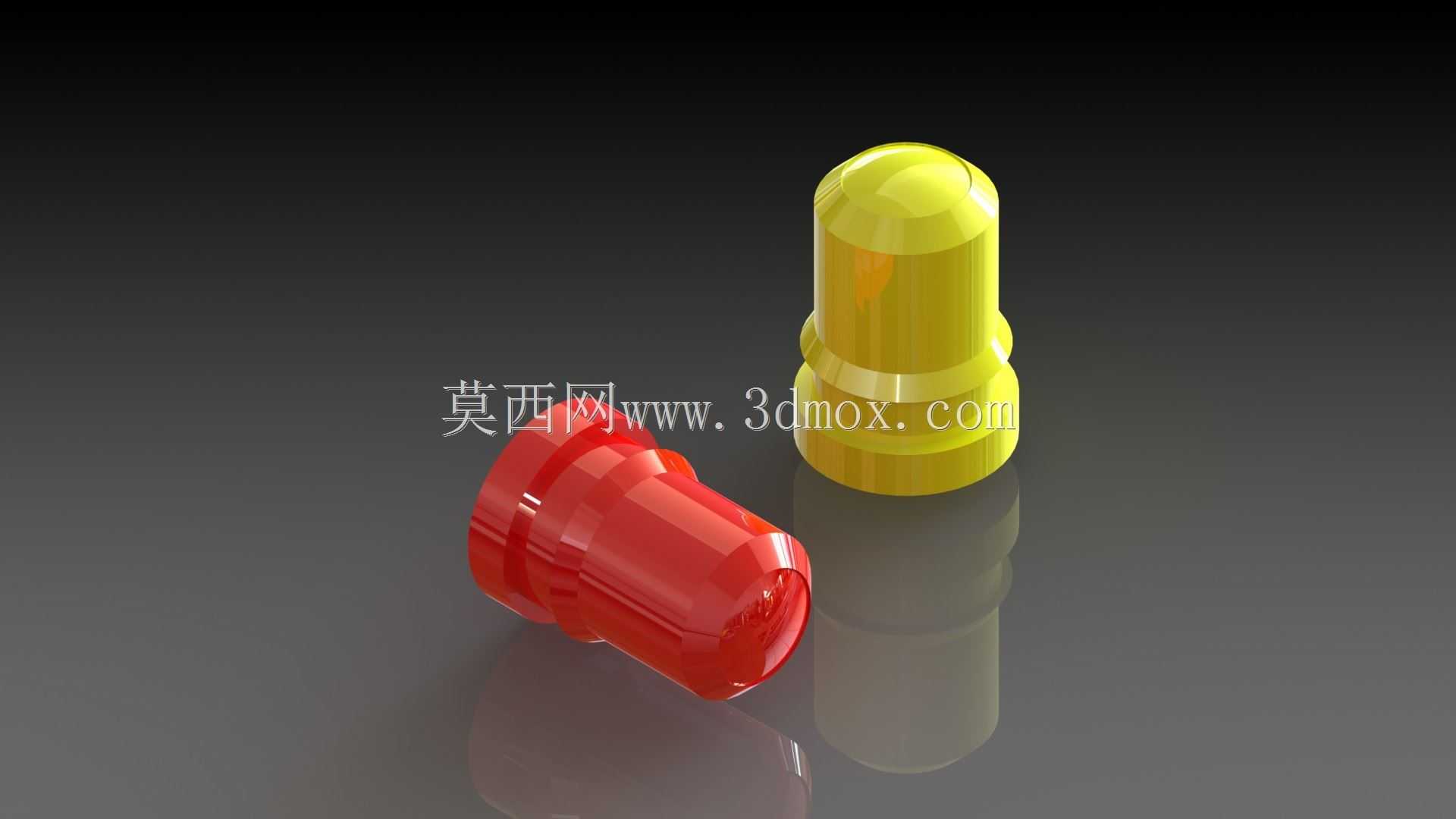

　　在消费类锂电池、动力电池组的化成、分容、性能检测工序中，这类压缩式探针是测试治具上直接接触电池极柱的核心导电部件，区别于硬连接的固定接触头，带压缩行程的结构能抵消治具加工公差、电池单体尺寸公差带来的接触偏差，避免硬接触刮伤极柱镀层，也能防止接触压力不足导致的测试数据跳变。从结构设计来看，探针外壳采用绝缘工程塑料注塑成型，图中红黄两色对应不同的极性标识，红色常规对应正极、黄色对应负极，在多通道测试治具排布时能快速区分接线，减少装配接线的错接概率。外壳头部做圆弧过渡，没有尖锐棱角，一方面是在探针下压接触电池极柱时起到导向作用，即便极柱与探针存在小范围的同轴度偏差，圆弧面也能顺利滑入接触位置，不会卡滞；

　　另一方面圆弧结构能避免探针下压时磕碰极柱边缘，造成极柱变形或者镀层脱落。探针内部集成了压缩弹簧与导电顶针，顶针头部的接触端面做了平面处理，和电池极柱的平面接触时能保证足够的接触面积，降低接触电阻，避免大电流充放电测试时接触位置发热。设计时压缩行程通常预留1.5-2mm的余量，当治具下压到位后，弹簧提供的恒定压力能保证顶针和极柱始终紧密贴合，即便测试过程中电池因为充放电产生轻微的鼓胀形变，压缩结构也能自适应调整行程，不会出现接触断开的情况。从安装边界来看，这类探针的外壳外径通常控制在4-6mm区间，适配治具板上的标准安装孔位，安装时直接压入治具板的对应孔位即可，外壳外壁做了一圈环形的定位凸台，压入后凸台卡在治具板表面，

　　能限制探针的下压窜动，保证每个探针的伸出高度一致。探针尾部预留接线位置，可直接焊接导线或者接插标准接线端子，适配不同测试设备的接线需求。在实际产线应用中，这类探针的排布密度根据电池型号调整，比如18650圆柱电池测试治具上，探针的中心距和电池极柱的中心距完全匹配，压缩结构的存在允许治具板存在0.3mm以内的位置公差，大幅降低了治具的加工精度要求，也减少了后期治具维护的校准工作量。和不带压缩结构的固定探针相比，这类压缩式探针的接触不良率能降低90%以上，尤其在大电流充放电测试场景下，稳定的接触压力能保证测试回路的电阻波动控制在毫欧级以内，避免因为接触电阻过大导致的测试电压偏差，保证电池容量、内阻测试数据的准确性。

　　外壳选用的绝缘材料具备耐温、耐磨特性，能适应产线长时间连续工作的摩擦损耗，也能耐受测试过程中接触位置传导的局部温升，不会出现绝缘失效的情况。设计时还考虑了防呆需求，不同极性的探针外壳尺寸做了细微差异，正极探针的外径比负极大0.2mm，装配时无法插入错误极性的安装孔，从结构上避免装反导致的测试短路风险。
