电池检测用接触式探头结构设计

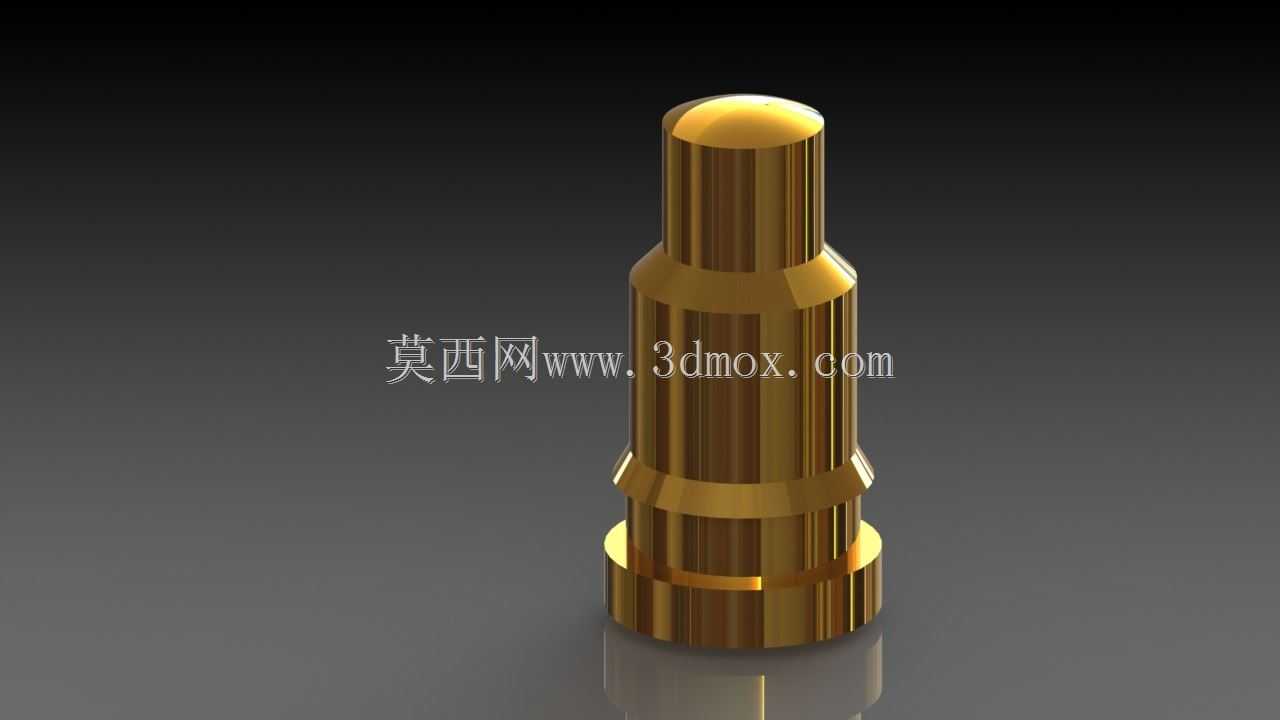

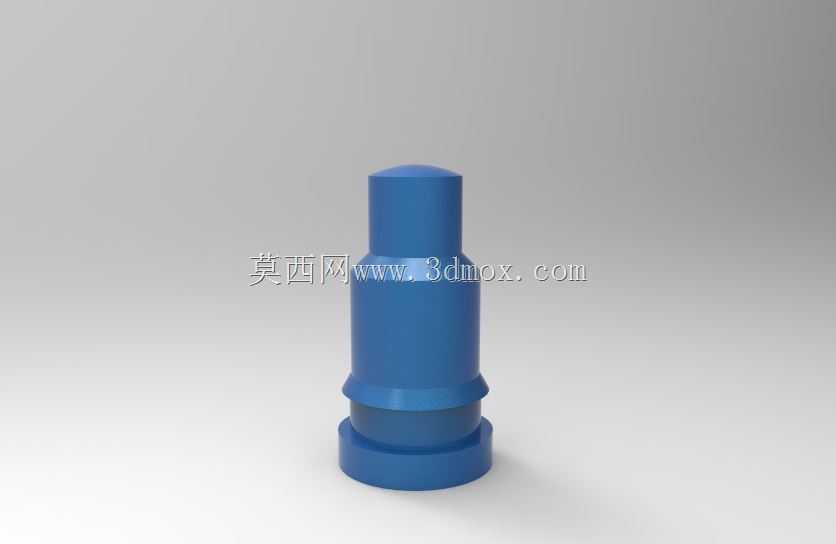

　　在锂电池生产的化成、分容、OCV测试工序里，这类接触探头是整线测试工位的核心易耗接触部件，直接决定测试数据的采集稳定性与电芯极柱的接触损伤程度，很多量产线的测试工位误判率偏高，追根溯源大多是探头的接触端结构、同轴度或者安装配合公差出了问题。从结构上看，这款探头采用阶梯轴式整体构型，顶端做了小角度锥面过渡，而非尖锐针状结构，这种设计首先是避免接触电芯极柱时压出凹痕，尤其是针对软包电池的铝极耳、圆柱电池的钢壳端面，锥面接触能在相同下压压力下获得更大的导电接触面积，降低接触电阻的波动范围；锥面下方的等直径圆柱段是接触导向段，和测试工装的导向套做H7/g6间隙配合，保证探头下压过程中不会出现偏斜，避免侧滑刮伤极柱镀层。

　　中间的环形凸台是限位结构，用来匹配工装内部的弹簧安装位，探头的伸缩行程完全由这个凸台的轴向位置决定，设计时需要结合测试工位的下压行程预留0.5-1mm的过压余量，既保证接触压力足够，又不会因为过压量太大导致探头弯折或者极柱变形。底部的大直径法兰段是安装定位基准，法兰端面和工装安装板的贴合面需要保证平面度不超过0.02mm，否则多探头阵列排布时会出现个别探头接触压力不足的情况，直接导致测试回路不通。从功能实现逻辑来说，这类探头的核心作用是在测试工位下压机构动作时，依靠内部弹簧提供的稳定压力，让探头端面和电芯极柱形成可靠的低阻导电连接，把电芯的电压、内阻数据传输到测试设备的采集端；和普通的顶针不同，这款探头的接触端直径更大，

　　适配大倍率充放电测试的大电流导通需求，能承载数十安培的持续电流而不会出现局部过热的情况，避免因为探头发热影响电芯温度测试的准确性。设计过程中首先要考虑的是接触端的材料选型，接触工作面一般会镶嵌紫铜基体镀硬金的接触头，兼顾导电性能和耐磨性能，基体部分采用不锈钢材质保证整体结构强度，避免长时间反复伸缩出现形变；其次是各阶梯轴段的同轴度公差，必须控制在0.01mm以内，否则在导向套内往复运动时会出现卡滞，长期使用会磨损导向套内壁，产生金属碎屑掉落在电芯表面造成绝缘隐患。安装边界方面，这款探头的整体外径最大处为底部法兰段，安装时需要在工装板上加工对应直径的沉孔，沉孔深度和法兰厚度匹配，保证探头安装后法兰端面和工装板表面齐平；

　　探头的轴向总长度需要结合工装内部的弹簧自由长度、压缩行程来匹配，安装完成后探头自然伸出工装板的高度要统一，阵列排布时同一块工装板上的所有探头伸出高度差不能超过0.1mm，否则下压时会出现部分探头先接触、部分探头接触压力不足的问题。实际产线应用中，这类探头的维护周期和接触端的镀层厚度、下压压力设置直接相关，设计时在接触锥面和圆柱段的衔接处做了微小的圆角过渡，避免应力集中，同时减少下压过程中对极柱表面的刮削，能有效降低极柱表面金属碎屑的产生量，减少测试回路短路的风险。另外，探头的外表面做了光滑钝化处理，没有尖锐棱角，避免安装维护时划伤操作人员的手套或者电芯的绝缘膜，整体结构没有多余的卡扣或者拼接结构，属于一体式可快拆结构，更换时不需要额外工具，直接从工装正面拔出即可替换，能大幅缩短产线的维护停机时间。在结构强度校核上，需要保证探头在承受最大额定接触压力的1.5倍载荷时，轴向形变不超过0.03mm，否则长期循环使用后会出现探头弯曲，导致接触位置偏移；同时导向段的表面硬度要达到HRC40以上，耐磨性能满足百万次往复伸缩的使用需求，减少频繁更换配件的成本。
