微型纽扣式锌空气银氧化物电池结构

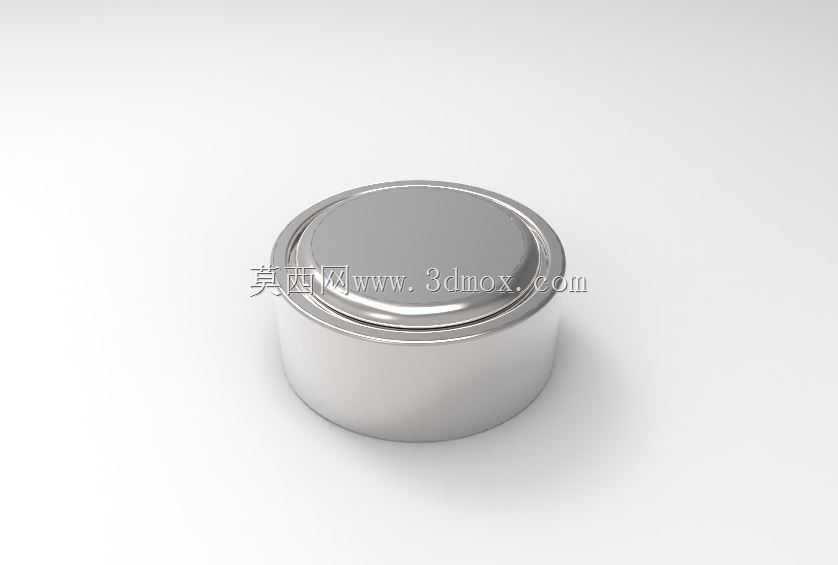

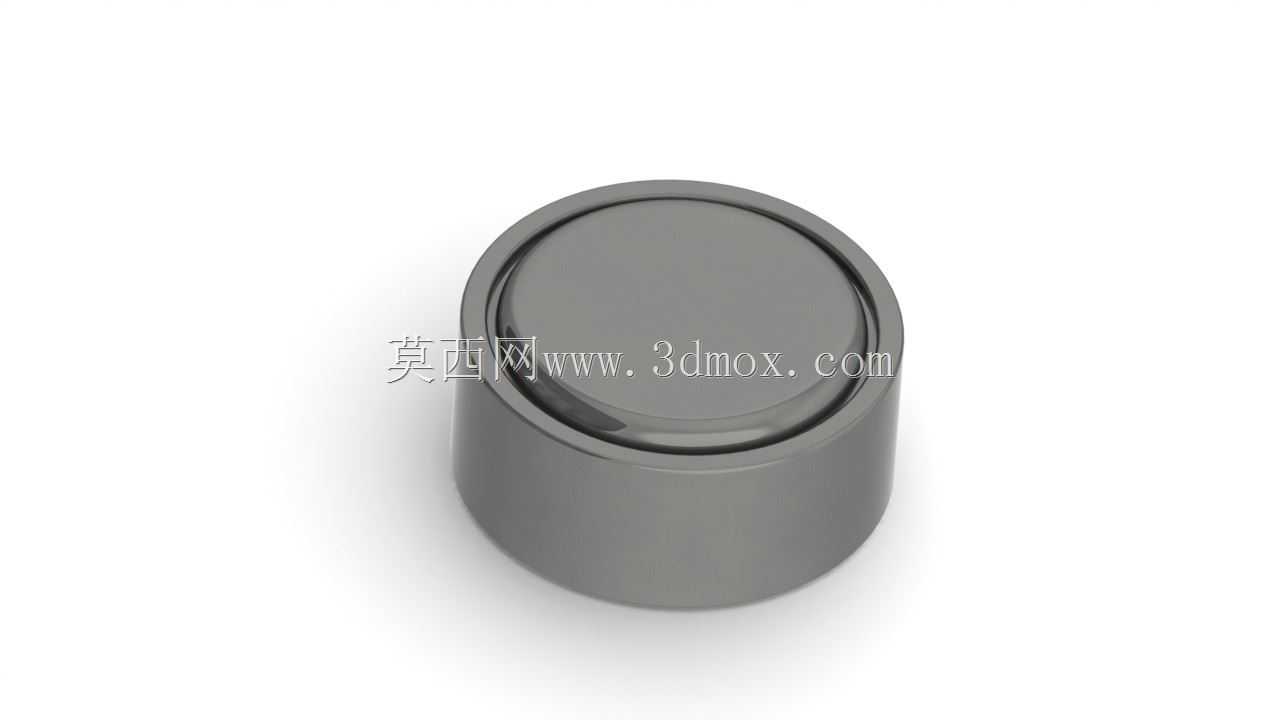

这类微型扣式电化学电源，是小型便携电子设备里最常见的独立供电单元，日常接触到的入耳式助听器、指尖式血氧仪、微型电子体温计、汽车遥控钥匙、小型工业计数传感器节点、穿戴式健康监测贴片里，都能找到同规格产品的应用场景。和常规柱状干电池、软包锂电池不同，这类扣式电池的安装空间极度受限，多数应用场景里留给供电单元的腔体都是直径8mm以内、高度4mm以内的微型圆柱空间，设计时首先要卡准外形安装边界，本次涉及的产品直径控制在7.90mm，总高度3.6mm，刚好适配绝大多数微型穿戴设备、医疗检测配件的标准电池仓，安装时不需要额外做结构避让，壳体边缘做了0.1mm的圆角过渡，既避免装入电池仓时刮伤仓壁的绝缘涂层，也能在跌落冲击时分散壳体受力，降低密封结构开裂漏液的风险。

从功能特性来看，锌空气与银氧化物体系的扣式电池各有适配场景：锌空气体系依靠空气中的氧气作为正极活性物质，自身重量更轻，容量密度更高，适合长时间低功耗放电的场景，比如连续工作的入耳式助听器，一次装入可以维持数周的供电时长；银氧化物体系的放电平台更平稳，大电流脉冲放电能力更强，适合需要瞬间触发信号的场景，比如汽车遥控钥匙、工业无线触发按钮，不会因为瞬间电流拉低电压导致信号发射失败。两种体系的外部安装尺寸完全一致，可以在同规格电池仓里互换使用，结构设计时不需要针对不同电化学体系做差异化的腔体调整。

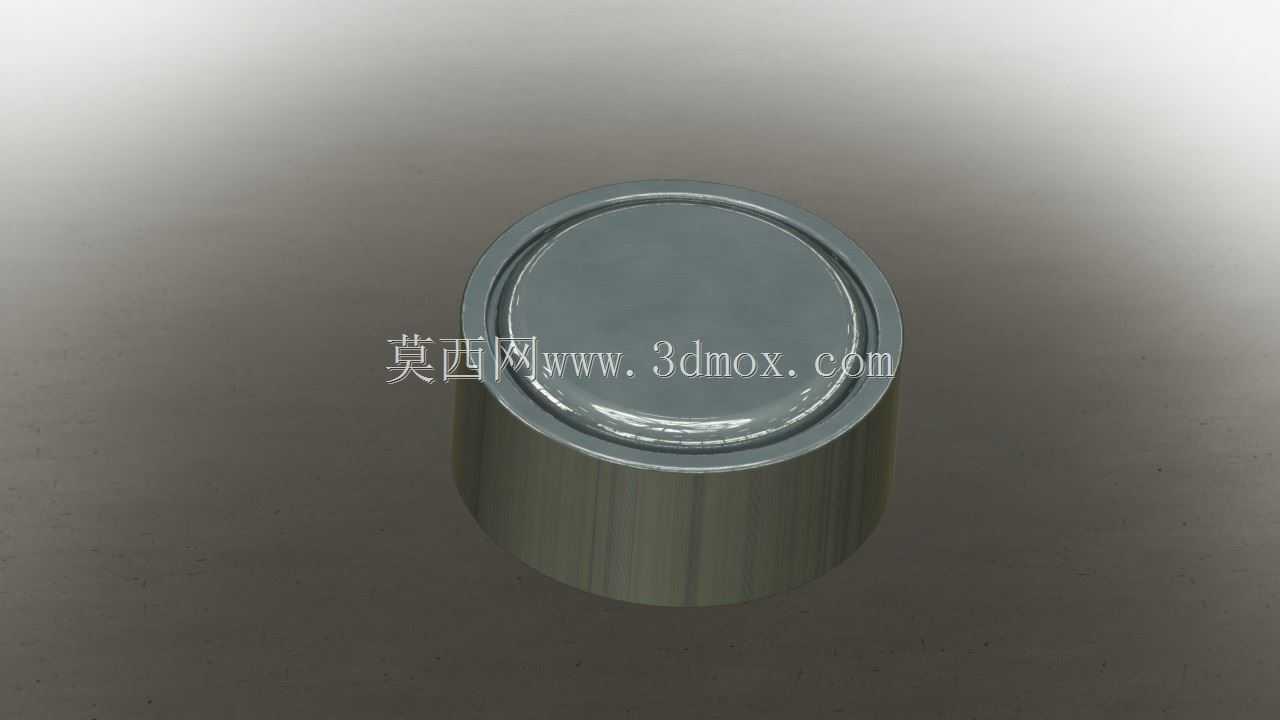

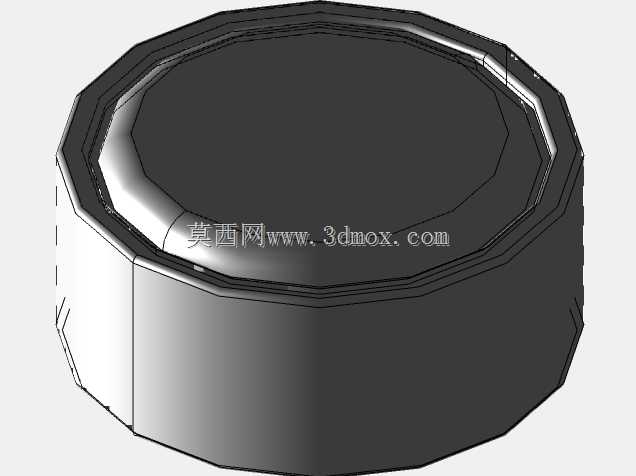

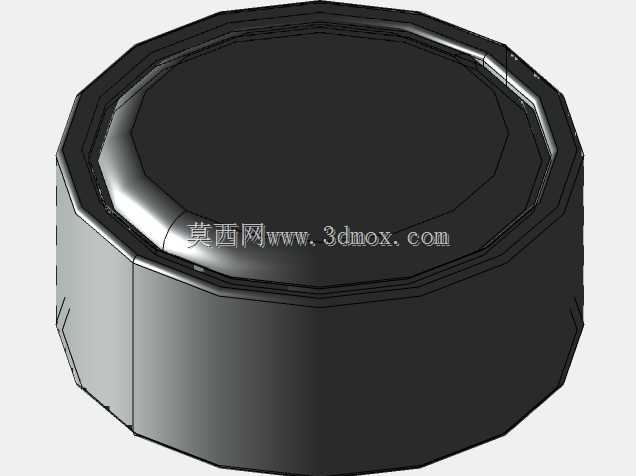

做这类微型电池的三维结构建模时，首先要理清壳体的叠层密封逻辑：整个产品采用冲压成型的不锈钢金属壳体作为承载结构，上盖与下壳之间通过绝缘密封胶圈压合封装，既要隔绝内部电解液渗漏，也要保证正负极之间的绝缘可靠性，建模时不能把上下壳体做成一体化结构，要预留出密封胶圈的安装槽位，槽位的深度控制在0.2mm，宽度0.15mm，刚好匹配标准的微型耐碱橡胶圈的压缩量，压合后胶圈的压缩率保持在25%左右，既保证密封性能，也不会因为压缩量过大导致胶圈永久变形失效。正极壳体的侧面要做0.05mm的滚花结构，这个细节很容易被忽略，实际装配时这个滚花结构可以和电池仓的正极弹片增大接触摩擦力，避免设备受到振动时电池移位导致接触不良，同时滚花结构也能增加导电接触面积，降低接触电阻，减少大电流放电时的接触压降。

从实际选型适配的角度来说，这类尺寸的扣式电池属于行业通用的标准规格，不需要定制特殊的安装结构，设备端的电池仓只要按照直径8mm、高度3.7mm的内腔尺寸设计，正极接触点布置在仓体侧壁，负极接触点布置在仓体底部，采用弹片式接触结构，就能保证可靠的电连接。设计电池仓时还要注意排气间隙的预留，尤其是适配锌空气体系电池时，电池壳体上预留有微小的进气孔，仓体不能做成完全密封的结构，要留出微小的空气流通通道，否则锌空气电池会因为氧气供应不足无法正常放电，容量发挥会降到设计值的30%以下。另外，电池的负极端面要比壳体端面低0.1mm，形成一个微小的内凹结构，避免电池堆叠存放时正负极直接接触短路，这个结构细节在建模时必须体现，否则生产出的壳体在运输存储过程中会出现短路自放电的问题，严重时还会因为内部短路发热引发安全隐患。

在结构强度设计上，这类微型电池的壳体采用0.15mm厚的304不锈钢带冲压成型，既保证足够的结构强度，承受正常的按压、跌落冲击不会变形，也不会因为壳体过厚占用内部的电化学空间，影响电池的容量发挥。壳体的表面采用镀镍处理，既提升耐腐蚀性能，避免长期在潮湿环境下使用出现锈蚀，也能降低表面接触电阻，提升导电性能。建模时要注意壳体的卷边结构，上盖与下壳压合后卷边位置要形成光滑的圆弧过渡，不能有尖锐的毛刺，否则装入设备时可能会刮破电池仓的绝缘层，造成设备内部短路。

针对不同的应用场景，这类电池的结构还可以做细微调整：如果是用在植入式医疗设备配套的体外检测配件上，壳体可以增加一层0.02mm的聚对二甲苯绝缘涂层，提升耐汗液、耐消毒酒精腐蚀的能力；如果是用在工业高温环境下的微型传感器上，密封胶圈可以更换为氟橡胶材质，提升耐高温性能，适应-40℃到85℃的工作温度范围。这些适配调整都不需要改变电池的核心外形尺寸，不会影响和标准电池仓的互换性，这也是这类标准规格扣式电池能在各个行业广泛应用的核心原因——统一的安装边界让设备端的结构设计不需要为供电单元做特殊妥协，不同电化学体系、不同性能取向的电池可以直接互换，大幅降低了小型电子设备的供电设计难度。
