开放式螺旋压缩弹簧精密结构设计

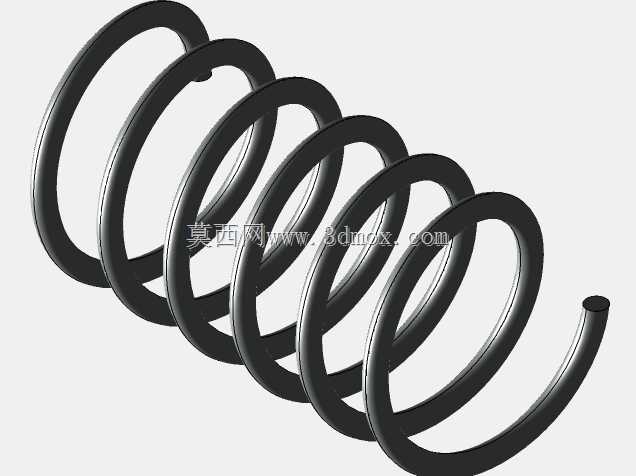

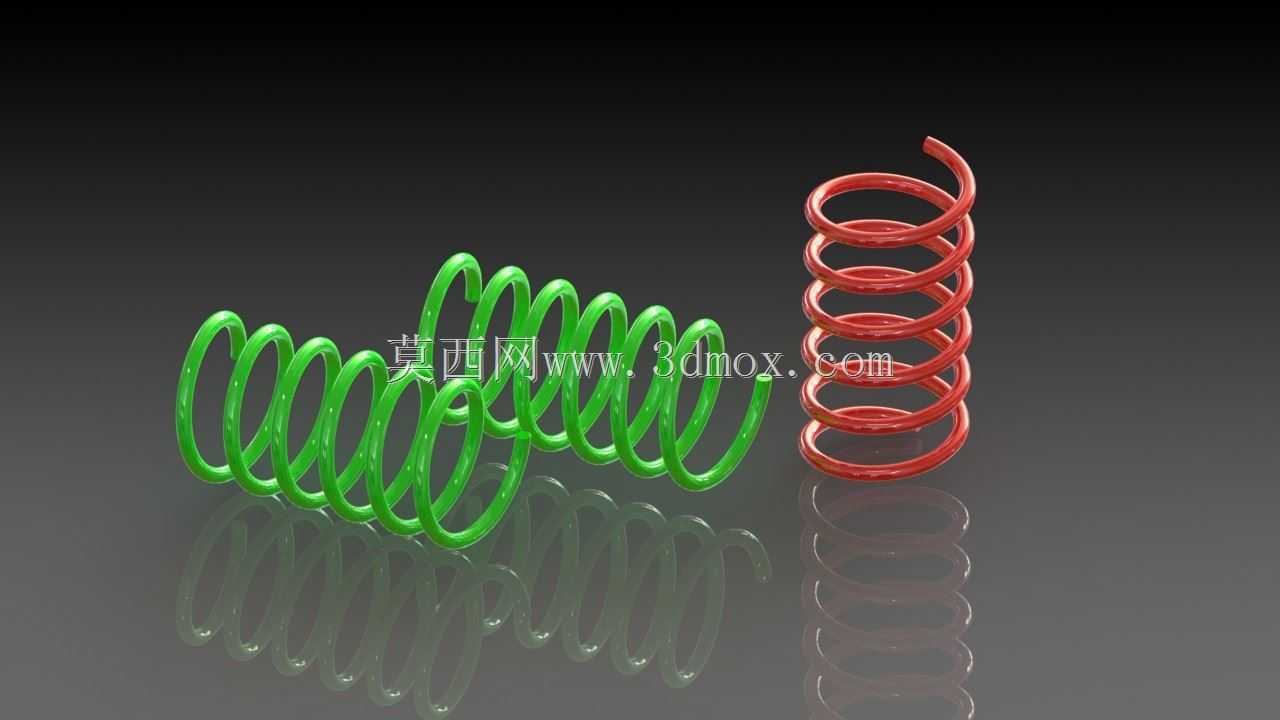

在各类轻载精密机械的结构布局里，这类小规格开放式螺旋压缩弹簧的应用覆盖了从消费电子微动触发结构、小型仪器仪表减震模块到微型气动元件复位机构的诸多场景，看似结构简单的弹性零件，实际对载荷特性、安装适配性的要求丝毫不低，很多小型设备的动作可靠性问题，追根溯源往往是弹簧参数匹配不到位导致的。做这类弹簧的三维结构设计时，首先要锚定实际安装空间的边界约束，不能只盯着弹簧本身的力学参数算，得先把装配场景里的所有限位条件捋清楚：比如安装孔的内径要比弹簧外径留出足够的径向间隙，避免弹簧受压侧弯时和孔壁发生摩擦卡滞；弹簧两端的安装定位台高度，要匹配弹簧并紧后的极限长度，防止压并时出现硬接触冲击；还要考虑弹簧工作行程内的压缩量变化，确保在最大载荷下弹簧不会进入并紧状态，长期工作下的残余变形量控制在合理区间。从功能特性来看，开放式的螺旋结构区别于端部并紧磨平的常规压缩弹簧，两端的开放圈结构能让弹簧在压缩过程中获得更柔和的初始刚度，适合需要微小触发力的轻载场景，比如小型按键的回弹结构、精密探针的缓冲结构里，这种刚度渐变的特性能避免初始接触时的硬触感，同时在全行程内保持稳定的弹力输出。设计这类弹簧的三维模型时，螺旋扫掠路径的参数设置是核心，要保证每一圈簧丝的螺旋升角均匀一致，不能出现圈距不均的问题，否则实际生产出来的弹簧会出现刚度偏移、侧弯变形的问题；簧丝的截面轮廓要和螺旋路径保持垂直，避免出现扫掠扭曲导致的簧丝截面变形，影响后续的力学仿真精度。在实际选型适配的时候，要结合工作场景的载荷循环次数确定材料选型，如果是高频往复动作的场景，要选用疲劳强度更高的弹簧钢丝，同时在三维模型里预留出表面处理的厚度余量，避免镀锌、喷塑等表面处理后弹簧外径变大，导致装配时出现卡滞。很多刚入行的结构设计人员做弹簧选型时，只会查标准件手册选相近参数的型号，忽略了实际安装空间的边界干涉问题，比如弹簧自由长度过长，装配后预压量太大导致初始弹力超出设计要求，或者弹簧中径和定位轴的间隙太小，受压膨胀后和定位轴抱死，这些问题在三维装配阶段通过干涉检查就能提前规避，这也是做精准三维模型的价值所在——不用等到打样试装才发现匹配问题。这类小弹簧的安装固定方式也有讲究，因为端部是开放结构，不能像并紧磨平的弹簧那样靠端面贴合定位，通常要在安装位设置小直径的定位凸台，卡入弹簧端部的内圈里，防止弹簧在往复动作过程中出现径向窜动，尤其是在有振动的设备场景里，没有径向定位的开放式弹簧很容易出现移位脱落的问题。在做结构验证的时候，可以通过三维软件的有限元模块做简单的压缩仿真，查看不同压缩量下的簧丝应力分布，重点关注弹簧内圈的应力集中位置，确保最大工作载荷下的应力值不超过材料的许用应力，避免长期工作下出现断裂失效。另外还要考虑弹簧的工作环境，如果是在有腐蚀的场景里使用，要在模型里标注对应的材料防腐要求，同时注意防腐涂层对簧丝直径的影响，毕竟这类小线径的弹簧，涂层厚度占线径的比例不小，会直接影响弹簧的实际刚度。很多人觉得弹簧是标准件不用自己建模，直接调用标准库就行，但实际项目里很多非标场景的弹簧参数根本不在标准件序列里，尤其是这种小规格开放式压缩弹簧，很多特殊的行程、弹力要求都需要定制化设计，这时候精准的三维模型就成了和弹簧供应商对接的核心技术依据，能避免供需双方对参数的理解偏差，减少打样迭代的次数。
