多齿数规格直齿圆柱传动齿轮结构

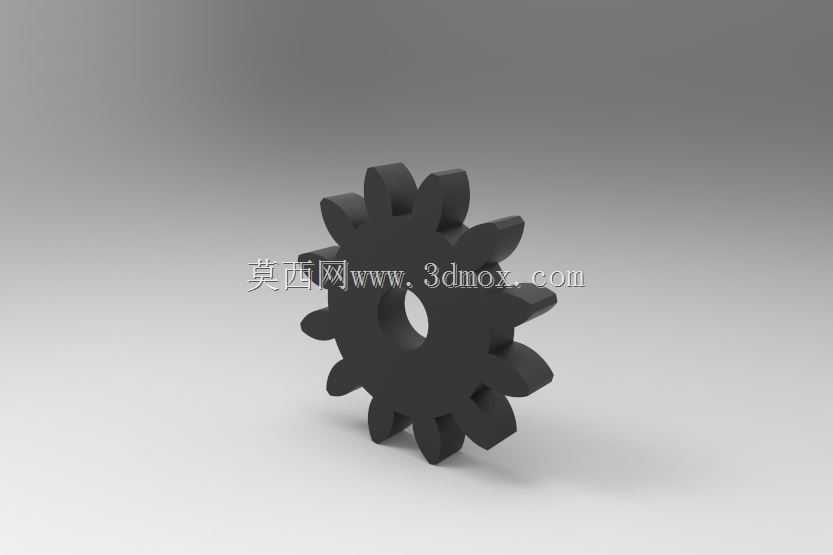

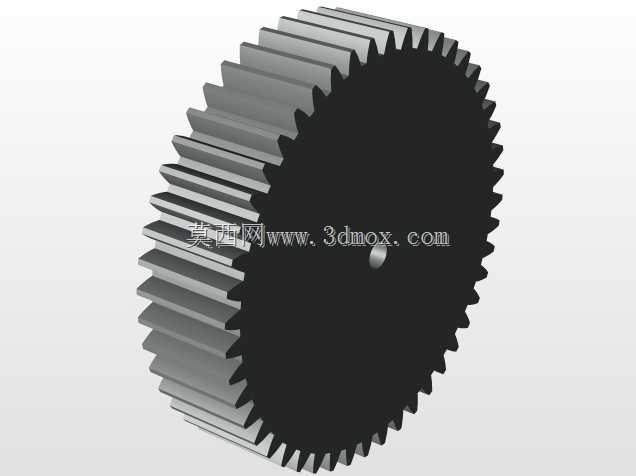

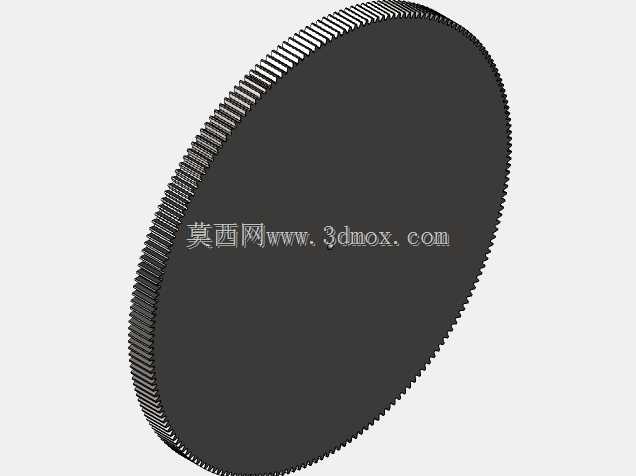

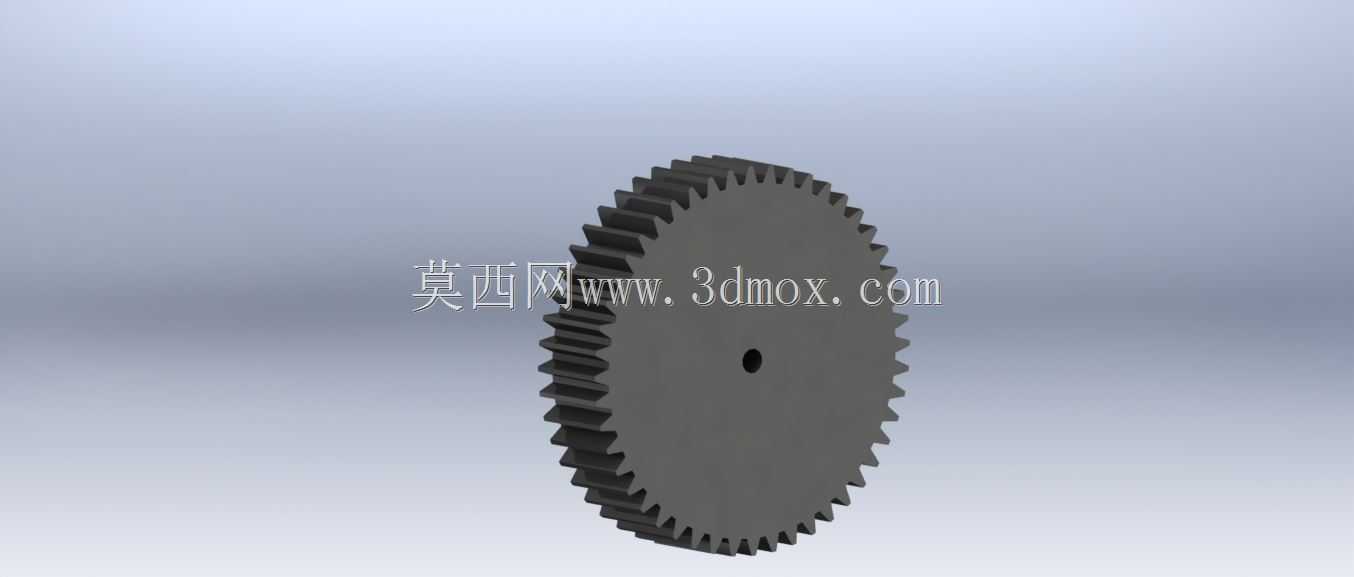

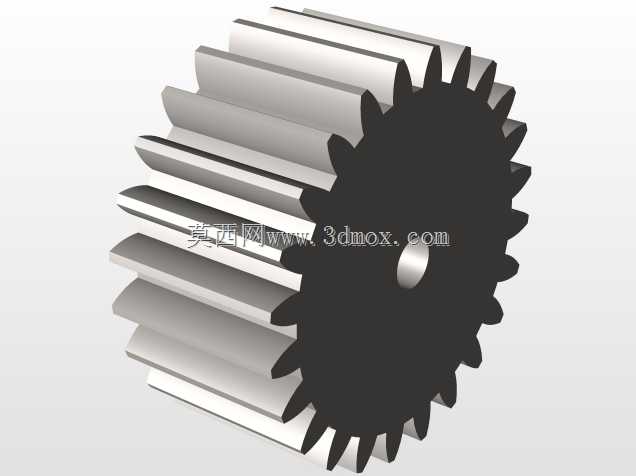

在常规机械传动系统的选型与结构设计环节，直齿圆柱齿轮始终是平行轴传动场景下应用覆盖最广的基础传动构件，本次涉及的三款不同齿数的直齿轮结构，分别对应24齿、48齿、200齿三种规格，可覆盖从轻载高速传动到大减速比低速动力传输的不同工况需求。从实际应用场景来看，24齿的小齿数齿轮常作为主动轮布置在传动链的输入端，匹配电机输出轴的高转速工况，这类小齿数齿轮在设计时优先考虑齿根抗弯强度，因为小齿数齿轮在传动过程中单齿啮合的受力循环频次更高，若齿根圆角处理不到位，长期交变载荷下很容易出现齿根疲劳断裂的问题；48齿的中齿数齿轮多作为中间过渡轮使用，在多级传动的减速箱、轻工输送设备的动力传递单元中十分常见，它的传动比适配性更灵活，既可以和小齿数齿轮配合实现一级减速，也能和大齿数齿轮搭配完成二级减速的扭矩放大；200齿的大齿数齿轮一般作为从动轮布置在传动链末端，直接连接执行机构的输出轴，这类大齿数齿轮的转速低、传递扭矩大，设计时更侧重齿面接触强度，避免长期重载下出现齿面点蚀、胶合的失效问题。

从设计思路上看，三款齿轮均采用标准渐开线齿形设计，压力角选用通用的20°标准值，能和市面上绝大多数同模数的标准直齿轮实现顺畅啮合，不需要额外做齿形修形的定制化处理，降低了配套选型的适配成本。齿轮中心的安装孔采用通孔设计，可根据实际安装需求加工键槽、顶丝孔等固定结构，适配不同直径的传动轴，安装边界的预留余量充足，不会因为孔位公差问题出现装配干涉。齿轮的齿宽尺寸经过统一匹配，同模数下三款齿轮的齿宽保持一致，保证啮合时的齿面接触面积均匀，不会出现偏载、局部应力集中的问题。齿顶圆、齿根圆的尺寸公差严格按照通用机械传动的精度等级设计，齿向误差、齿距累积误差都控制在常规工业传动的允许范围内，能满足普通机床、输送设备、小型自动化装置的传动精度要求，不需要过高的加工精度就能实现稳定传动，兼顾了加工经济性和使用可靠性。

在实际设备装配过程中，这类直齿轮的安装对轴系平行度有明确要求，两款啮合齿轮的轴线平行度偏差需要控制在齿宽长度的允许公差范围内，否则会加剧齿面的不均匀磨损，缩短齿轮的使用寿命。三款不同齿数的齿轮可以根据传动比需求自由组合搭配，比如24齿和200齿搭配可以实现较大的单级减速比，适合对输出扭矩要求高、转速要求低的工况；24齿和48齿搭配的减速比适中，适合常规的动力传输场景；48齿和200齿搭配则适合中间级的减速过渡，让传动链的载荷分配更均匀。齿轮的端面没有多余的凸台、减重孔等复杂结构，整体结构简洁，既可以采用金属切削加工成型，也可以通过注塑、粉末冶金等工艺批量生产，适配不同的加工条件和成本需求。在日常运维层面，这类标准直齿轮的润滑维护十分方便，采用普通的齿轮润滑脂或者工业齿轮油即可满足润滑要求，不需要特殊的润滑介质，齿面的污物清理也十分便捷，因为直齿的齿向是平行于齿轮轴线的，没有螺旋角带来的清理死角，能有效降低设备的日常维护工作量。

从结构强度的校核角度来看，小齿数齿轮的齿根厚度经过优化，在不改变齿顶圆尺寸的前提下，适当加大了齿根圆角半径，分散了齿根位置的应力集中点，提升了交变载荷下的疲劳寿命；大齿数齿轮的轮辐部分采用等厚度设计，在保证整体结构刚性的前提下，尽可能控制了齿轮自身的重量，降低了传动过程中的转动惯量，减少了启停阶段的冲击载荷。齿轮的安装端面和轴线保持严格垂直，装配后不会出现端面跳动超标的问题，保证传动过程中齿面啮合的全程接触均匀，不会出现一端啮合过紧、一端间隙过大的偏载情况。对于需要调整传动背隙的场景，这类直齿轮可以通过调整两个啮合齿轮的中心距来实现合适的啮合间隙，不需要额外添加消隙结构，就能满足大部分常规传动场景的背隙要求，适配性十分广泛。
