六角柄套筒式批头连接结构设计

　　日常装配作业里，这类带六角柄的套筒批头是电动、气动旋具最常用的适配配件之一，不管是家电组装流水线的工位工具配置，还是设备售后维保的随身工具组，或是家装五金安装场景，都能见到这类结构的身影。它的核心作用是衔接旋具输出轴与带外六角的紧固件，把旋具输出的扭矩稳定传递到螺栓、螺母上，完成螺纹副的拧紧或拆卸作业。

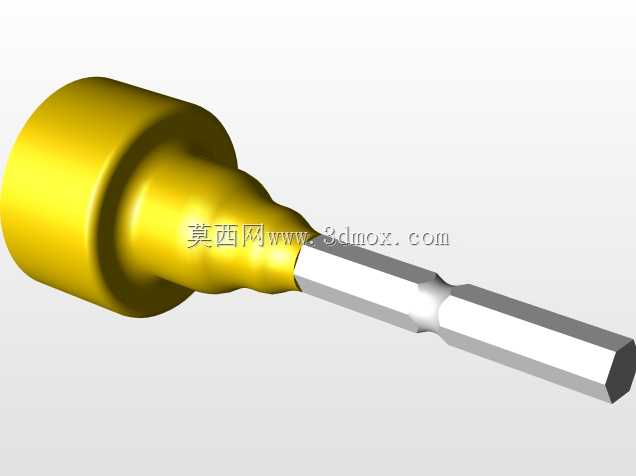

　　从结构设计逻辑来看，这款批头采用标准1/4英寸六角夹持柄作为动力输入端，这个尺寸是行业通用的快换夹头适配规格，能直接兼容市面上绝大多数充电起子、气动螺丝刀的快换锁止结构，不需要额外加装转换接头，换型时只需要按压夹头锁环就能快速插拔，能有效减少工位换工具的辅助时间。柄部做了两道环形凹槽，是给夹头内部的钢珠锁止结构预留的卡位，插入夹头后钢珠卡入凹槽内，能承受大扭矩输出时的轴向窜动，避免高负载作业时批头从夹头内甩出，提升作业安全性。

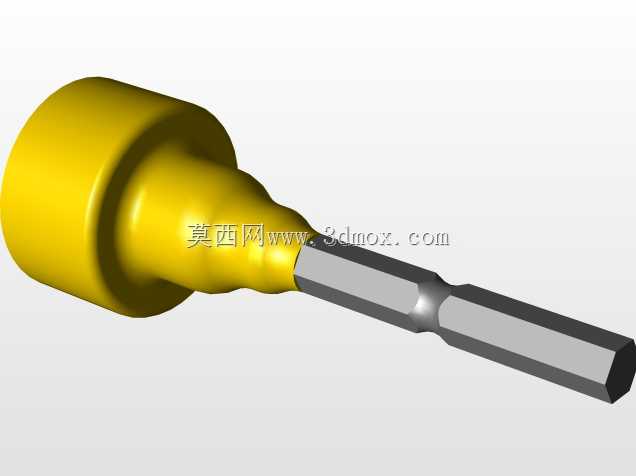

　　工作端的套筒腔体采用内六角成型设计，腔体深度根据常用外六角紧固件的头部高度做了适配，既保证紧固件头部能完全插入腔体不打滑，又不会因为腔体过深导致薄壁紧固件被顶弯。套筒外壁做了阶梯过渡结构，从大直径的套筒头部逐步收窄到六角柄的直径，过渡段采用圆弧平滑过渡，没有尖锐的应力集中棱角，在承受大扭矩冲击时，不会在过渡位置出现应力断裂的问题。表面的黄色涂层不是装饰层，是经过磷化后做的防锈耐磨涂层，能在频繁插拔、接触油污的工况下减少表面锈蚀，同时降低和紧固件接触时的摩擦磨损，延长批头的使用寿命。

　　设计时需要重点把控几个尺寸边界：首先是六角柄的对边尺寸公差，必须控制在h6的精度范围内，尺寸过大会导致插不进标准快换夹头，尺寸过小则会出现夹持间隙，作业时产生晃动，不仅会磨坏夹头内部结构，还容易拧花紧固件的六角头部。其次是内六角腔体的对边尺寸，要根据对应规格的外六角螺栓做间隙配合，间隙控制在0.1-0.2mm之间，间隙太小会导致紧固件插取困难，间隙太大则会出现打滑圆角的问题。另外过渡段的圆角半径不能小于2mm，经过扭矩测试验证，当圆角半径小于1.5mm时，12N·m的冲击扭矩下就会出现过渡段断裂的问题，2mm以上的圆角能把应力分散到更大的区域，满足常规M4-M6规格紧固件的拧紧扭矩要求。

　　实际使用场景中，这类批头常用来装配电器外壳的固定螺丝、家具的五金连接件、小型设备的安装螺栓，相比普通十字批头，它和外六角紧固件的接触面积更大，受力更均匀，不容易拧花螺丝头部，适合需要频繁拆装、对装配效率要求高的流水线工位。设计建模时，需要先确定适配的紧固件规格，再反向推导内六角腔体的尺寸，之后根据夹头的适配要求确定六角柄的长度和直径，最后做过渡段的结构优化，整个结构没有多余的复杂特征，所有的造型都是为了满足扭矩传递、快换适配、耐用性的核心需求，没有冗余的装饰结构，完全从工程实用角度出发完成结构设计。
