顶部带圆角六角螺母结构设计方案

　　在各类机械装配、工装夹具搭建、非标自动化设备组装场景中，六角螺母是应用频次极高的螺纹紧固件，常规六角螺母多为锐边结构，在频繁拆装、有人员操作接触、或是需要避免应力集中的装配位置，锐边不仅容易划伤操作人员手部、刮蹭相邻管线或零件表面，在受交变载荷的工况下，棱边位置还容易出现应力集中导致的开裂失效，顶部带圆角的六角螺母正是针对这类场景优化的紧固件结构。这类带圆角的六角螺母，核心功能是通过外六角结构实现与扳手的配合传递拧紧扭矩，依靠内螺纹与对应规格螺栓、螺柱配合实现两个或多个零件的压紧连接，顶部的圆角结构一方面消除了锐边的安全隐患，避免装配过程中棱边割伤，另一方面在螺母受轴向载荷、拧紧扭矩带来的局部应力作用时，

　　圆角过渡可以分散棱边位置的应力集中，提升螺母在交变载荷、振动工况下的疲劳寿命，同时在有外观要求的外露装配位置，圆角结构也能提升装配后的整体外观质感，避免锐边积灰、磕碰掉漆的问题。从设计思路来看，这类螺母的建模首先要确定适配的螺纹规格，根据螺纹公称直径匹配对应的六角对边尺寸、螺母整体厚度，这部分尺寸遵循通用紧固件的尺寸规范，保证与常规同规格扳手的兼容性，不需要额外定制专用工装；顶部圆角的设计需要结合螺母厚度确定合理的圆角半径，圆角半径过小无法起到消除应力集中、规避锐边的作用，半径过大则会减小六角端面的有效承压面积，导致拧紧时端面压强大幅提升，容易压伤被连接件的表面，同时还要注意圆角与内螺纹孔的位置边界，

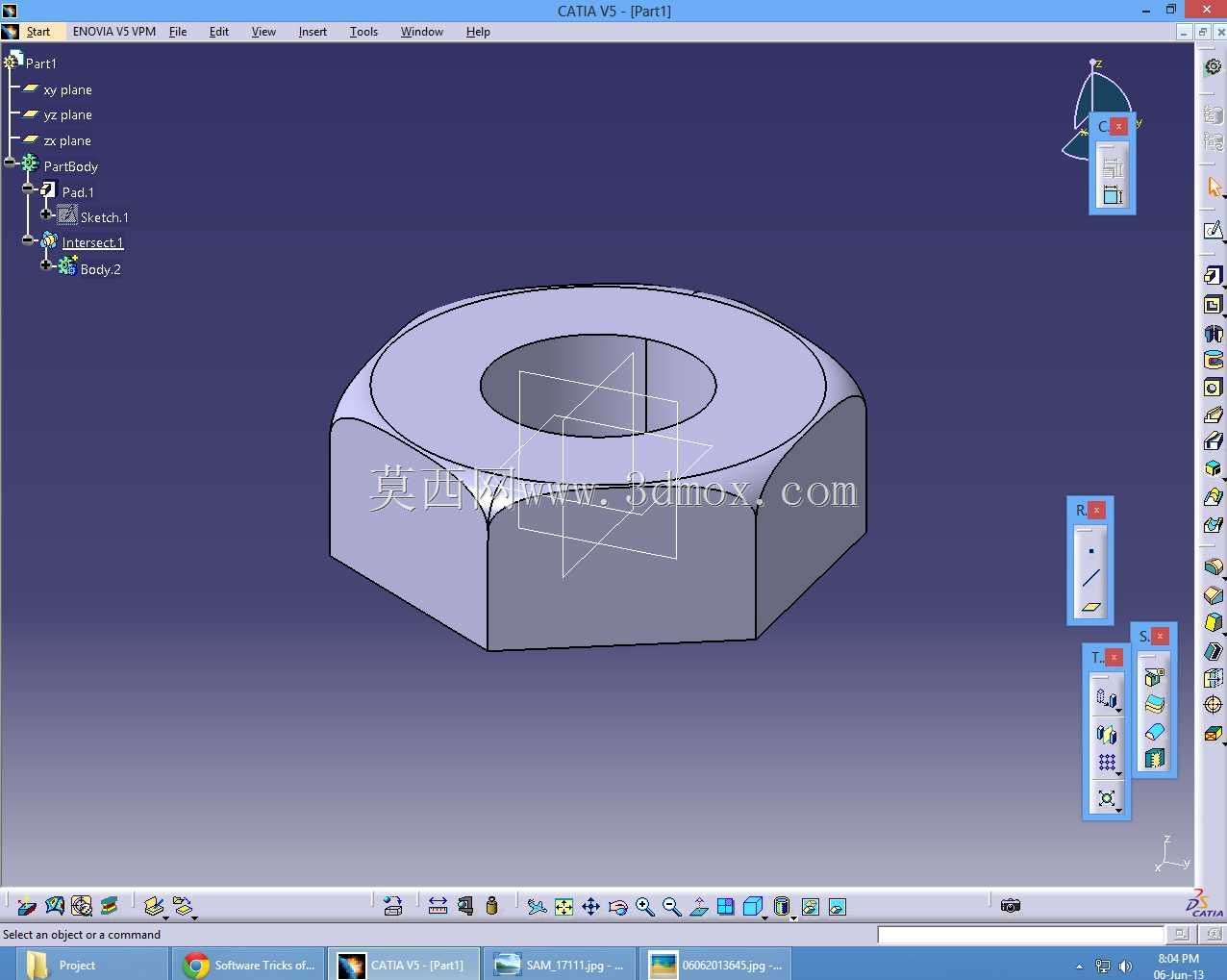

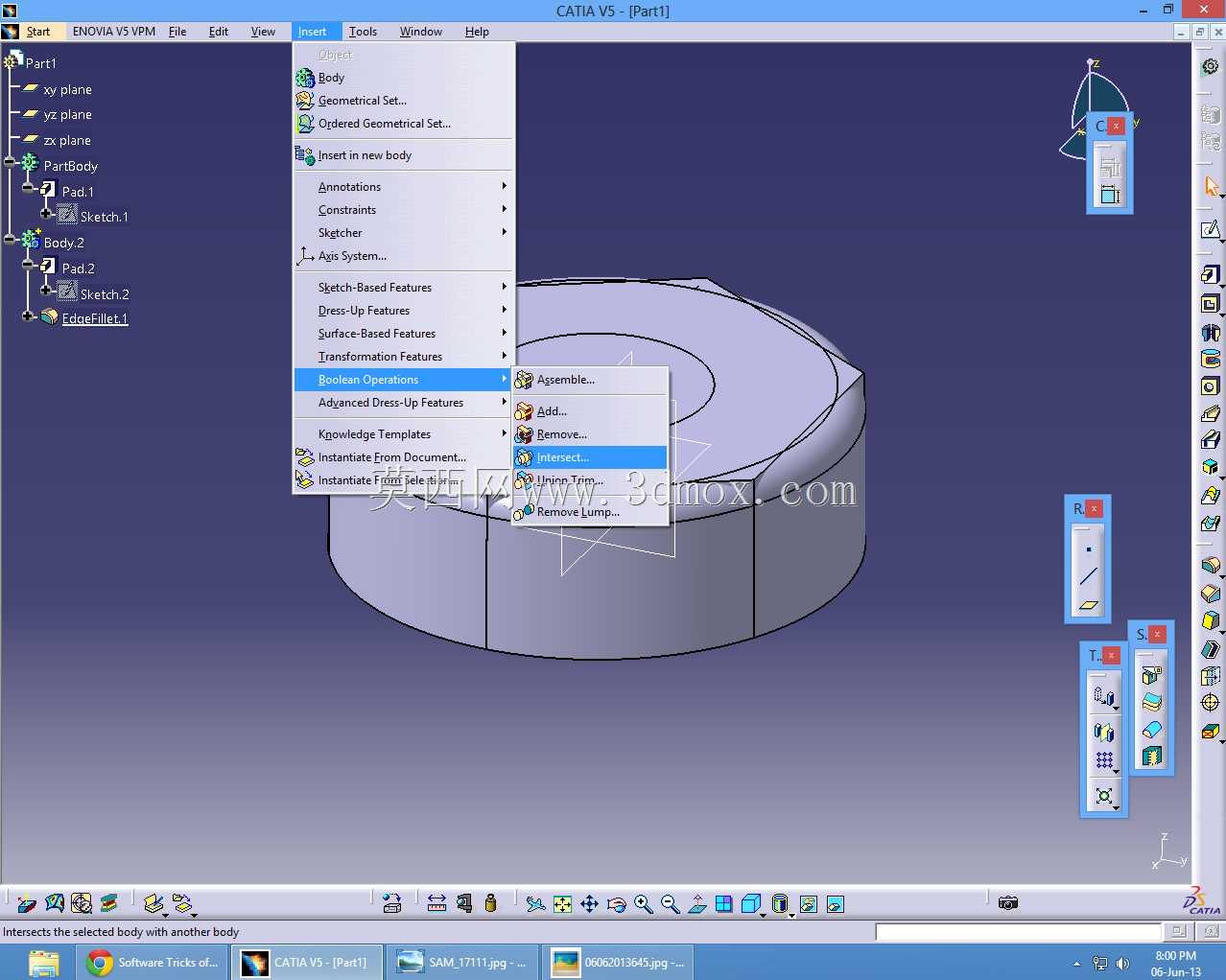

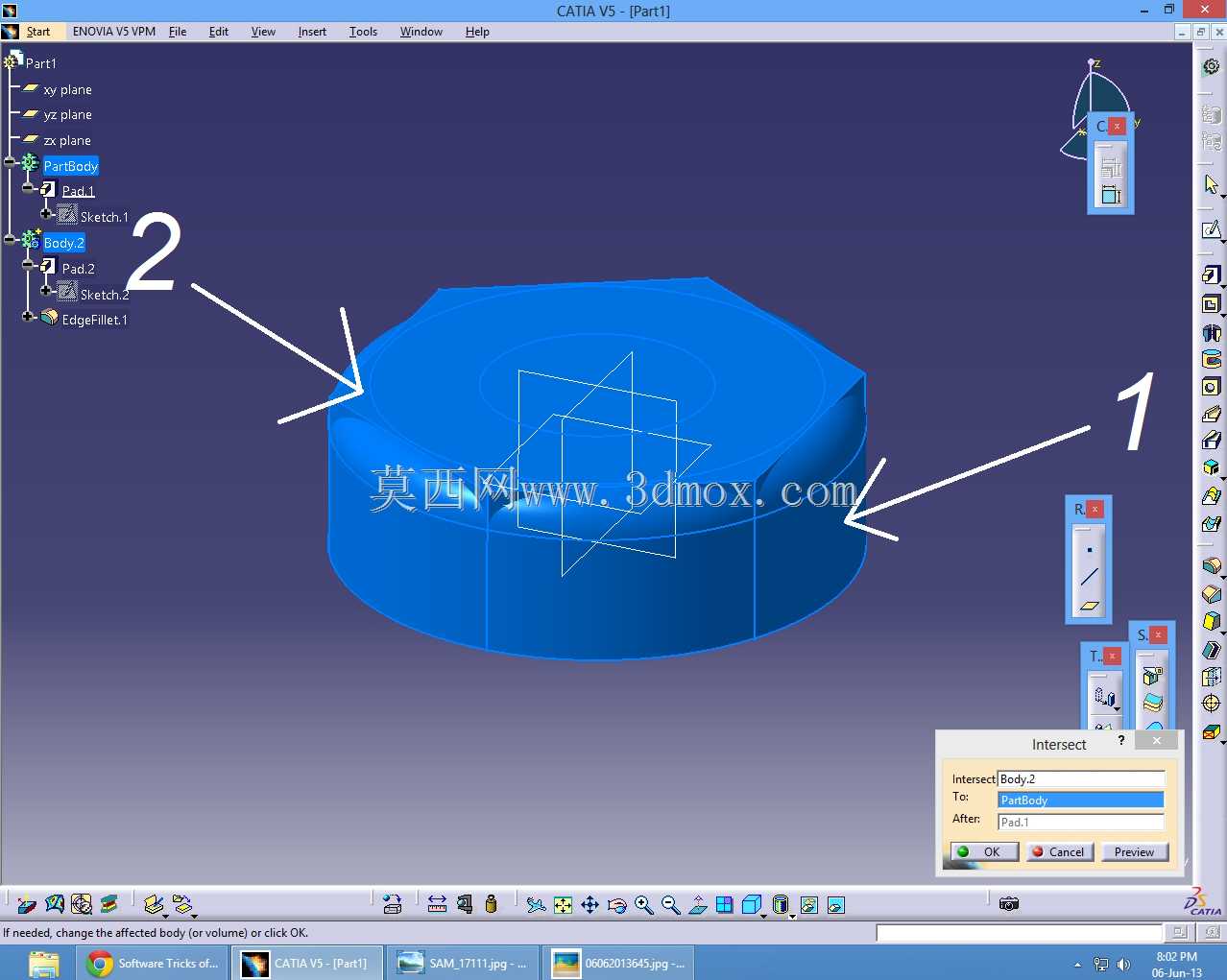

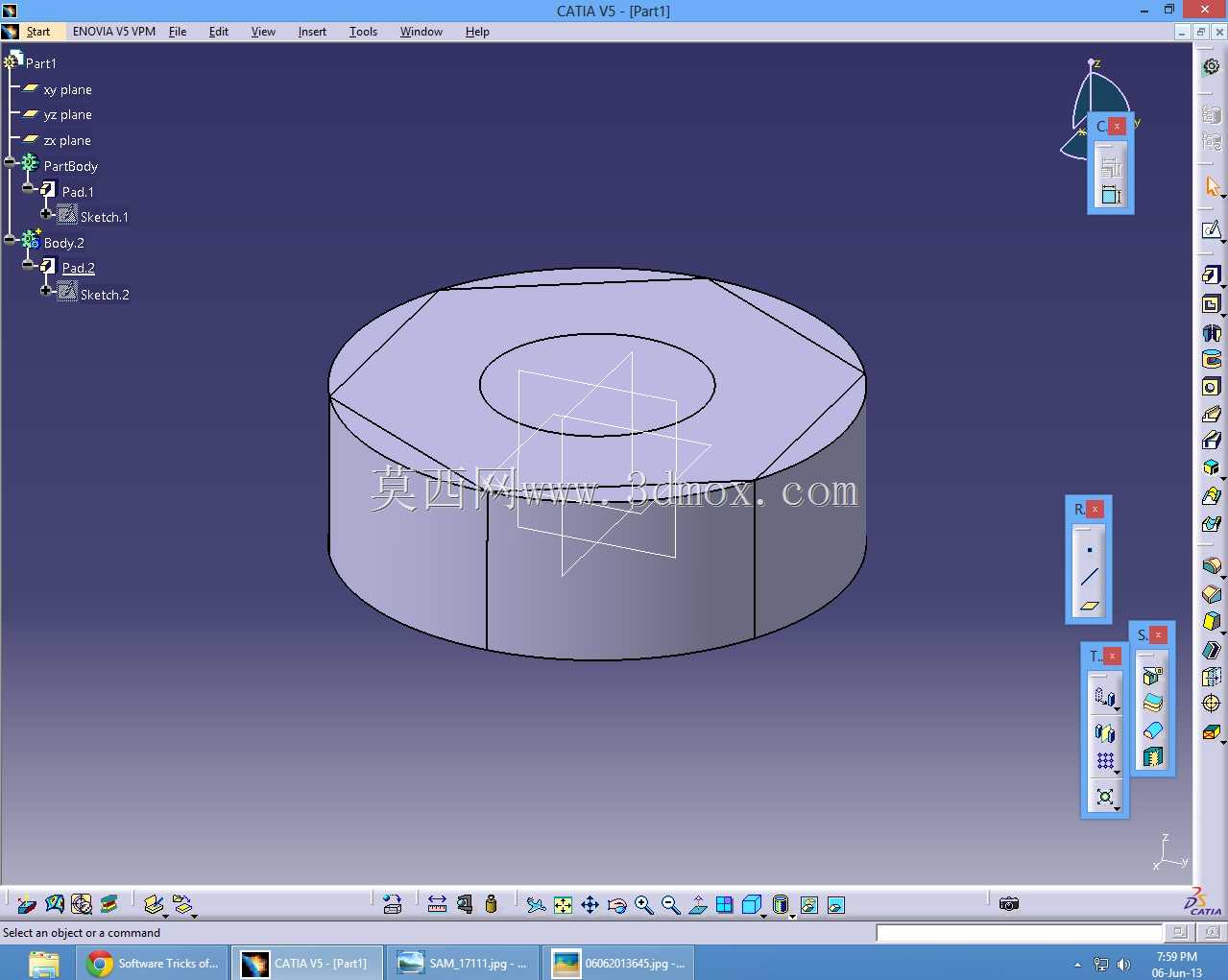

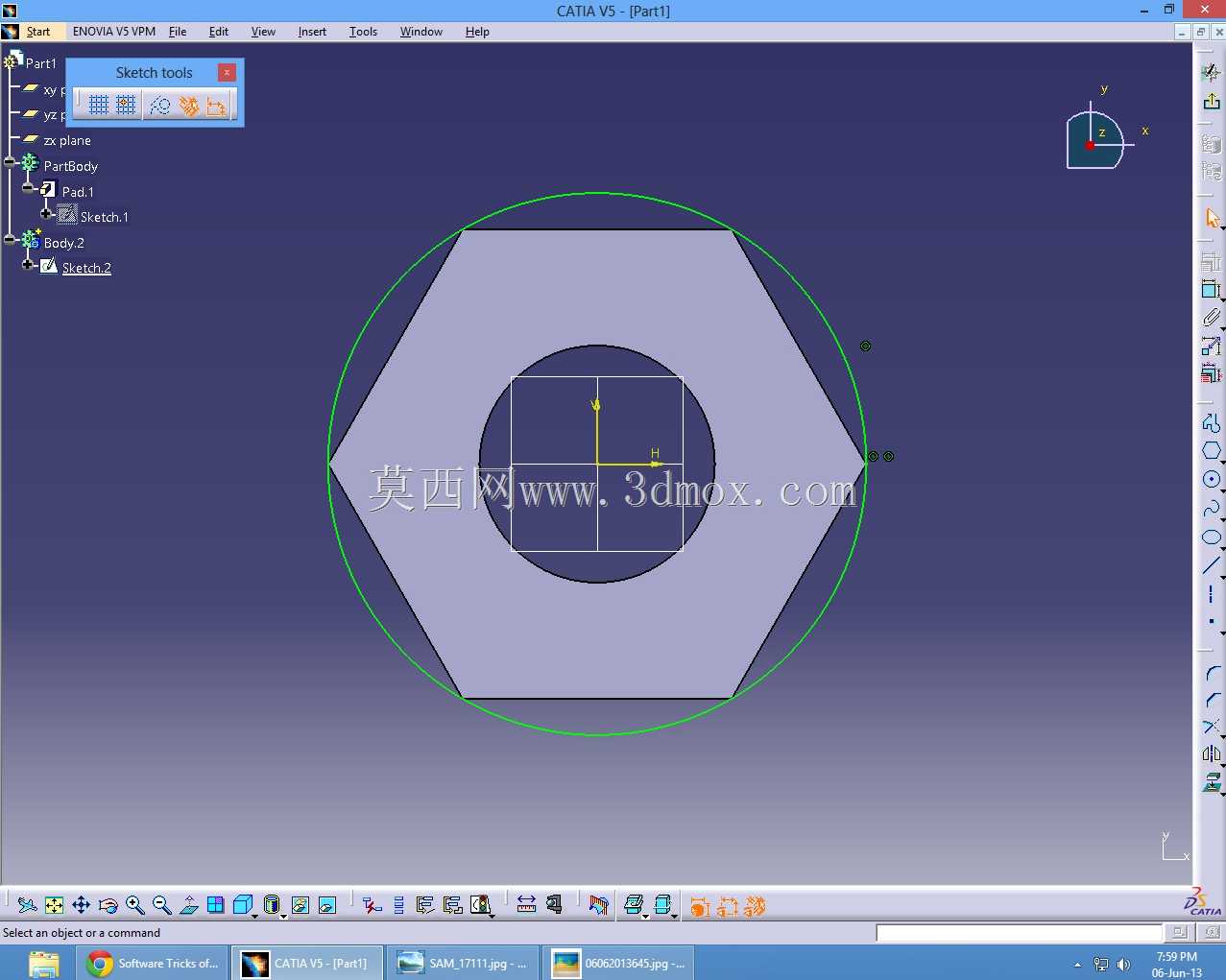

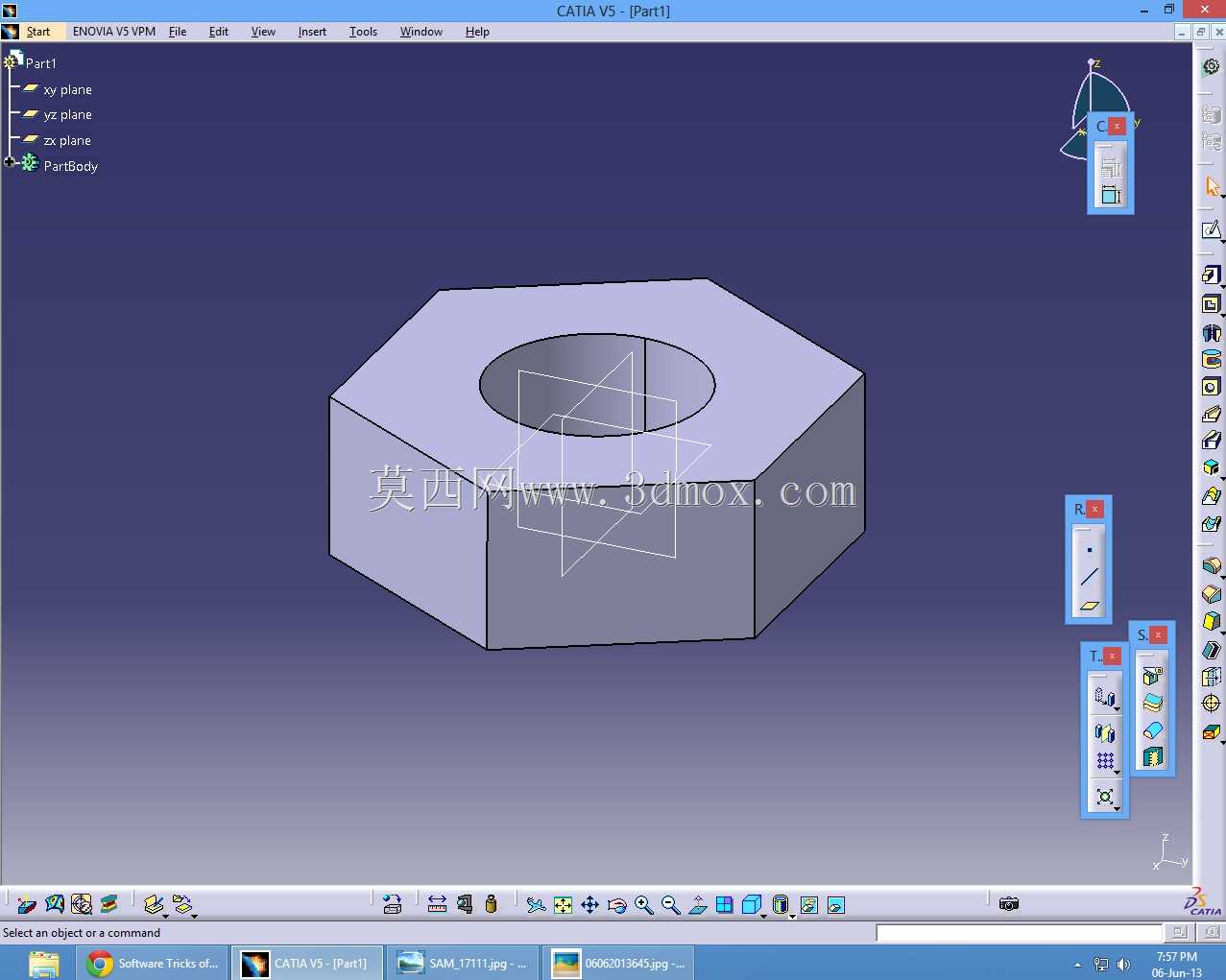

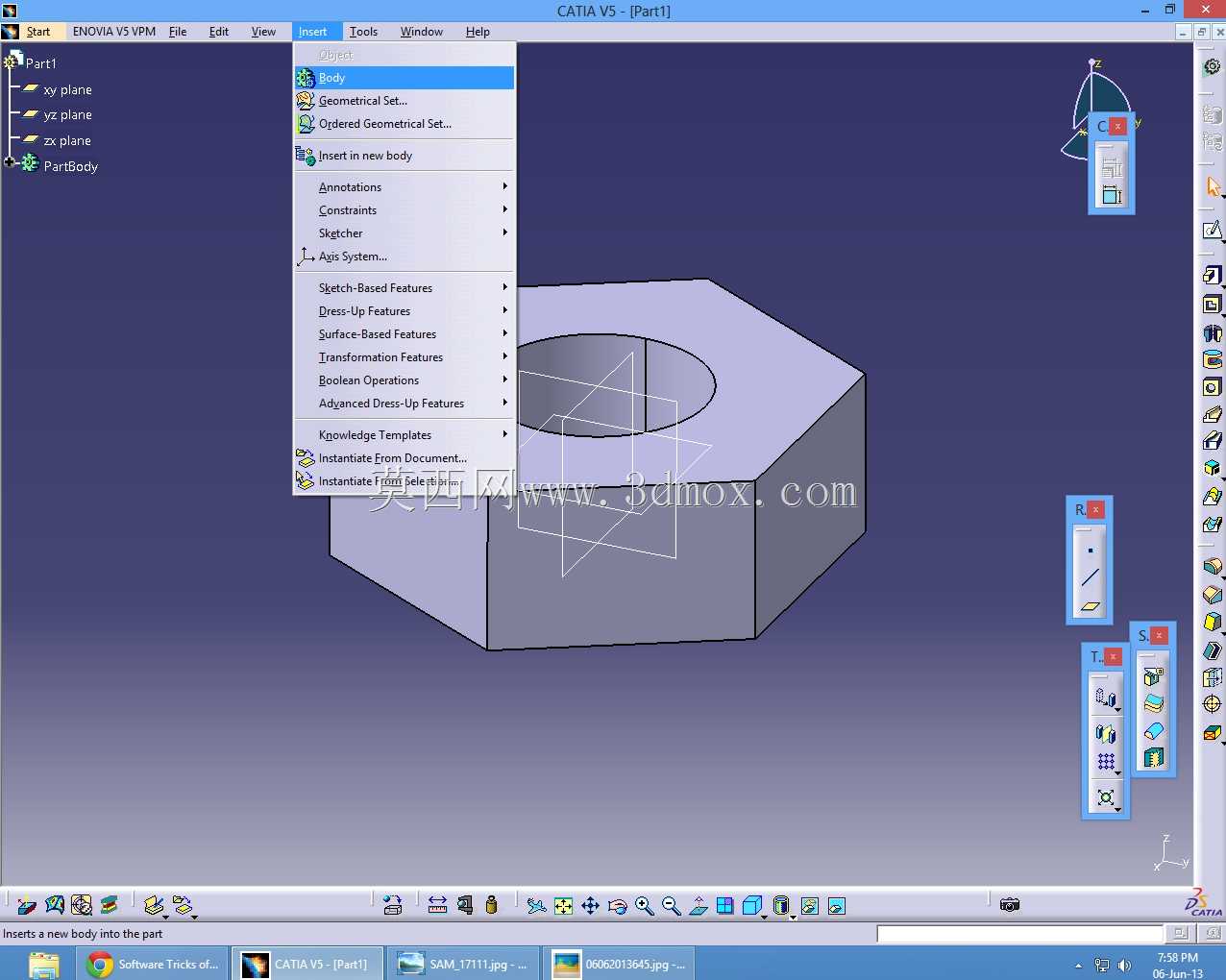

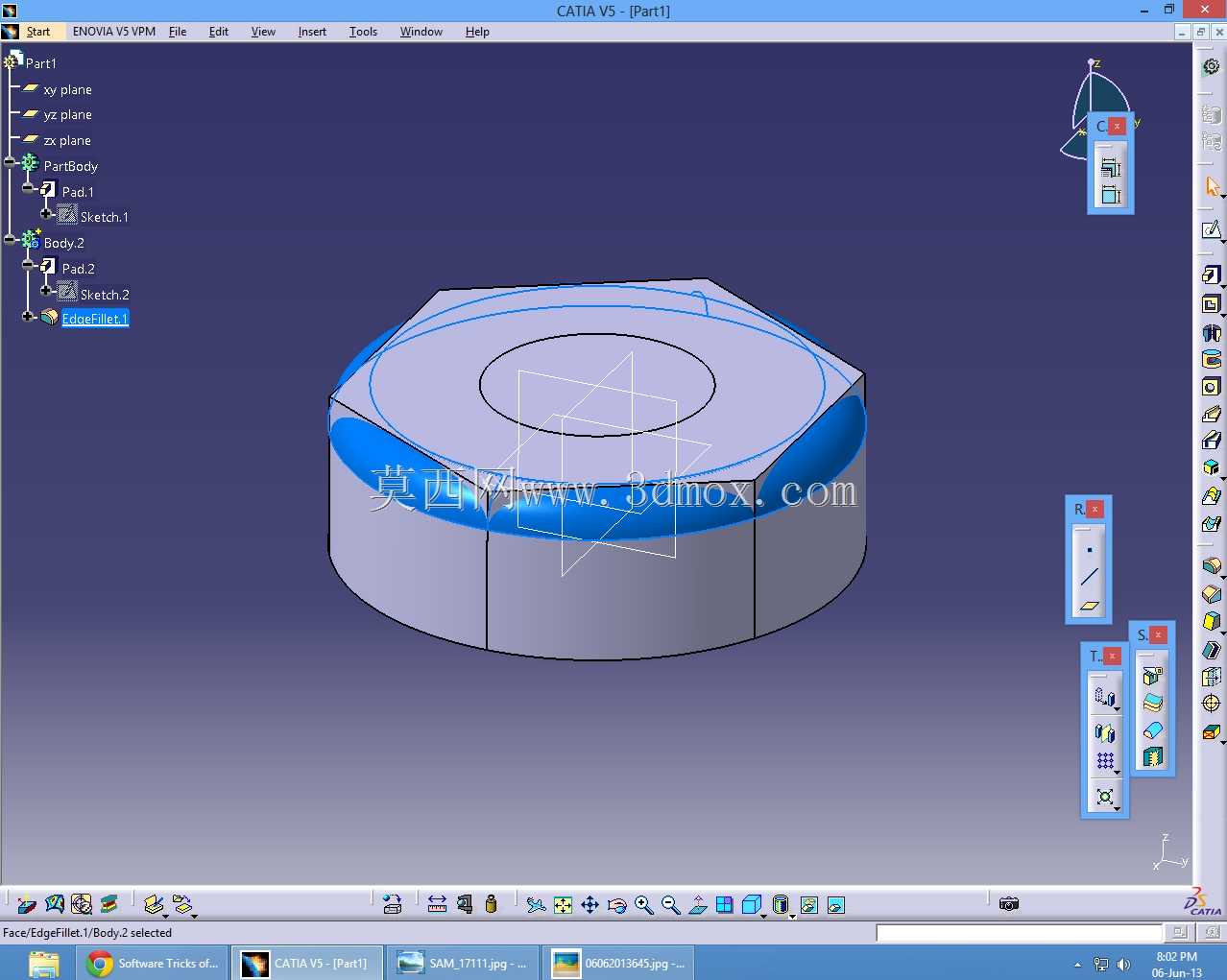

　　避免圆角加工时破坏内螺纹的入口倒角，影响螺纹的正常旋合。从安装边界来看，这类螺母的六角对边尺寸与同规格标准六角螺母一致，装配时对应的扳手空间不需要额外调整，顶部圆角不会增加螺母的最大外轮廓尺寸，不会与相邻的零件、安装孔壁产生干涉；螺母的总厚度与标准件保持一致，对应的螺栓旋合长度也符合螺纹连接的设计要求，不需要额外调整螺栓的长度规格，可直接替换同规格的标准六角螺母使用，不需要改动原有装配结构。在实际建模过程中，主体特征的搭建优先完成六角棱柱的基础轮廓，再切除中间的螺纹底孔，完成内螺纹的结构特征后，再对顶部棱边做圆角过渡处理，圆角的位置要保证与六角侧面、螺母顶面的平滑过渡，避免出现建模过程中的特征报错、曲面褶皱问题，

　　建模完成后需要核对六角对边尺寸、螺纹公称直径、螺母厚度、圆角半径几个核心尺寸，同时检查圆角位置是否与内螺纹孔、六角侧面出现不合理的相交，保证模型的结构合理性，能够直接用于后续的工程图导出、装配模拟或是加工编程。这类带圆角的六角螺母常应用在食品加工设备、户外健身器材、外露的设备检修位置、有振动工况的工程机械装配位置，在这些场景中，既需要满足常规螺纹连接的紧固强度要求，又要避免锐边带来的安全隐患、或是应力集中带来的紧固件失效问题，相比标准锐边六角螺母，这类优化结构的螺母不需要改变原有装配的尺寸链，就能实现更好的使用安全性与更长的疲劳寿命，在很多非标设备的定制化设计中，这类结构的螺母也会根据实际安装空间调整厚度、圆角参数，适配特殊的装配需求。
