小米POCO F1黑黄撞色防护手机壳结构设计

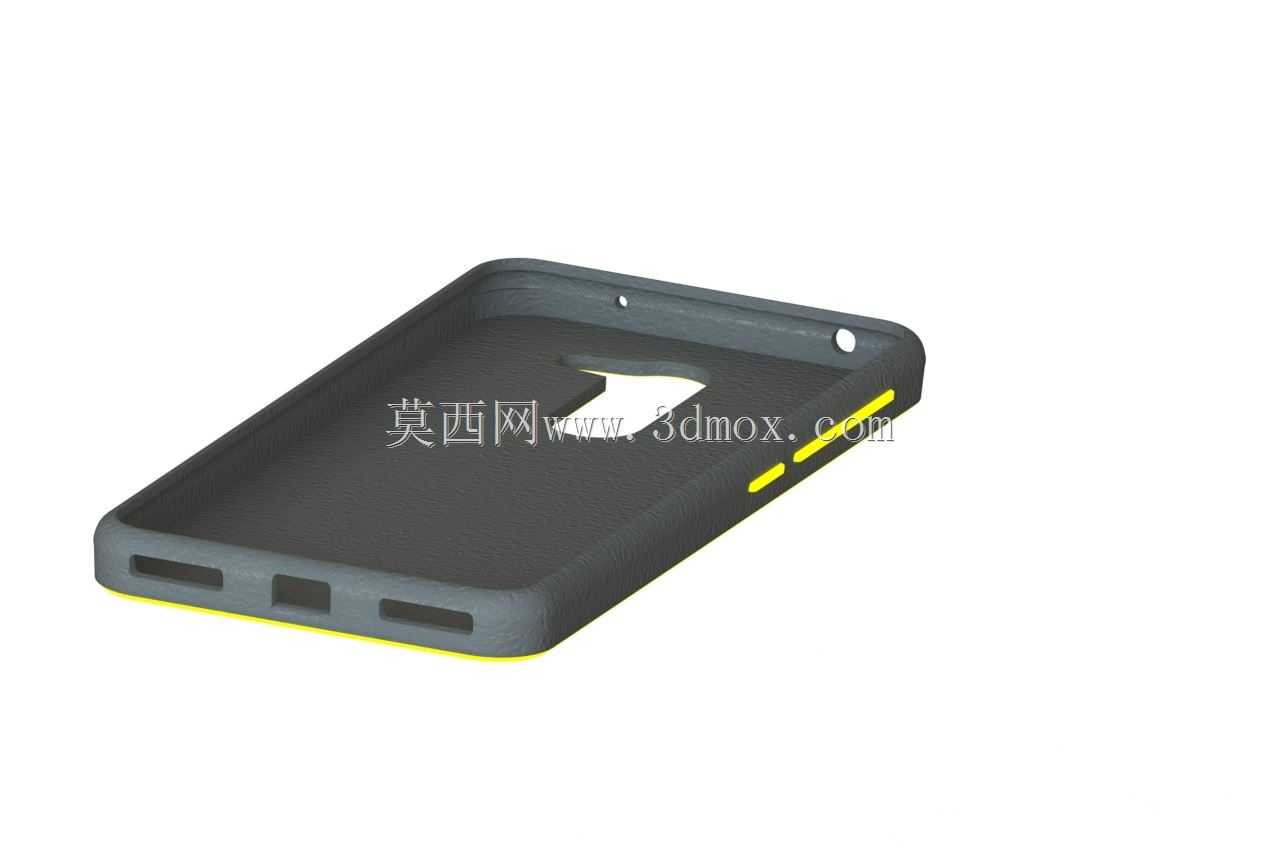

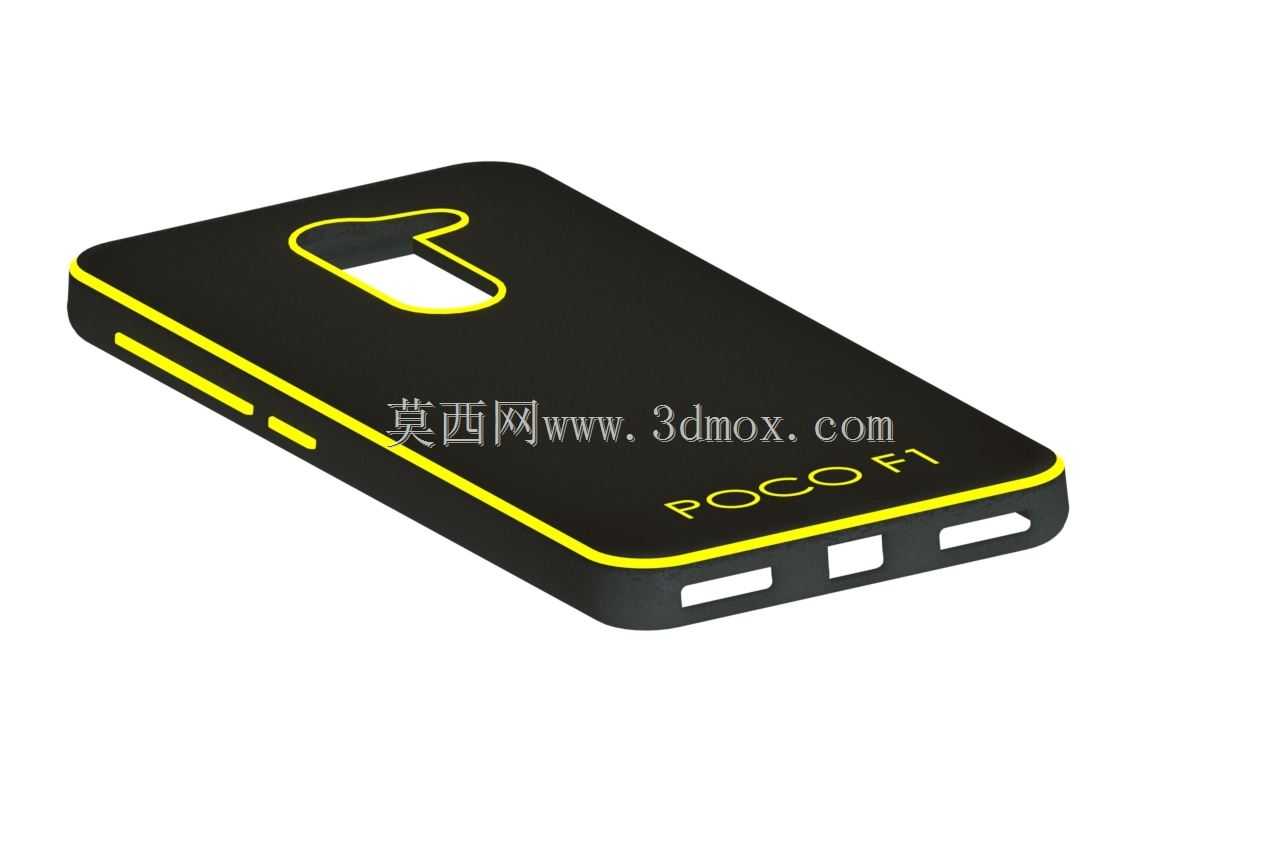

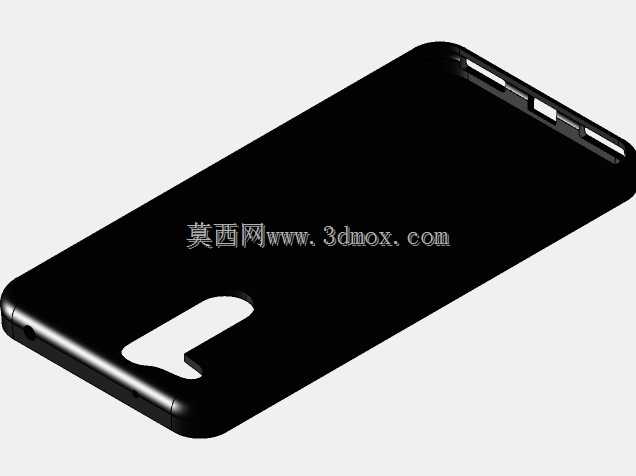

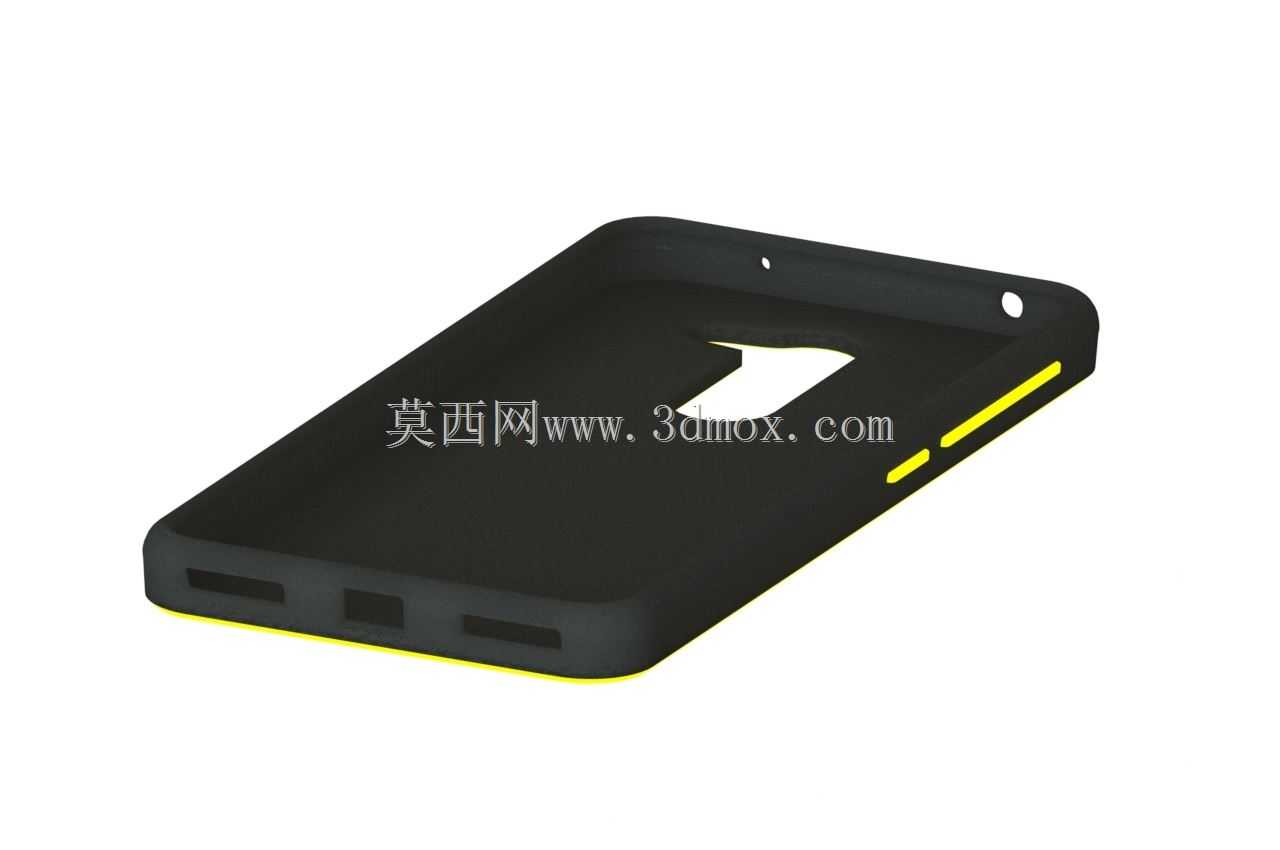

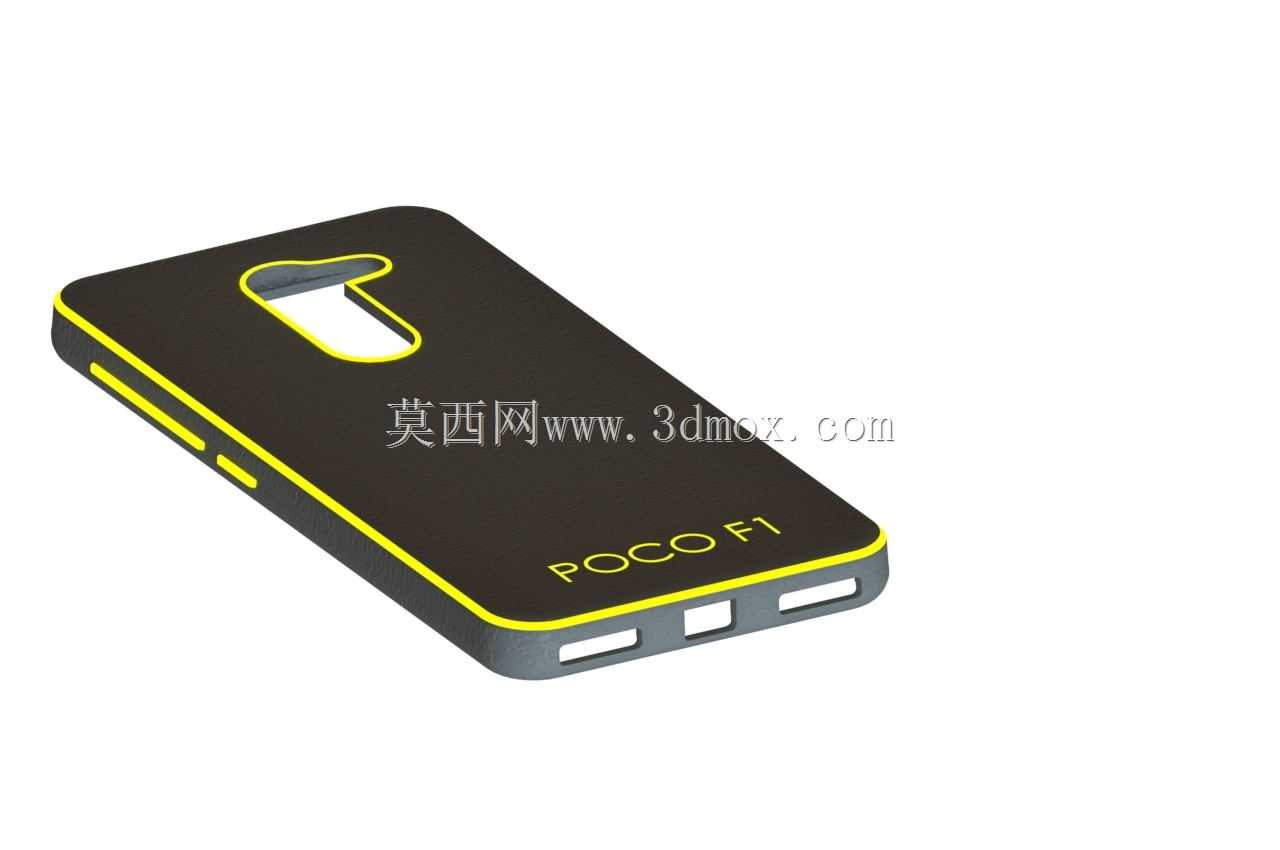

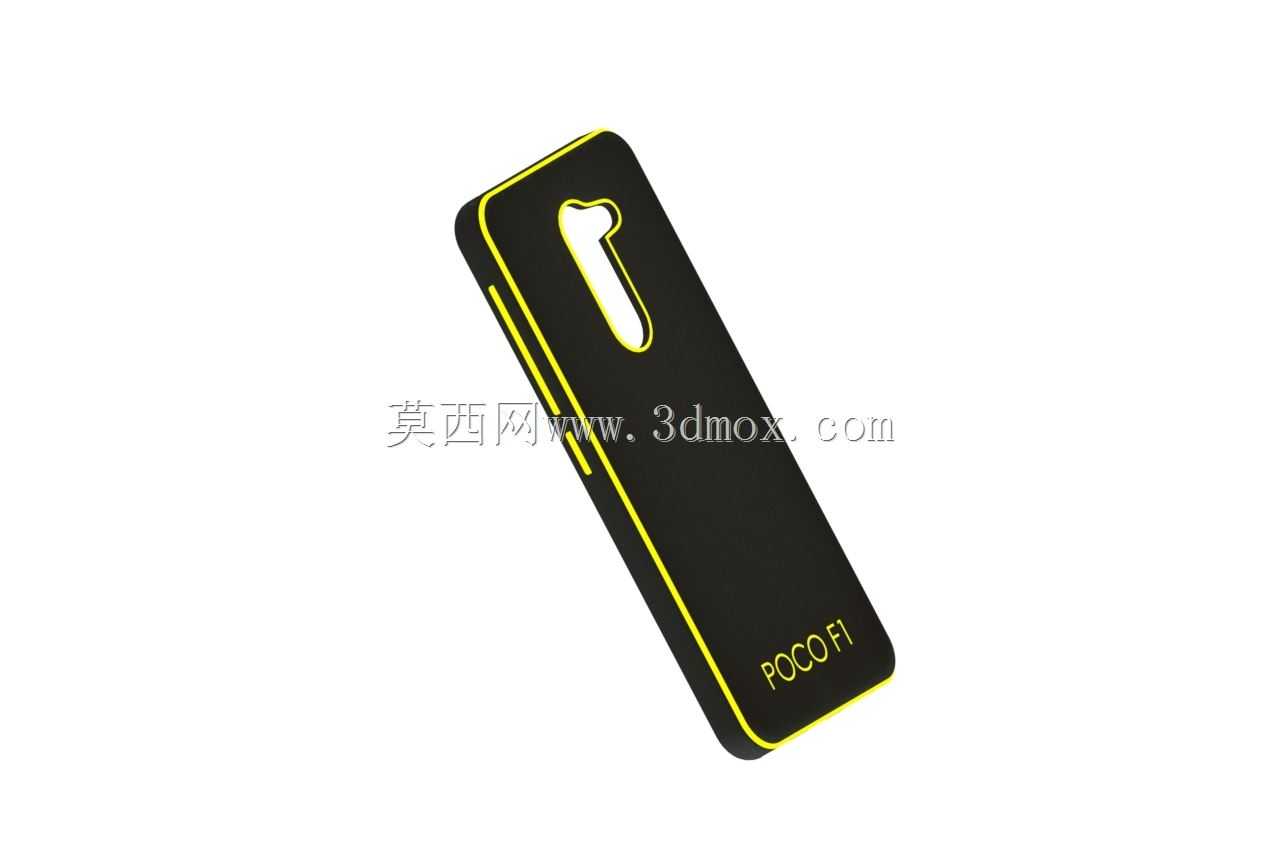

这款手机保护壳的结构设计完全围绕小米POCO F1的机身硬件布局展开，在做三维建模前首先要完成的是机身安装边界的逆向校核，毕竟手机壳属于贴合类配件，安装间隙的控制直接决定最终的装配手感与防护性能。首先从摄像头区域的开孔来看，设计时特意预留了0.3mm的凸台余量，这个尺寸不是随意给定的，日常使用中手机平放在桌面时，镜头区域会先于后盖接触接触面，避免镜头玻璃直接被硬质桌面磨花，同时开孔边缘做了15度的倒角过渡，不会出现割手的毛边感，也不会因为开孔公差过小卡到镜头装饰圈。侧边的按键区域做了全包式的一体成型结构，没有做单独的按键分体设计，这种结构的好处是长期使用不会出现按键脱落的问题，对应电源键与音量键的位置做了0.2mm的内凹触压点位，按压时的反馈感和裸机按键基本一致，不会出现软塌塌的按不动或者误触的情况。机身底部的开孔严格对应POCO F1的充电接口、麦克风与扬声器出音孔位置，充电口区域做了1mm的扩口处理，兼容市面上绝大多数第三方快充数据线的插头尺寸，不会出现插头插不到位导致充电接触不良的问题，扬声器开孔做了等距的栅格结构，既不会遮挡出音路径影响外放音质，也能阻挡大颗粒的灰尘直接进入扬声器腔体。整体的壁厚控制在1.2mm，这个厚度是兼顾防护性能与握持手感的平衡值，太薄的话落地时的缓冲能力不足，太厚则会让整机显得臃肿，握持时的硌手感会明显提升。四个边角位置做了隐形的气囊缓冲结构，从外观看是和侧边齐平的流线过渡，内部则做了0.5mm的中空腔体，当手机从1.2米左右的日常使用高度意外跌落时，边角首先接触地面的冲击力会被中空腔体的形变吸收，不会直接传递到手机中框造成边框变形或者屏幕碎裂。外观上的黄黑撞色线条是沿着壳身的侧边棱线做的嵌色处理，建模时特意将色条的位置做了0.1mm的下沉台阶，后续做表面处理时不管是采用双色注塑还是套色喷涂，都不会出现色边溢漆的问题，色条的宽度控制在1mm，沿着机身的弧度自然延伸，既不会因为太宽显得突兀，也不会因为太窄失去撞色的视觉识别度。壳身内侧做了0.1mm的微凸点阵结构，这个细节设计很容易被忽略，实际使用中如果壳体内侧是完全平整的平面，和手机后盖贴合后很容易因为温差出现水汽吸附的“水印”问题，点阵结构可以让壳身和后盖之间保留微小的空气流通层，避免长期使用后后盖区域出现闷汗留印的情况，同时也能减少壳身和后盖的摩擦面积，避免拆装过程中刮花手机本身的后盖涂层。在安装边界的尺寸校核上，壳身的内轮廓尺寸比POCO F1的实际外轮廓尺寸大0.15mm，这个单边间隙值刚好可以让手机顺利卡入壳身，同时不会出现晃动松垮的问题，壳身上下两端的卡扣位置做了0.2mm的倒扣量，安装到位后会有清晰的卡扣反馈声，日常使用中不会出现壳身和手机分离的情况，拆卸时也不需要用太大力气，不会因为硬撬导致壳身断裂或者刮伤手机边框。从实际应用场景来看，这款保护壳主要面向日常通勤、户外出行的普通用户，既满足基础的防摔防刮防护需求，撞色的外观设计也兼顾了个性化的视觉需求，整体结构没有多余的冗余设计，所有的造型细节都是围绕实际使用中的痛点做的针对性优化，建模过程中所有的圆角、倒角、壁厚参数都要和注塑成型的工艺要求匹配，避免出现壁厚不均导致的注塑缩痕、卡扣位置应力集中容易断裂等生产端的问题，比如所有的转角位置都做了R0.5以上的圆角过渡，既提升握持的手感，也能避免注塑时的应力集中问题，提升产品的长期使用寿命。
