VDF设备配套不锈钢嵌入式门框组件

　　这款不锈钢门框构件主要面向工业电气控制柜体、VDF类语音配线设备的嵌入式安装场景设计，日常工况下承担设备舱门的开合承载、面板防护以及操作界面的固定支撑作用，在车间控制柜、楼宇配线间机柜、工业现场嵌入式操作站等场景中都能适配使用。从实际使用需求出发，构件整体采用折弯一体成型的不锈钢钣金结构，边框做了等宽的翻边处理，安装时可以直接嵌入柜体预留的开孔内，翻边贴合柜体外表面完成定位，不需要额外设计外置的固定压条，既减少了安装时的配件数量，也能让柜体外观保持平整简洁，避免突出的安装结构积灰或者被现场杂物勾挂。

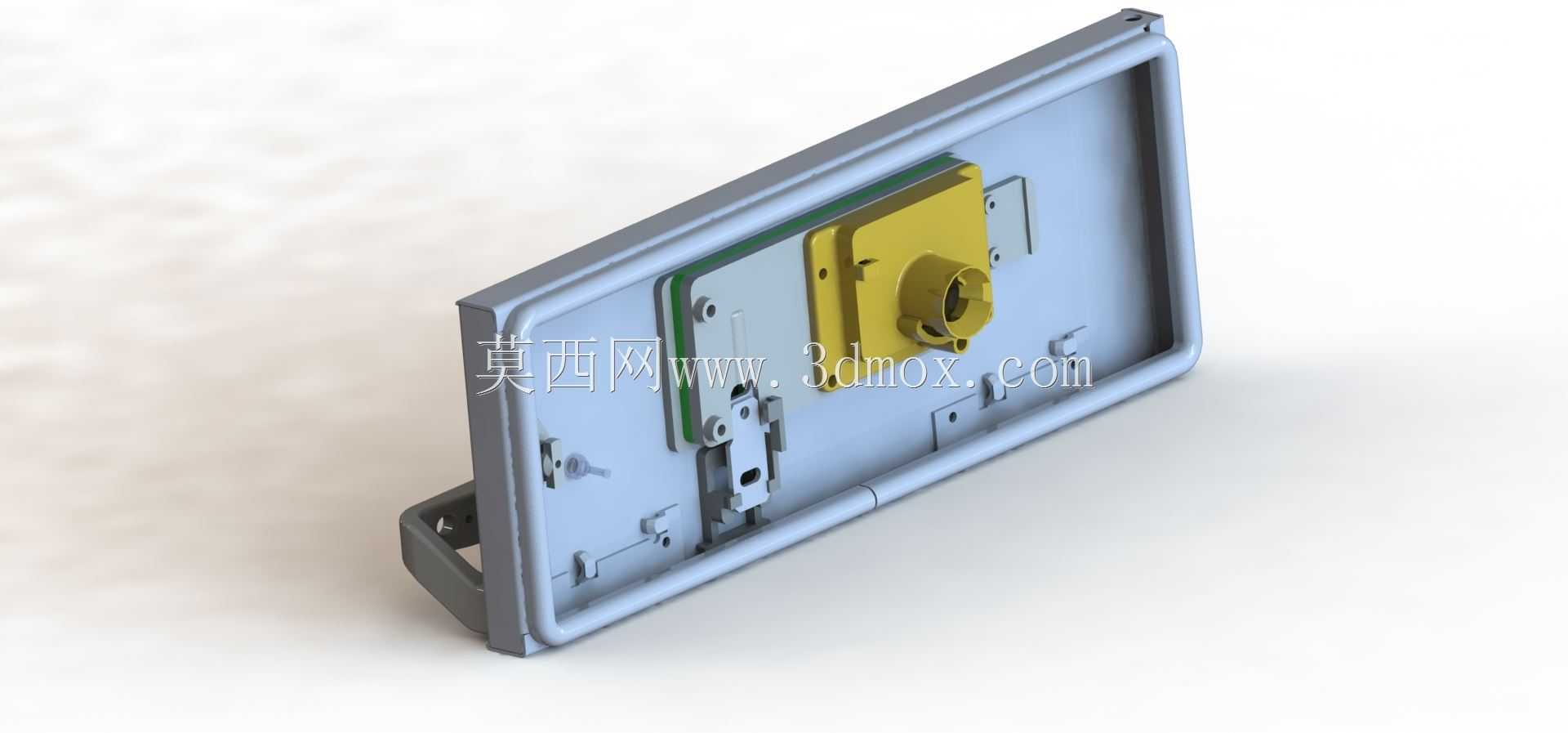

　　构件内侧预留了多组不同规格的安装柱与卡扣位，其中靠侧边的黄色安装座专门适配常用的柜门锁具，锁舌伸出后可以直接卡入柜体预设的锁孔内，锁座周边做了加厚的折弯补强，避免长期开合使用后锁位出现松动变形；旁边的浅灰色安装区域用来固定设备的操作面板或者控制模块，安装柱的位置按照常规工业控制模块的孔位间距排布，不需要现场二次打孔就能直接固定常用规格的控制板、接线端子排，减少现场装配的加工工作量。门框侧边还集成了隐藏式的铰链安装位，铰链转轴藏在边框的折弯空腔内，开合时不会突出门框表面，最大开合角度可以达到110度，完全满足日常检修、接线操作的开门空间需求，同时隐藏式铰链也能避免现场作业时工具磕碰转轴造成变形卡滞。

　　设计过程中针对不锈钢钣金的加工特性做了多处工艺优化，所有折弯转角处都预留了合理的折弯半径，没有出现直角死折的结构，既降低了钣金折弯时的开裂风险，也能减少边角的应力集中，长期使用不会因为设备振动出现焊缝开裂或者边框变形的问题。边框内侧设置了一圈均匀分布的卡扣位，用来固定密封胶条，胶条安装后可以在门框闭合时压紧在柜体接触面，实现IP54级别的基础防护，阻挡车间内的粉尘、飞溅的切削液进入柜体内部，保护内部的电气元件。构件的整体安装边界严格按照标准19英寸机柜的嵌入式开孔尺寸做适配，外框尺寸与常规嵌入式设备的开孔公差控制在±0.2mm范围内，安装时不需要对柜体开孔做二次修磨就能顺利嵌入，门框与柜体之间的缝隙均匀控制在1mm以内，既保证外观整齐，也能避免缝隙过大导致防护性能下降。

　　从结构强度角度考虑，门框的下边框做了双层折弯的加强结构，因为日常操作时操作人员偶尔会倚靠在打开的门框上，双层折弯结构可以让下边框的承重能力提升40%以上，不会因为长期受力出现向下弯曲变形，导致门体闭合不严。内侧的各个安装座都和边框主体采用点焊连接，焊点位置都做在隐蔽的内侧区域，外表面没有焊点打磨的痕迹，保持不锈钢表面的平整光洁，方便后期做表面拉丝或者喷塑处理。另外在门框的边角位置预留了接地柱的安装孔，安装时可以直接连接柜体的接地线路，避免不锈钢构件产生静电积累，符合工业电气设备的安全规范要求。在实际选型适配时，只需要核对柜体开孔的长宽尺寸、内部锁具与面板的安装孔位，就能直接替换同类型的冷轧钢门框，不锈钢材质本身的防锈特性也让这款构件可以用在潮湿、有轻度腐蚀的工况场景，比如污水处理车间的控制柜、户外一体化机柜的舱门位置，不需要额外做表面防腐处理就能满足长期使用的需求。
